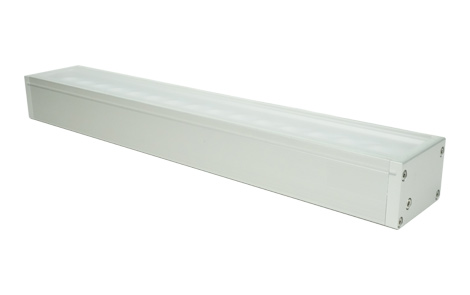

Die EFFI-FLEX2-IP67 ergänzt die EFFI-FLEX2-Reihe mit ihrem wasserdichten IP67-Design. Diese LED-Leiste beinhaltet alle Vorteile des Standardprodukts:

  • Integrierter Multimode-Treiber, der 3 Betriebsmodi bietet (Autostrobe @450% Overdrive, Dimmbares Stroboskop, und dimmbarer Dauerbetrieb).
  • Optische Flexibilität auf Anfrage (drei Abstrahlwinkel, drei Diffusoren, mehrere bestehende Zubehörteile).

Während sie vollkommen wasserdicht bleibt:

  • Robustes Design für anspruchsvolle Umgebungen.
  • Wasserkühlung möglich für uneingeschränkten Strombetrieb oder sehr heiße Umgebungen.

- Konstruieren Sie Ihre Referenz -

EFFI-FLEX2-IP67

- - - - -
Version Optische Länge Wellenlänge (nm) Glas Typ Linsenposition
Verfügbare Optionen Bitte beachten Sie die detaillierten Informationen unten für spezifische Referenzen (mit Optionen, maßgeschneidert, ...).

- Produktinformationen -

Anders als die EFFI-FLEX2 kann EFFI-FLEX2-IP67 nicht vom Benutzer geöffnet werden, da sie der Schutzart IP67 entspricht. Der Kunde kann Tests mit einem EFFI-FLEX2-Standardprodukt durchführen, um vor dem Kauf alle Konfigurationen zu definieren.

- Optische Länge -


XXXX: Optische Länge (mm) 60 100 200 300 400 ... In 100er-Schritten (max. 2900mm)
Produktlänge 95mm 135mm 235mm 335mm 435mm ... Max. 2935mm

Referenz: EFFI-FLEX2-IP67-XXXX...

- Verfügbare Wellenlängen -

Farbe UV Blau Grün Rot Infrarot Weiß
(T°= 5500K ± 500K)
ZZZ: Wellenlänge (nm) 365* 405 465 525 625 850 000

* Für die UV-Wellenlänge 365: ohne Linse (nicht kompatibel) und PMMA-Glas für UV behandelt.


Referenz: EFFI-FLEX2-IP67-XXXX-ZZZ...

- Fenster -


TR: Transparent
SD: Halb-diffus
OP: Opak
Darstellung der verschiedenen Glasarten Transparent / Halb-diffus / Opak, die für den EFFI-Flex2 erhältlich sind

EFFILUX bietet verschiedene austauschbare Fenstertypen, um das richtige Gleichgewicht zwischen Leistung und Uniformität je nach Anwendung und zu inspizierendem Material zu finden.



Referenz: EFFI-FLEX2-IP67-XXXX-ZZZ-WW...


- Abstrahlwinkel je nach Linsenposition -


EFFI-Flex2 bietet 4 Linseneinstellpositionen.

Position P0 P1 P2 P3
Angle
Presentation of the emission angle at 90° of an Effi-Flex2 without lens
Presentation of the emission angle at 45° of an Effi-Flex2 equipped with a lens placed in position 1
Presentation of the emission angle 25° of an Effi-Flex2 equipped with a lens placed in position 2
Presentation of the emission angle of 10° of an Effi-Flex2 equipped with a lens placed in position 3

Referenz: EFFI-FLEX2-IP67-XXXX-ZZZ-WW-PP...


- Optische Varianten -

> Version: L2 - Wirtschaftliche Version

Die L2-Version ist eine wirtschaftliche Version unseres Balkens mit einer LED alle 40 mm und einer optischen Leistung, die im Vergleich zur Standardversion halbiert ist.


Referenzcode: EFFI-FLEX2-IP69K-L2-XXXX-ZZZ-WW-PP

> Version: X2 - Version mit hoher Gleichmäßigkeit

Die X2-Version bietet eine höhere optische Gleichmäßigkeit mit einer LED, die alle 10 mm platziert ist, und einer Gesamtoptischen Leistung, die der Standardversion entspricht.


Referenzcode: EFFI-FLEX2-IP69K-X2-XXXX-ZZZ-WW-PP

> Option: Polarisationsfilter

Mit dem Polarisationsfilter ist es möglich, Blendeffekte von der Werkstückoberfläche zu beseitigen, was die Erfassung eines geeigneten Bildes für die Anwendung ohne Helligkeitsfleck erleichtert.


Referenzcode: EFFI-FLEX2-IP69K-XXXX-ZZZ-WW-PP-POL
POL : olarisationsfilter-Zubehör

Für den Polarisationsfilter fügen Sie -POL an den Referenzcode an
Es ist möglich, nur das Zubehör zu erwerben, siehe Referenzcode hier
logo infoDie Polarisation ist optimal mit einem TR-Fenster. Die Verwendung eines Diffusors (SD oder OP) kann das Licht depolarisieren.
Die Option ist nicht kompatibel mit der Wellenlänge UV365.

Vision of a camera lit by a standard Effi-FD for industrial vision and quality control Vision of a camera lit by an Effi-FD equipped with a Polarizer for industrial vision and quality control

> Option: Linescan

Mit der Linse in der oberen Position verwandelt das Linescan-Zubehör die EFFI-FLEX2-IP69K in eine homogene Zeilenbeleuchtung, die sowohl für Auflicht- als auch für Dunkelfeld- Anwendungen geeignet ist.


Referenzcode : EFFI-FLEX2-IP69K-XXXX-ZZZ-TR-P3-LS
LS: Linescan-Zubehör

Sollte Linescan-Zubehör konfiguriert werden, füge -LS zum Referenzcode hinzu
Es besteht die Möglichkeit, nur das Zubehör zu erwerben. Siehe hier.
logo infoDie Option ist nicht kompatibel mit der Wellenlänge UV365.

Vision of a camera illuminated by a standard EFFI-Flex2 for machine vision and quality control. Vision of a camera illuminated by an EFFI-Flex2 equipped with a Linescan for machine vision and quality control.

> Option: Zylindrische Linse

Zusätzlich zur Linescan-Folie, und der Linse in der unteren Position, fokussiert dieses optische System das Licht zu einer intensiveren Linie.

Referenzcode: EFFI-FLEX2-IP69K-XXXX-ZZZ-TR-P1-LS-CYL
CYL: Zubehör zylindrische Linse

Für die zylindrische Linse fügen Sie -CYL an den Referenzcode an.
Es besteht die Möglichkeit, nur das Zubehör zu erwerben. Siehe hier.

Sie finden die Pläne und Gewichte der Produkte auf der Seite technische Dokumentation.

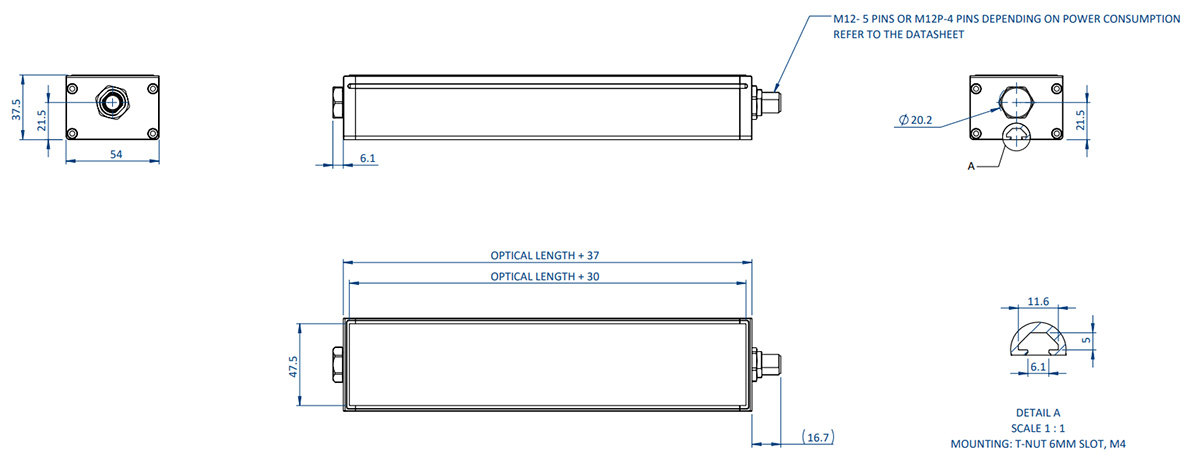

Diagramm, das die verschiedenen Komponenten und Abmessungen eines EFFI-Flex2 zeigt, das für die Bildverarbeitung und Qualitätskontrolle verwendet wird.

Der EFFI-Flex2-IP67 verfügt über eine Nut für eine 8 mm T-NUT M6 Mutter, die sich an der Rückseite der Extrusion befindet. Zwei T-NUT M6 Muttern sind enthalten. Weitere kompatible Montagelösungen finden Sie hier.

> Version mit Wasserkühlung

Aus thermischen Gründen ist es manchmal notwendig, eine Wasserkühlung (-WTR) durch das Hinzufügen von tropffreien Anschlüssen auf beiden Seiten vorzusehen.

Info-LogoFür die Wasserkühlungsoption fügen Sie WTR zwischen EFFI-FLEX2-IP67 und der optischen Länge hinzu.

Referenz: EFFI-FLEX2-IP67-WTR-XXXX-ZZZ-WW-PP

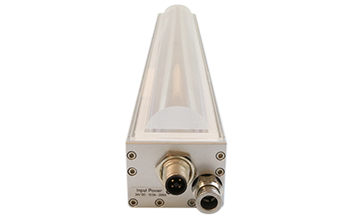

EFFI-Flex kompakt mit Wasserkühlungsanschluss

- Allgemeine Verbindung -

Je nach Größe wird die Beleuchtung mit verschiedenen Anschlüssen geliefert. (Siehe das Datenblatt)

> M12 (A-codiert) - 5 Pins

EFFI-Flex2 mit dem Standard-M12-Stecker

> M12 Power (T-codiert) - 4 Pins

EFFI-Flex2 mit dem M12 Power-Stecker

- 3 Elektronische Modi in 1 Produkt -

Je nach Verkabelung des EFFI-Flex2 kann der Benutzer auf verschiedene Betriebsmodi zugreifen:

AutoStrobe*



Mit 450 % Intensität im Strobe und dann 100 % im Dauerbetrieb

Grafik, die die Intensitätskurve des Effi-Flex AutoStrobe-Treibers im Overdrive zeigt

M12 (optische Länge ≤400mm)

M12 Stecker

M12P (optische Länge >400mm)

M12 Power Stecker

Einstellbares Strobe



Mit Intensitätssteuerung von 10 % bis 100 %

Grafik, die die Intensitätskurve des Effi-Flex AutoStrobe-Treibers im Overdrive zeigt

M12 (optische Länge ≤400mm)

M12 Stecker

M12P (optische Länge >400mm)

M12 Power Stecker

Kontinuierlich Dimmbar



Mit Intensitätssteuerung von 10 % bis 100 %

Grafik, die die Intensitätskurve des Effi-Flex AutoStrobe-Treibers im Overdrive zeigt

M12 (optische Länge ≤400mm)

M12 Stecker

M12P (optische Länge >400mm)

M12 Power Stecker

* Für die UV365nm-Wellenlänge ist der Overdrive auf 300 % begrenzt.

- Geboostete Dauerbetriebsoption - ELS 500/700/1000 -


Für spezielle kontinuierliche Konfigurationen ist ein Leistungs-Boost erforderlich. Diese Firmware-Änderung ist nur in der WTR-Version (Wasserkühlung) verfügbar. Für weitere Informationen kontaktieren Sie das Effilux-Team.


- Optik-Zubehör -

- Befestigungslösungen für Leuchten und Kameras -

- Elektronik-Zubehör -

- Auf Anfrage erhältlich -

Kundenspezifische Elektronik

Andere Anschlusspositionen


Für alle anderen Anfragen kontaktieren Sie bitte EFFILUX.
