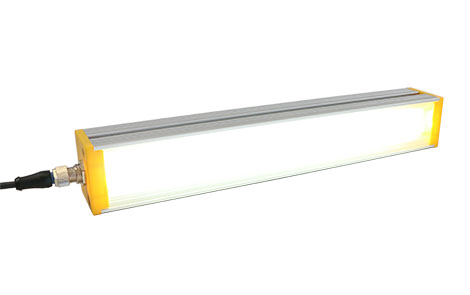

Die EFFI-Flex2 ist die neue Generation der EFFI-Flex-Balkenleuchten mit noch mehr Flexibilität.

  • Eingebauter Multimode-Treiber bietet 3 Betriebsmodi in ein und derselben Leuchte (Übersteuerung, einstellbarer Strobe und dimmbarer Dauerbetrieb)
  • Noch leistungsstärker: 4.5-fache Übersteuerung
  • Die gleiche optische Flexibilität wie das Original EFFI-Flex (verstellbare Linsenposition und Diffusoren, innovatives optisches Zubehör)
  • Verfeinertes und modernes Design mit gleichen mechanischen Abmessungen für eine einfache Nachrüstung

Die EFFI-Flex2-Serie wurde mit dem Fokus auf Flexibilität entwickelt und ermöglicht eine einfache Anpassung des Produkts - optisch, elektronisch und mechanisch - an die jeweiligen Anwendungsanforderungen.


- Erstellen Sie Ihren Referenzcode -

EFFI-FLEX2

- - - - -
Version Optische Länge Erhältliche Wellenlängen (nm) Diffusoren Linsenposition
Erhältliche Optionen Beachten Sie die nachstehenden detaillierten Informationen einen spezifischen Referenzcode (mit Optionen, kundenspezifischer Ausführung, ...).

- Produktinformationen -

- Länge nach Anzahl der LEDs -


XXXX : Optische Länge (mm) 60 100 200 300 400 ... In Schritten von 100mm (Max 2900mm)
Product length 95mm 135mm 235 335mm 435mm ... Max 2935mm

Referenzcode: EFFI-FLEX2-XXXX...

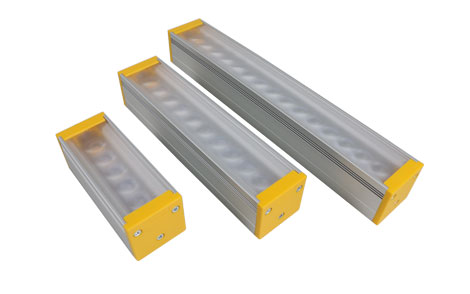

Different sizes of EFFI-Flex2 depending on the number of LEDs.

- Erhältliche Wellenlängen -

Farbe
UV
Blau Grün Rot IR Weiß
(T°= 5500K ± 500K)
ZZZ : Wellenlänge (nm) 365* 405 465 525 625 850 000

Referenzcode : EFFI-FLEX2-XXXX-ZZZ...

- Diffusoren -


TR: Transparent
SD: Halbdiffus
OP: Opal

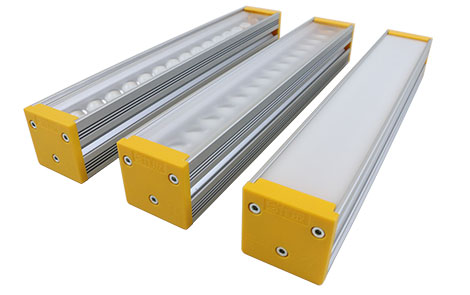

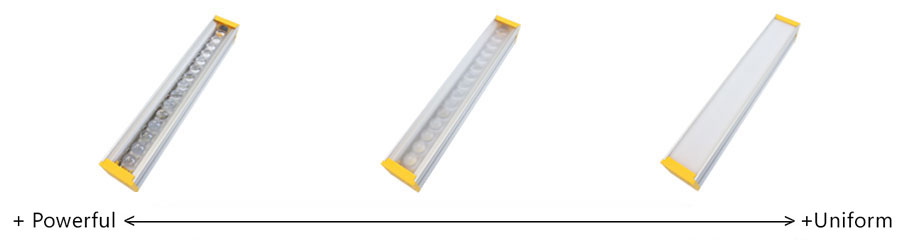

Presentation of the different types of Transparent / Semi-Diffuse / Opaline glass available on the

EFFILUX bietet verschiedene Typen von austauschbaren Scheiben an, um einen guten Kompromiss zwischen Leistung und Einheitlichkeit gemäß den Anforderungen und dem zu inspizierenden Material.

Die Beleuchtung kann ebenso mit einem Kit, das alle Diffusoren beinhaltet, geliefert werden. Weitere Informationen dazu finden Sie unten.


Siehe optisches Zubehör Fenster


Referenzcode: EFFI-FLEX2-XXXX-ZZZ-WW...


- Abstrahlwinkel nach Linsenposition -

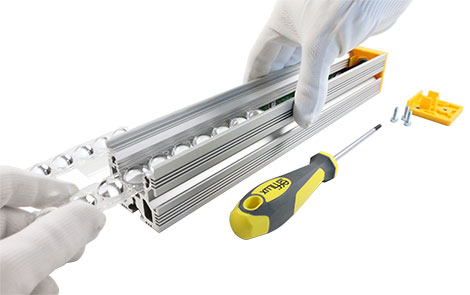

Presentation of the different lenses available on the EFFI-Flex.

EFFI-Flex2 bietet 4 Linsenkonfigurationen an, die manuell einstellbar sind, um den Abstrahlwinkel zu ändern.

Position P0 P1 P2 P3
Winkel
Présentation de l'angle d'émission à 90° d'un Effi-Flex sans lentille
Présentation de l'angle d'émission à 45° d'un Effi-Flex équipé d'une lentille placée en position 1
Présentation de l'angle d'émission à 25° d'un Effi-Flex équipé d'une lentille placée en position 2
Présentation de l'angle d'émission à 10° d'un Effi-Flex équipé d'une lentille placée en position 3


Referenzcode: EFFI-FLEX2-XXXX-ZZZ-WW-PP

- Optische Varianten -

> Version: L2 - Wirtschaftliche Version

Die L2-Version ist eine wirtschaftliche Version unseres Balkens mit einer LED alle 40 mm und einer optischen Leistung, die im Vergleich zur Standardversion halbiert ist.


Referenzcode: EFFI-FLEX2-L2-XXXX-ZZZ-WW-PP

> Version: X2 - Version mit hoher Gleichmäßigkeit

Die X2-Version bietet eine höhere optische Gleichmäßigkeit mit einer LED, die alle 10 mm platziert ist, und einer Gesamtoptischen Leistung, die der Standardversion entspricht.


Referenzcode: EFFI-FLEX2-X2-XXXX-ZZZ-WW-PP

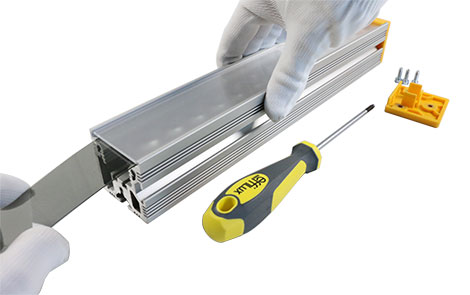

> Option: Polarisationsfilter

Mit dem Polarisationsfilter ist es möglich, Blendeffekte von der Werkstückoberfläche zu beseitigen, was die Erfassung eines geeigneten Bildes für die Anwendung ohne Helligkeitsfleck erleichtert.


Referenzcode: EFFI-FLEX2-XXXX-ZZZ-WW-PP-POL
POL : olarisationsfilter-Zubehör

Für den Polarisationsfilter fügen Sie -POL an den Referenzcode an
Es ist möglich, nur das Zubehör zu erwerben, siehe Referenzcode hier
logo infoDie Polarisation ist optimal mit einem TR-Fenster. Die Verwendung eines Diffusors (SD oder OP) kann das Licht depolarisieren.
Die Option ist nicht kompatibel mit der Wellenlänge UV365.

Vision of a camera lit by a standard Effi-FD for industrial vision and quality control Vision of a camera lit by an Effi-FD equipped with a Polarizer for industrial vision and quality control

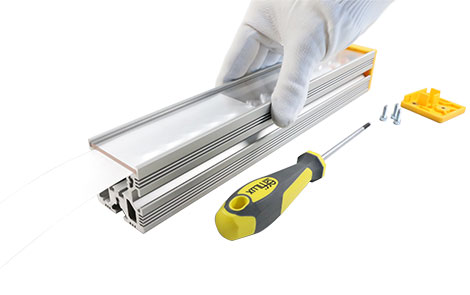

> Option: Linescan

Mit der Linse in der oberen Position verwandelt das Linescan-Zubehör die EFFI-FLEX2 in eine homogene Zeilenbeleuchtung, die sowohl für Auflicht- als auch für Dunkelfeld- Anwendungen geeignet ist.


Referenzcode : EFFI-FLEX2-XXXX-ZZZ-TR-P3-LS
LS: Linescan-Zubehör

Sollte Linescan-Zubehör konfiguriert werden, füge -LS zum Referenzcode hinzu
Es besteht die Möglichkeit, nur das Zubehör zu erwerben. Siehe hier.
logo infoDie Option ist nicht kompatibel mit der Wellenlänge UV365.

Vision of a camera illuminated by a standard EFFI-Flex2 for machine vision and quality control. Vision of a camera illuminated by an EFFI-Flex2 equipped with a Linescan for machine vision and quality control.

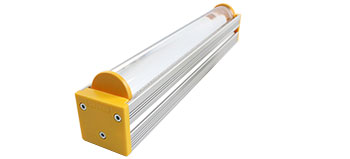

> Option: Zylindrische Linse

Zusätzlich zur Linescan-Folie, und der Linse in der unteren Position, fokussiert dieses optische System das Licht zu einer intensiveren Linie.

Referenzcode: EFFI-FLEX2-XXXX-ZZZ-TR-P1-LS-CYL
CYL: Zubehör zylindrische Linse

Für die zylindrische Linse fügen Sie -CYL an den Referenzcode an.
Es besteht die Möglichkeit, nur das Zubehör zu erwerben. Siehe hier.

Presentation of a cylindrical EFFI-flex, realized by Effilux for the industrial vision and the quality control

> Option: Pure UV

In Verbindung mit der 365-nm-EFFI-Flex2 ist die PureUV-Technologie ein innovatives System, das den Fluoreszenzeffekt erheblich verbessert und gleichzeitig Blendungen beseitigt und den Kontrast erhöht.


Referenzcode: EFFI-FLEX2-XXX-365-TR-P0-PUV
Für Flex Pure UV fügen Sie -PUV an den Referenzcode an.

ohne mit

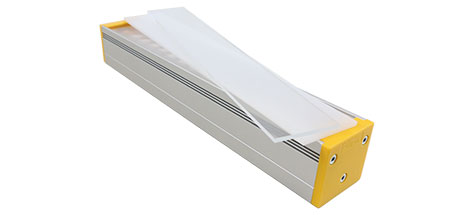

> Option: Kit

Die EFFI-Flex2 als Kit: Die Beleuchtung wird mit transparenten (TR), semidiffusen (SD) und opalinen (OP) Scheiben verschickt, und ausgestattet in der Standardkonfiguration mit der Linse in der Position P2 und einer semidiffusen Scheibe.
Die KIT-Option ist kostenlos für EFFI-Flex mit einer Länge von max. 800 mm.

Referenzcode: EFFI-FLEX2-XXXX-ZZZ-KIT

Presentation of an EFFI-Flex Kit

Die Zeichnung und das Gewicht der Produkte finden Sie auf der Seite Technische Dokumente.

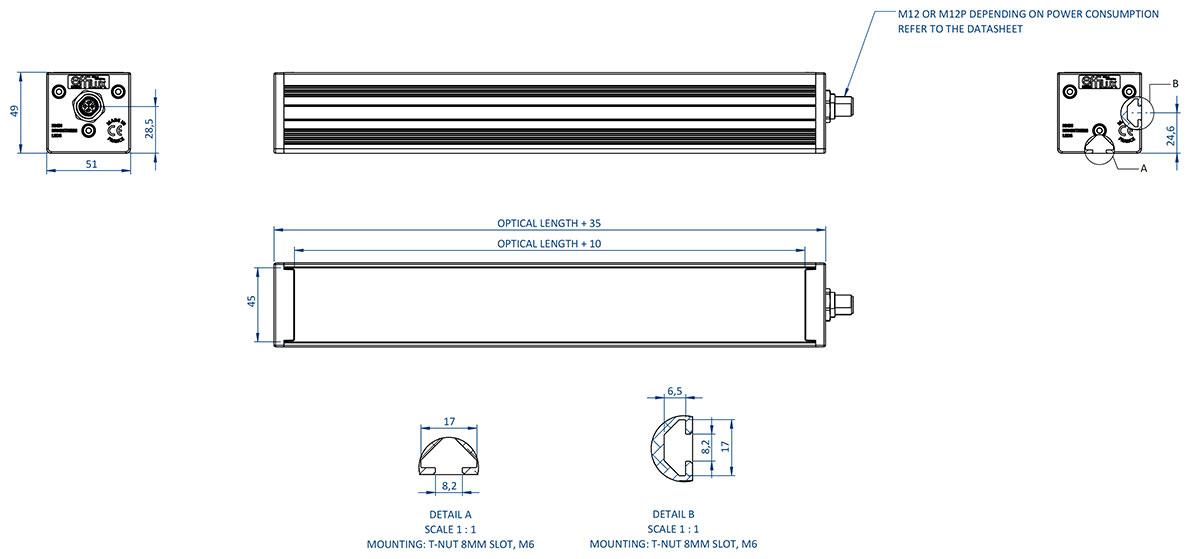

Diagram showing the various components and dimensions of a EFFI-Flex2 used for image processing and quality control.

Die EFFI-FLEX2 hat 2 Nuten, eine auf der Rückseite und an der Seite für 8 mm Nutensteine/Hammermuttern (M6 empfohlen). Effilux bietet kompatible Befestigungslösungen an.

- Allgemeine Pinbelegung -

Abhängig von der Länge, wird die Beleuchtung mit verschiedenen Anschlüssen ausgestattet. (Siehe Datenblatt)

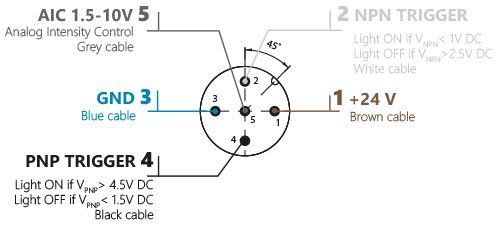

> M12 (A-kodiert) - 5 Pins

EFFI-Flex2 with the standard connection

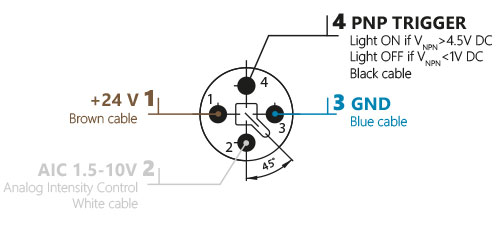

> M12 Power (T-kodiert) - 4 Pins

EFFI-Flex2 with the power connection

- 3 elektronische Modi in 1 Produkt -

Abhängig davon, wie die EFFI-FLEX2 konfektioniert ist, kann der Nutzer verschiedene Modi nutzen:

AutoStrobe*



Mit 450% Übersteuerungsintensität und anschließenden 100% im Dauerbetriebsmodus

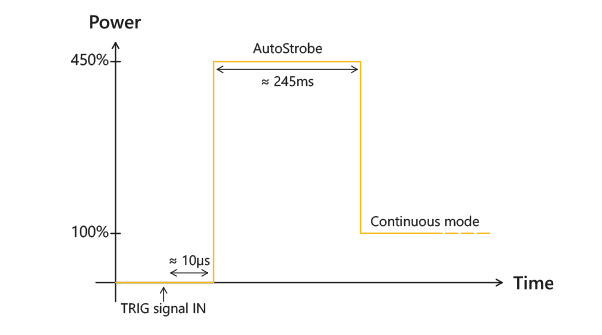

Graphical representation of the output intensity curve of the Effi-Flex AutoStrobe driver overdrive

M12 (Optische Länge ≤400mm)

M12 Connector

M12P (Optische Länge >400mm)

M12 Power Connector

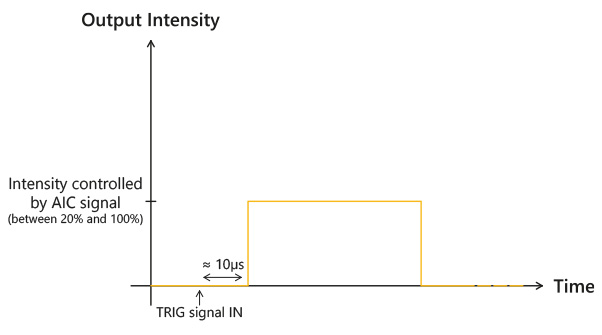

Anpassbarer Strobe-Modus



Mit Intensitätssteuerung von 20% bis 100%

Graphical representation of the output intensity curve of the Effi-Flex AutoStrobe driver overdrive

M12 (Optische Länge ≤400mm)

M12 Connector

M12P (Optische Länge >400mm)

M12 Power Connector

Dimmbarer Dauerbetrieb



Mit Intensitätssteuerung von 20% bis 100%

Graphical representation of the output intensity curve of the Effi-Flex AutoStrobe driver overdrive

M12 (Optische Länge ≤400mm)

M12 Connector

M12P (Optische Länge >400mm)

M12 Power Connector

* Für die Wellenlänge UV365nm ist der Overdrive auf 300% begrenzt.

> Option: Kit

Die EFFI-Flex2 als Kit: Die Beleuchtung wird mit transparenten (TR), semidiffusen (SD) und opalinen (OP) Scheiben verschickt, und ausgestattet in der Standardkonfiguration mit der Linse in der Position P2 und einer semidiffusen Scheibe.
Die KIT-Option ist kostenlos für EFFI-Flex mit einer Länge von max. 800 mm.

Referenzcode: EFFI-FLEX2-XXXX-ZZZ-KIT

Presentation of an EFFI-Flex Kit

- Verfügbar auf Anfrage -

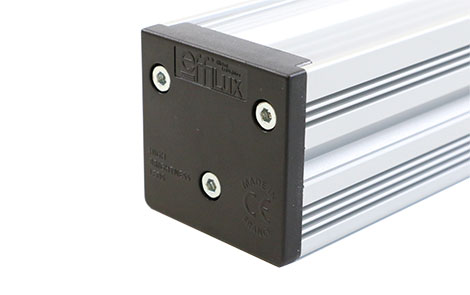

Anpassbare Kappen

Weitere Steckerpositionen

IP Variante


Für alle weiteren Anfragen, bitte EFFILUX kontaktieren.
