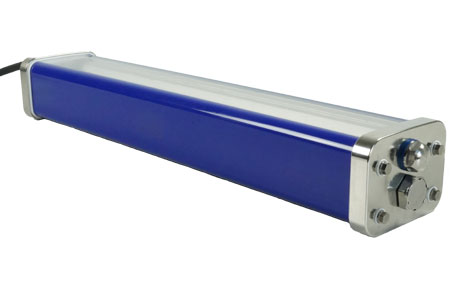

Der EFFI-FLEX2-IP69K ergänzt die EFFI-FLEX2-Reihe mit seinem hochwasserfesten IP69K-Design. Dieses Produkt ist speziell für die Lebensmittel- und Pharmaindustrie entwickelt, die Hochdruckreinigung und den Einsatz chemischer Reinigungsmittel erfordert.

Wie andere Produkte der EFFI-FLEX2-Reihe bietet es:

  • Einen integrierten Multimode-Treiber mit 3 Betriebsmodi (Autostrobe @450% Overdrive, dimmbarer Strobe und dimmbarer Dauerbetrieb).
  • Optische Flexibilität nach Wunsch (drei Abstrahlwinkel, drei Diffusoren, mehrere vorhandene Zubehörteile).

Eine Version mit Wasserkühlung ist verfügbar, um die Leistung des Produkts weiter zu steigern.


- Konstruieren Sie Ihre Referenz -

EFFI-FLEX2-IP69K

- - - - -
Version Optische Länge Wellenlänge (nm) Glas Typ Linsenposition
Verfügbare Optionen Bitte beachten Sie die detaillierten Informationen unten für spezifische Referenzen (mit Optionen, maßgeschneidert, ...).

- Produktinformationen -

Anders als die EFFI-FLEX2 kann EFFI-FLEX2-IP69K nicht vom Benutzer geöffnet werden, da sie der Schutzart IP69K entspricht. Der Kunde kann Tests mit einem EFFI-FLEX2-Standardprodukt durchführen, um vor dem Kauf alle Konfigurationen zu definieren.

- Optische Länge -


XXXX: Optische Länge (mm) 60 100 200 300 400 ... In 100er-Schritten (max. 2900mm)
Produktlänge 95mm 135mm 235mm 335mm 435mm ... Max. 2935mm

Referenz: EFFI-FLEX2-IP69K-XXXX...

- Verfügbare Wellenlängen -

Farbe UV Blau Grün Rot Infrarot Weiß
(T°= 5500K ± 500K)
ZZZ: Wellenlänge (nm) 365* 405 465 525 625 850 000

* Für die UV-Wellenlänge 365: ohne Linse (nicht kompatibel) und PMMA-Glas für UV behandelt.


Referenz: EFFI-FLEX2-IP69K-XXXX-ZZZ...

- Fenster -


TR: Transparent
SD: Halb-diffus
OP: Opak
Darstellung der verschiedenen Glasarten Transparent / Halb-diffus / Opak, die für den EFFI-Flex2 erhältlich sind

EFFILUX bietet verschiedene austauschbare Fenstertypen, um das richtige Gleichgewicht zwischen Leistung und Uniformität je nach Anwendung und zu inspizierendem Material zu finden.



Referenz: EFFI-FLEX2-IP69K-XXXX-ZZZ-WW...

logo info Für die WTR-Version fügen Sie 100mm zur Produktlänge hinzu, um die Kühlsysteme unterzubringen.


- Abstrahlwinkel je nach Linsenposition -


EFFI-Flex2 bietet 4 Linseneinstellpositionen.

Position P0 P1 P2 P3
Angle
Presentation of the emission angle at 90° of an Effi-Flex2 without lens
Presentation of the emission angle at 45° of an Effi-Flex2 equipped with a lens placed in position 1
Presentation of the emission angle 25° of an Effi-Flex2 equipped with a lens placed in position 2
Presentation of the emission angle of 10° of an Effi-Flex2 equipped with a lens placed in position 3

Referenz: EFFI-FLEX2-IP69K-XXXX-ZZZ-WW-PP...


- Optische Varianten -

> Version: L2 - Wirtschaftliche Version

Die L2-Version ist eine wirtschaftliche Version unseres Balkens mit einer LED alle 40 mm und einer optischen Leistung, die im Vergleich zur Standardversion halbiert ist.


Referenzcode: EFFI-FLEX2-IP69K-L2-XXXX-ZZZ-WW-PP

> Version: X2 - Version mit hoher Gleichmäßigkeit

Die X2-Version bietet eine höhere optische Gleichmäßigkeit mit einer LED, die alle 10 mm platziert ist, und einer Gesamtoptischen Leistung, die der Standardversion entspricht.


Referenzcode: EFFI-FLEX2-IP69K-X2-XXXX-ZZZ-WW-PP

> Option: Polarisationsfilter

Mit dem Polarisationsfilter ist es möglich, Blendeffekte von der Werkstückoberfläche zu beseitigen, was die Erfassung eines geeigneten Bildes für die Anwendung ohne Helligkeitsfleck erleichtert.


Referenzcode: EFFI-FLEX2-IP69K-XXXX-ZZZ-WW-PP-POL
POL : olarisationsfilter-Zubehör

Für den Polarisationsfilter fügen Sie -POL an den Referenzcode an
Es ist möglich, nur das Zubehör zu erwerben, siehe Referenzcode hier
logo infoDie Polarisation ist optimal mit einem TR-Fenster. Die Verwendung eines Diffusors (SD oder OP) kann das Licht depolarisieren.
Die Option ist nicht kompatibel mit der Wellenlänge UV365.

Vision of a camera lit by a standard Effi-FD for industrial vision and quality control Vision of a camera lit by an Effi-FD equipped with a Polarizer for industrial vision and quality control

> Option: Linescan

Mit der Linse in der oberen Position verwandelt das Linescan-Zubehör die EFFI-FLEX2-IP69K in eine homogene Zeilenbeleuchtung, die sowohl für Auflicht- als auch für Dunkelfeld- Anwendungen geeignet ist.


Referenzcode : EFFI-FLEX2-IP69K-XXXX-ZZZ-TR-P3-LS
LS: Linescan-Zubehör

Sollte Linescan-Zubehör konfiguriert werden, füge -LS zum Referenzcode hinzu
Es besteht die Möglichkeit, nur das Zubehör zu erwerben. Siehe hier.
logo infoDie Option ist nicht kompatibel mit der Wellenlänge UV365.

Vision of a camera illuminated by a standard EFFI-Flex2 for machine vision and quality control. Vision of a camera illuminated by an EFFI-Flex2 equipped with a Linescan for machine vision and quality control.

Sie finden die Pläne und Gewichte der Produkte auf der Seite technische Dokumentation.

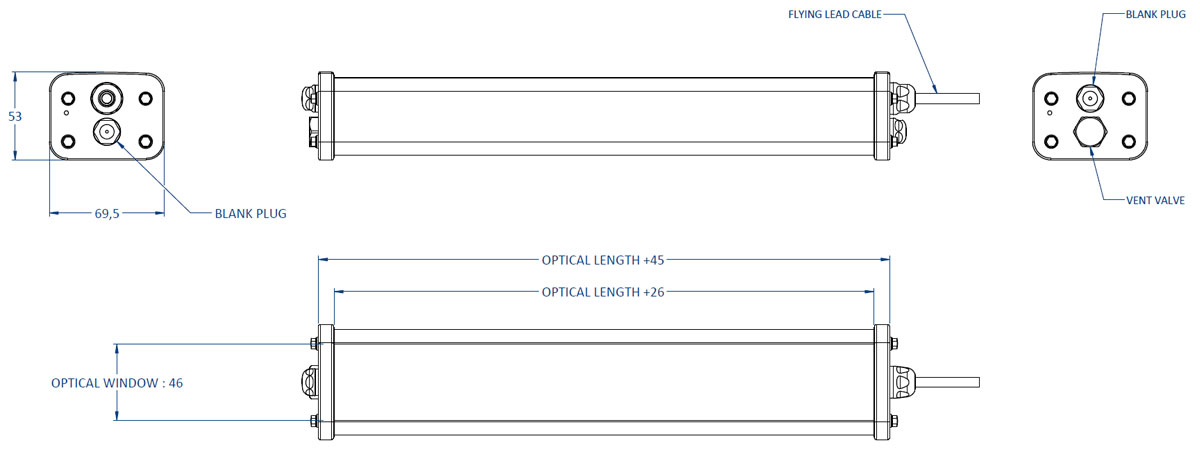

Diagramm, das die verschiedenen Komponenten und Abmessungen eines EFFI-Flex2 zeigt, das für die Bildverarbeitung und Qualitätskontrolle verwendet wird.

> Version mit Wasserkühlung

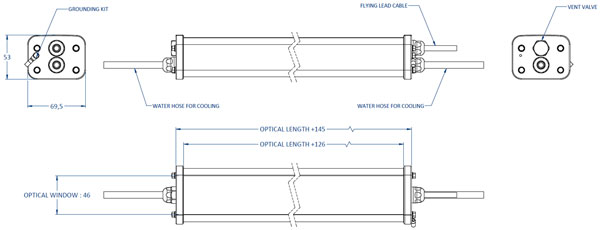

Mechanischer Plan des EFFI-Flex2-IP69K mit dem Wasserkühlungsanschluss

Aus thermischen Gründen ist es manchmal notwendig, eine Wasserkühlung (-WTR) durch das Hinzufügen von tropffreien Anschlüssen auf beiden Seiten vorzusehen.

Info-LogoFür die Wasserkühlungsoption fügen Sie WTR zwischen EFFI-FLEX2-IP69K und der optischen Länge hinzu.

Referenz: EFFI-FLEX2-IP69K-WTR-XXXX-ZZZ-WW-PP

- Allgemeine Verbindung -

Je nach Größe wird die Beleuchtung mit verschiedenen Anschlüssen geliefert. (Siehe das Datenblatt)

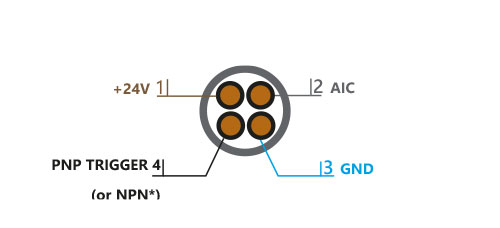

> Abisolierte Drähte

EFFI-Flex2-IP69K mit 10-m-Kabeln und abisolierten Drähten

> M12 Power (T-codiert) - 4 Pins

EFFI-Flex2-IP69K mit M12-Power-Stecker in FOOD-Version

- 3 Elektronische Modi in 1 Produkt -

Je nach Verkabelung des EFFI-Flex2 kann der Benutzer auf verschiedene Betriebsmodi zugreifen:

AutoStrobe*



Mit 450 % Intensität im Strobe und dann 100 % im Dauerbetrieb

Grafik, die die Intensitätskurve des Effi-Flex AutoStrobe-Treibers im Overdrive zeigt

M12 (optische Länge ≤400mm)

M12 Stecker

M12P (optische Länge >400mm)

M12 Power Stecker

Einstellbares Strobe



Mit Intensitätssteuerung von 20 % bis 100 %

Grafik, die die Intensitätskurve des Effi-Flex AutoStrobe-Treibers im Overdrive zeigt

M12 (optische Länge ≤400mm)

M12 Stecker

M12P (optische Länge >400mm)

M12 Power Stecker

Kontinuierlich Dimmbar



Mit Intensitätssteuerung von 20 % bis 100 %

Grafik, die die Intensitätskurve des Effi-Flex AutoStrobe-Treibers im Overdrive zeigt

M12 (optische Länge ≤400mm)

M12 Stecker

M12P (optische Länge >400mm)

M12 Power Stecker

* Für die UV365nm-Wellenlänge ist der Overdrive auf 300 % begrenzt.

- Geboostete Dauerbetriebsoption - ELS 500/700/1000 -


Für spezielle kontinuierliche Konfigurationen ist ein Leistungs-Boost erforderlich. Diese Firmware-Änderung ist nur in der WTR-Version (Wasserkühlung) verfügbar. Für weitere Informationen kontaktieren Sie das Effilux-Team.


- Optik-Zubehör -

- Auf Anfrage erhältlich -

Kundenspezifische Elektronik


Für alle anderen Anfragen kontaktieren Sie bitte EFFILUX.
