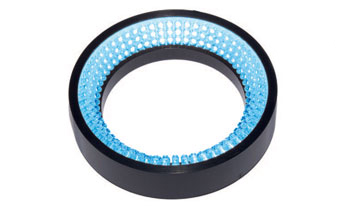

EFFI-RLSW-60 iluminación de anillo

Iluminación anular LED effi-rlsw para aplicaciones de visión industrial y control de calidad

EFFI-RLSW es un anillo de luz con dos o tres filas de LED orientados con un ángulo medio . Permite ahorrar espacio y es fácil de integrar la iluminación en diferentes tipos de máquinas (robots, líneas de producción, máquinas especiales, transportadores, etc.).

- Aplicaciones -

  • Inspección de etiquetas
  • Inspección de superficie plana
  • Inspección de piezas de todo tipo (acero, hierro fundido, plástico, madera ...)
Diagrama de trabajo de una aplicación de un Effi-RLSW para visión artificial y control de calidad.

- Referencias -

EFFI-RLSW-60-70-Z : 30°

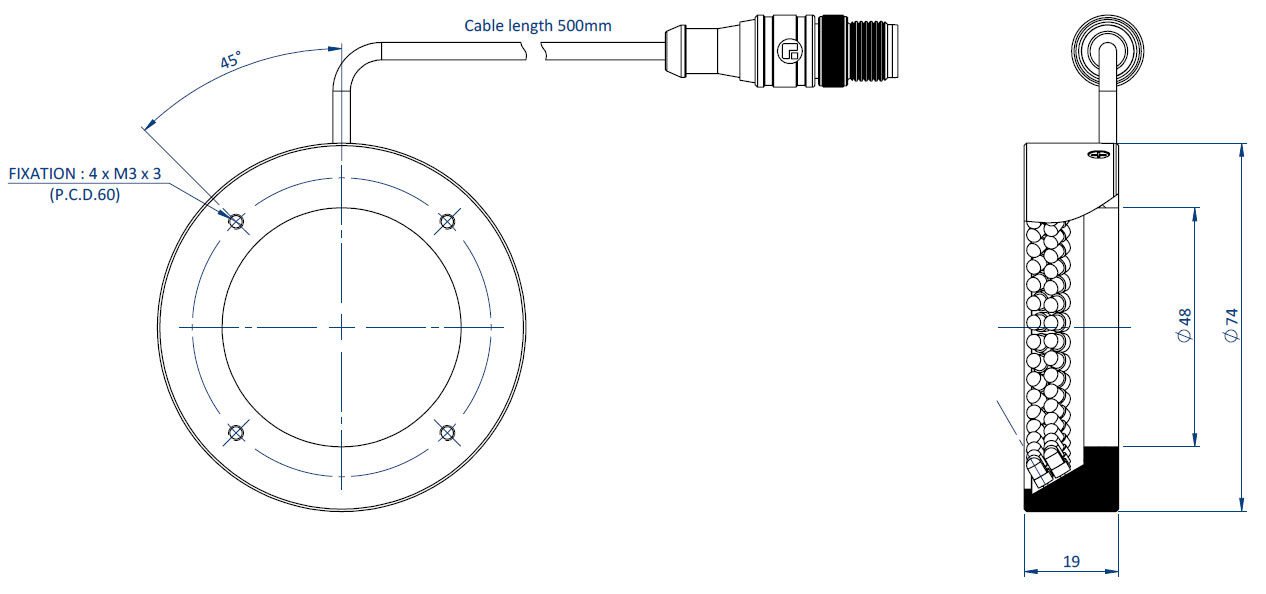

Diagrama que muestra las dimensiones de los componentes de un Effi-RLSW-00-70 para visión de máquina y control de calidad.
EFFI-RLSW-60-75-Z : 30°

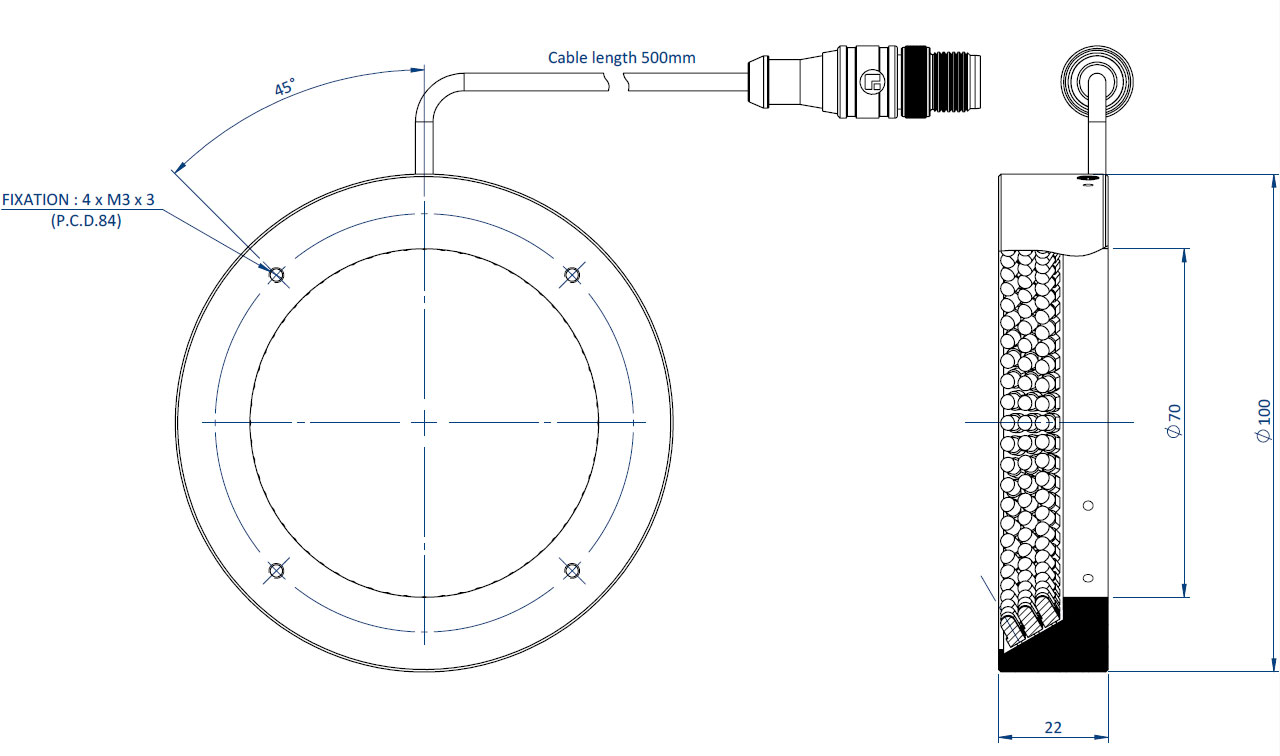

Diagrama que muestra las dimensiones de los componentes de un Effi-RLSW-00-75 para visión de máquina y control de calidad.
EFFI-RLSW-60-125-Z : 15°

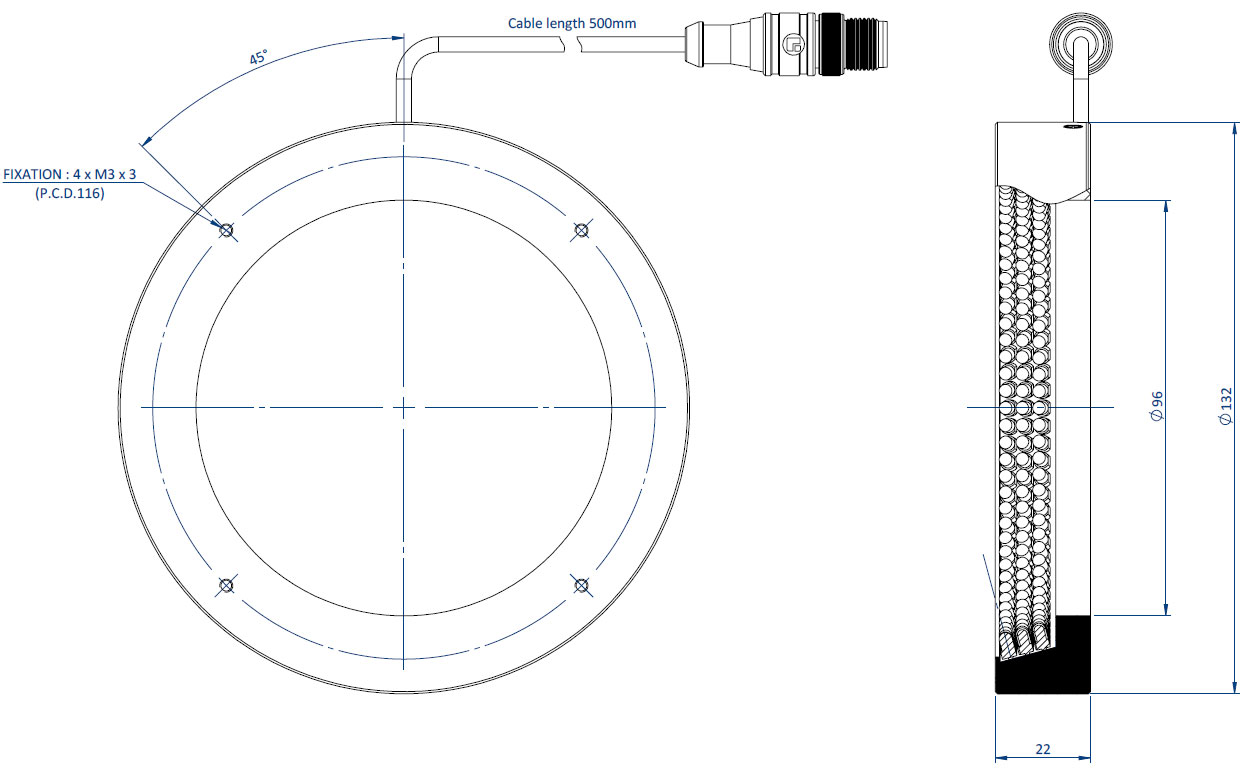

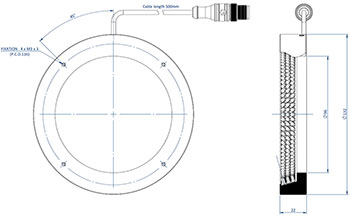

Diagrama que muestra las dimensiones de los componentes de un Effi-RLSW-00-125 para visión de máquina y control de calidad.
EFFI-RLSW-60-175-Z : 25°

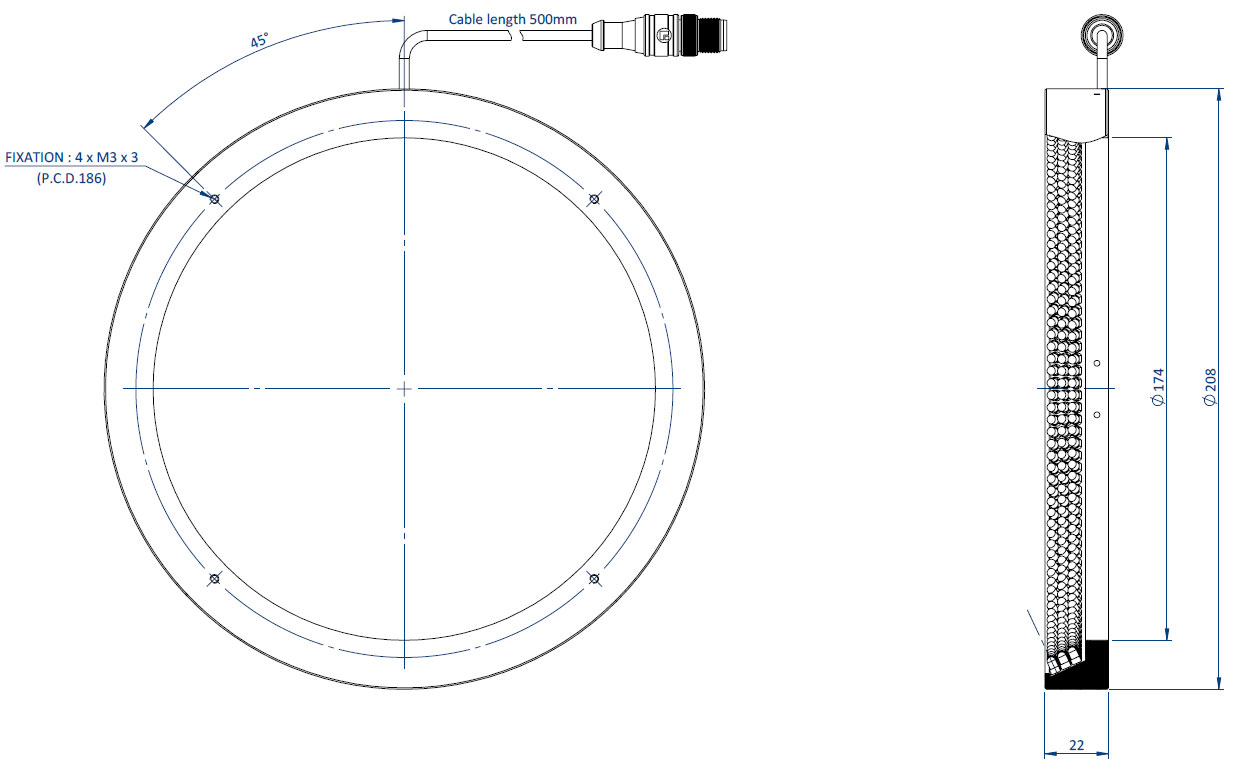

Diagrama que muestra las dimensiones de los componentes de un Effi-RLSW-00-175 para visión de máquina y control de calidad.


Referencia
Color (Z)
Potencia
Intensidad
CAO
Ficha técnica
EFFI-RLSW-60-070-Z 4.6W 180mA
7.8W 300mA
EFFI-RLSW-60-075-Z 9.1W 360mA
16W 600mA
EFFI-RLSW-60-125-Z 13W 500mA
20W 750mA
EFFI-RLSW-60-175-Z 22W 860mA
33W 1300mA

logo infoReemplace Z en el número de pieza con el color deseado: ( ● R / ● G / ● B / ○ W / ● IR)


- Longitud de onda disponible -


Couleur Azul Verde Rojo IR Blanco
(T°= 5500 K)
Longitud de onda (nm) (Typ.) 470 525 630 940 000

- accesorios -


Diffusor
EFFO-RLSW-OP-60-070
EFFO-RLSW-OP-60-075
EFFO-RLSW-OP-60-125
EFFO-RLSW-OP-60-175

- Conectividad -


EFFI-RLSW está conectado a la alimentación a través de conector M12 de 4 pines.

La conexión EFFI-RLSW es un conector M12 de 4 pines.

Número pin Color del cable Denominación
1 marrón +24V
2 blanco N/A
3 azul GND
4 negro N/A
