EFFI-FD カメラホール付き面照明

EFFI-FD diffuse, powerful LED flat dome for reflective surfaces in industrial vision and for quality control.

調光制御可能なコントローラ内蔵のカメラホール付き高出力フラット照明は、高い均一性を実現。反射率の高い検査対象や、広視野、機械的な制約があるアプリケーションに最適。

  • 高均一性（> 90％）。
  • 干渉光による不要な反射を吸収する反射光防止システム。
  • 照明内蔵のコントローラは、使いやすく正確なアナログ調光制御機能搭載。
  • ストロボ発光または定常発光で使用可能。
  • 使いやすいM12コネクタを標準採用。
  • 39mmの標準サイズカメラホール採用。
  • オプションで偏光板を選択可能。

適用アプリケーション：広視野で光沢のある対象物を検査するアプリケーション


製品詳細 ダウンロード

- 発光面サイズ -

YYY : 高さ (mm)
100 150 200 250 300 400 500 ...
XXX : 幅 (mm) 100 • • • • • • • •
150 • • • • • • •
200 • • • • • •
250 • • • • •
300 • • • •
400 • • •
500 • •
... •

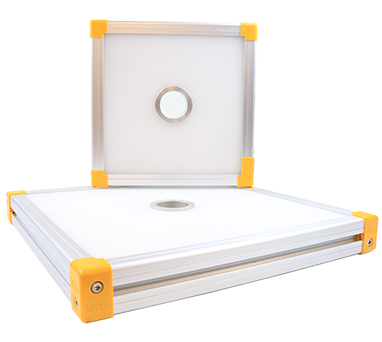

Two flatdome.

EFFI-FDシリーズでは50mm刻みで最大1.5m幅・高さまでの製品をご提供可能です。

- 波長 -

発光色 ● 青 ● 緑 ● 赤 ●IR ○ 白
(T°= 5700 k ± 700 K)
ZZZ : 波長 (nm) 465 525 625 850 000

上記以外の波長をご希望の場合はお問い合わせください。



LED lighting, EFFI-FD is available in different colors according to customer demand. The color varies thanks to a variation of the wavelength of the lighting.

- カスタム対応 -


各種サイズ、波長対応

カメラホールの数やサイズの調整

IP69K対応

照明のエッジ部分の薄型化

制御部のカスタマイズ

- データシート- -

logo download

- ユーザーマニュアル -

logo download

- CAD -

YYY : 高さ (mm)
XXX : 幅 (mm) 100 150 200 250 300 400 500
100
150
200
250
300
400
500

logo info このシリーズでは50mm刻みで最大1.5m幅・高さまでの製品をご提供可能です。
