EFFI-BL フラッドタイプのバックライト

EFFI-BL | Powerful homogeneous LED backlight backlight for industrial vision and quality control.

高性能バックライトは、優れたコントラスト、高輝度、均一性を有し、ストロボ発光または定常発光によるバックライト検査に最適なソリューションを提供。

  • 高均一性(> 90%)。
  • 干渉光による不要な反射を吸収する反射光防止システム。
  • 照明内蔵のコントローラは、使いやすく正確なアナログ調光制御機能搭載。
  • 使いやすいM12コネクタを標準採用。
  • Tスロットプロファイルを採用し、容易な取付が可能。
  • 厳しい検査環境に耐えうる堅牢な設計。
Logo 90% Homogénéité

適用アプリケーション:対象物の形状を高精度に計測する必要のあるアプリケーション

- 発光面サイズ -

YYY : 高さ (mm)
50 100 150 200 250 300 400 500 ...
XXX : 幅 (mm) 50
100
150
200
250
300
400
500
...
Three backlights forming a pyramid.

EFFI-BLシリーズでは50mm刻みで最大1.5m幅・高さまでの製品をご提供可能です。

- 波長 -


発光色 IR
(T°= 5700 k ± 700 K)
ZZZ : 波長(nm) 465 525 625 850 000

上記以外の波長をご希望の場合はお問い合わせください。

LED lighting, EFFI-BL is available in different colors according to customer demand. The color varies thanks to a variation of the wavelength of the lighting.

- 光学オプション -

> 偏光板

光沢のあるはんだ実装部やはんだホール、透明体の厚み検査にはバックライトであるEFFI-BLに偏光板を取り付けることが有効です。



Vision of a camera illuminated by a standard EFFI-Flex for machine vision and quality control. Vision of a camera illuminated by an EFFI-Flex equipped with a Polarizer for machine vision and quality control.

> ゼブラマスク

ゼブラマスク(縞模様のマスク)をEFFI -BLに適用することで、縞の歪を利用した対象のサイズ計測や透明体や半透明体、もしくは光沢物体の表面に凹みの有無やその位置などの検出に役立ちます。


Difference between two shots of a glass vial one with zebra technology and the other without

> コリメーションフィルム

EFFI-BLにコリメーションフィルムを搭載することで、放射される光の指向性を高めることが可能です。

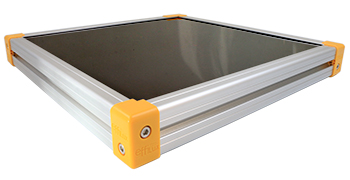

Backlight with a collimated filter.

- カスタム対応 -


各種サイズ、波長対応

IP69K対応

照明のエッジ部分の薄型化

制御部のカスタマイズ

- データシート-

logo download

- ユーザーマニュアル -

logo download
