Der EFFI-TELE ist ein telezentrischer LED-Projektor, der kollimiertes Licht projiziert. Das kollimierte Licht ist eine parallele Struktur von Lichtstrahlen, die von einer Punktquelle ausgehen. Die beleuchtete Fläche und die Lichtintensität bleiben unabhängig von der Entfernung gleich.

Der EFFI-TELE kann entweder in einer homogenen, gerichteten Hintergrundbeleuchtungskonfiguration oder in Verbindung mit einem Koaxialsystem verwendet werden. Er ist in einer Vielzahl von Farben und verschiedenen Größen (20 mm und 45 mm) erhältlich, um den Anforderungen der jeweiligen Anwendung gerecht zu werden.

Er ist perfekt geeignet für hochpräzise Messungen:

  • Hervorhebung von Reliefs (Dellen, Beulen, Kratzer ...) auf flachen und reflektierenden Oberflächen
  • Erkennung der Kanten von Objekten unabhängig von ihrer Opazität (keine Lichtbrechung)
  • ...

EFFI-telecentric – Telezentrische LED-Beleuchtung als Hintergrundbeleuchtung oder mit Koaxialsystem.

- Erstellen Sie Ihren Referenzcode -

EFFI-TELE

- -
optischer Durchmesser Erhältliche Wellenlängen (nm)
Erhältliche Optionen Beachten Sie die nachstehenden detaillierten Informationen einen spezifischen Referenzcode (mit Optionen, kundenspezifischer Ausführung, ...).

- Produktinformationen -

- Optische Länge -

XXX: optischer Durchmesser (mm) 20 45
EFFI-TELE-20 EFFI-TELE-45

Referenzcode: EFFI-TELE-XXX...

Info-LogoAndere optische Durchmesser sind auf Anfrage erhältlich (z. B.: 70, 145 mm,...) : kontaktieren Sie uns.


- Erhältliche Wellenlängen -


Farbe UV Blau Grün Rot IR Weiß
(T°= 5500 K ± 500 K)
ZZZ: Wellenlänge (nm) 405 465 525 625 850 000

Referenzcode: EFFI-TELE-XXX-ZZZ

- Zusätzliche Optionen -

> Option: Polarisationsfilter

Mit dem Polarisationsfilter-Zubehör ist es möglich, die Blendung des Werkstücks zu beseitigen, was die Aufnahme eines für die Anwendung geeigneten Bildes ohne Hotspot erleichtert.


Referenzcodes: EFFI-TELE-XXX-ZZZ-POL

POL: Polarisationsfilter-Zubehör
Für den Polarisationsfilter fügen Sie -POL an den Referenzcode an

Bild einer Kamera, die von einer Standard-Effi-FD für die industrielle Bildverarbeitung und Qualitätskontrolle beleuchtet wird Bild einer Kamera, die von einer Effi-FD mit Polarisationsfilter für die industrielle Bildverarbeitung und Qualitätskontrolle beleuchtet wird

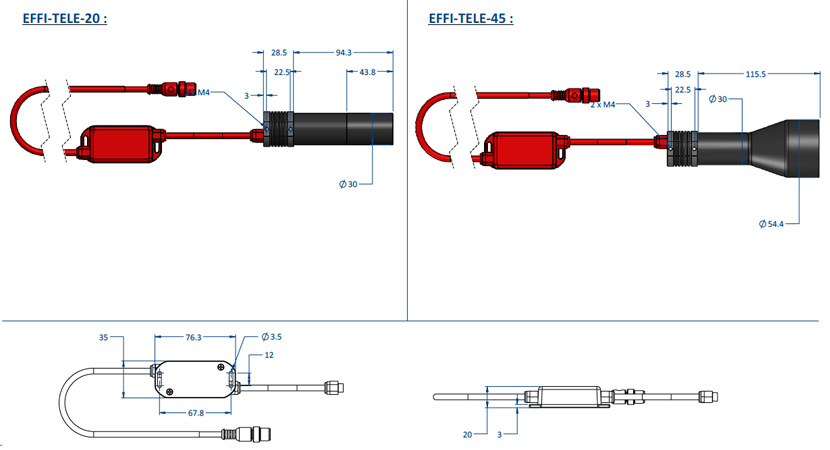

Die Zeichnung und das Gewicht der Produkte finden Sie auf der Seite Technische Dokumente.


Darstellung der beiden telezentrischen Projektoren der EFFILUX-Reihe, EFFI-TELE-20 und EFFI-TELE-45. Diese beiden Produkte könnten Ihren Bedürfnissen entsprechen.

Info-LogoBei beiden Versionen können vier M4x0.7-Bohrungen zur Befestigung des Produkts verwendet werden.

Die Installation von EFFI-Tele ist dank der Befestigungslösungen für Leuchten einfach.

> EFFI-TELE

Dichtung Länge
EFFI-TELE-20 123 mm
EFFI-TELE-45 144 mm

- Anschlüsse (Standardversion) -


Der EFFI-TELE wird über einen 5-poligen M12-Stecker direkt mit 24 V DC versorgt. Achtung, der AIC-Pin muss angeschlossen sein.

Eigenschaften des 5-poligen M12-Steckers für die Stromversorgung der Effi-TELE für die industrielle Bildverarbeitung und Qualitätskontrolle.
Pinnummer Bezeichnung Kabelfarbe
1 +24 V braun
2 k.A. weiß
3 GND blau
4 AIC schwarz
5 k.A. grau

- AIC-Steuerung -


Diagramm zur Darstellung des von einer Effi-TELE erzeugten Lichts in Abhängigkeit von dem von einem DIM-Pin empfangenen Strom – Zum Einsatz in der industriellen Bildverarbeitung und Qualitätskontrolle.

Die EFFI-TELE wird über eine 24-V-DC-Quelle versorgt.
Mit Hilfe des AIC-Pins kann die Lichtintensität linear eingestellt werden:
• 0 V – Voll EIN
• 5 V-24 V – AUS


- Option: -STR-Version

Eigenschaften des 3-poligen M18-Steckers zur Stromversorgung der Effi-Lase für die industrielle Bildverarbeitung und Qualitätskontrolle.

Standardversion: M12-Stecker – AIC (siehe vorherigen Abschnitt)
-STR-Expertenversion: M8-Stecker – Direkte Steuerung

Bitte beachten Sie das Datenblatt für diese spezielle Betriebsart.

Gefahr-LogoIm Expertenmodus werden die LEDs unter Spannung gesetzt, es gibt keinen Schutz. Der in der Dokumentation definierte Maximalstrom für eine bestimmte Frequenz und Impulszeit darf nicht überschritten werden.

Referenzcodes: EFFI-TELE-XXX-ZZZ-STR

Info-LogoDie EFFI-Lase Version -STR kann mit einem Blitzcontroller betrieben werden. Siehe das Blitzcontroller-Zubehör EFFI-IPSC4.

- Befestigungslösungen für Leuchten und Kameras -

- Elektronisches Zubehör -

- Kundenspezifische Ausführung -

Große Größe

Wellenlänge


Für alle anderen Anfragen kontaktieren Sie bitte EFFILUX.
