• Integrierter Treiber mit AutoStrobe-Funktion
  • 15 mm dick
  • PNP- und NPN-Trigger
  • 4 unabhängige Kanäle
  • Ein- oder mehrfarbige Version erhältlich
  • EFFI-SRing-SDome erhältlich als KIT mit allem Zubehör
  • Leicht umbaubar in EFFI-SDome
  • Geeignet für Stereovision

EFFI-SRING – Kleine schmale homogene und leistungsstarke LED-Ringleuchte für die industrielle Bildverarbeitung und Qualitätskontrolle

- Erstellen Sie Ihren Referenzcode -

EFFI-SRING

- 100 - -
Erhältliche Wellenlängen (nm) Diffusor
Erhältliche Optionen Beachten Sie die nachstehenden detaillierten Informationen einen spezifischen Referenzcode (mit Optionen, kundenspezifischer Ausführung, ...).

- Produktinformationen -

- 4-Kanal Betrieb -


EFFI-SRing hat 4 unabhängige Kanäle. Für jeden Kanal kann eine andere Farbe gewählt werden.

Info-LogoAuch in der einfarbigen Version können die 4 Kanäle unabhängig voneinander gesteuert werden.

Schematische Darstellung einer SRing/SDome mit vier Segmenten

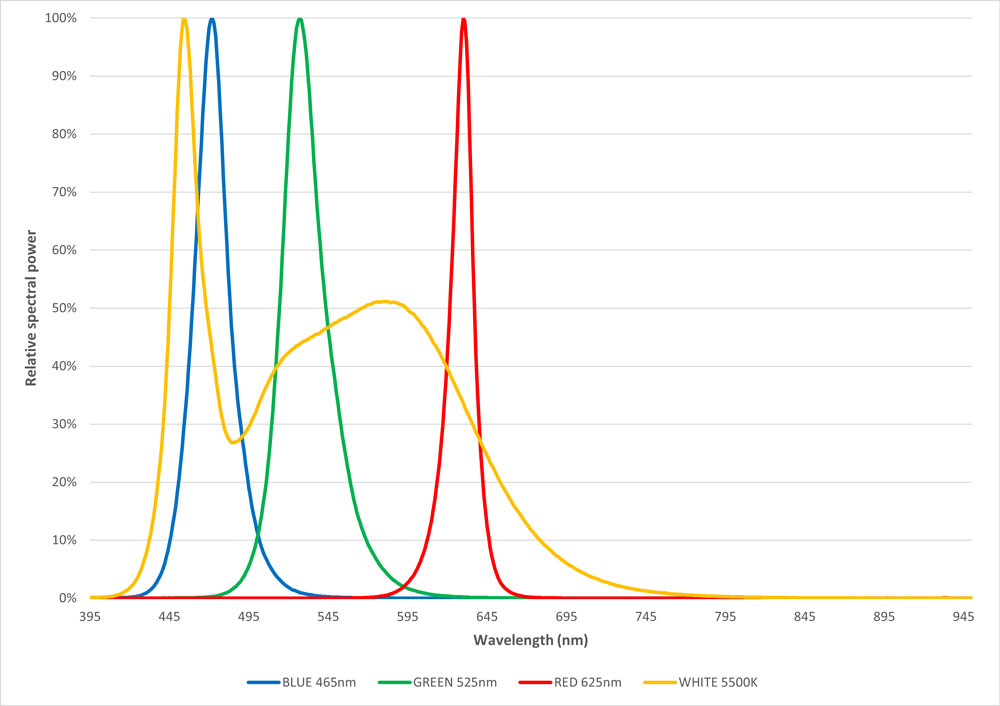

- Erhältliche Wellenlängen -

Farbe
Blau (465 nm)
Grün (525 nm)
Rot (625 nm)
IR (850 nm)
Weiß (000) (T°= 5700 K ± 500 K)
Z: Wellenlänge
B
G
R
IR
W

Referenzcode: EFFI-SRING-100-ZZZZ- ...

Für andere Wellenlängen kontaktieren Sie uns bitte.

- Diffusoren -


TR: Transparent
SD: Halbdiffus
OP: Opal

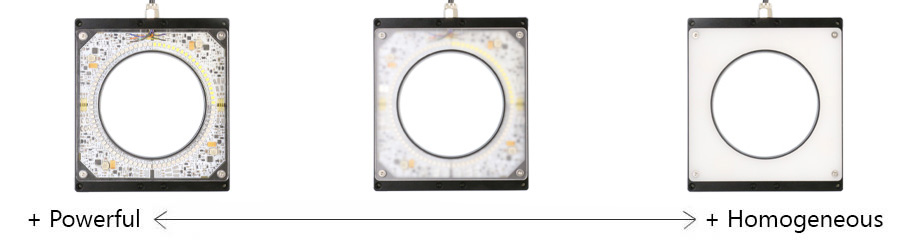

Darstellung der erhältlichen verschiedenen Arten von transparentem/halbdiffusem/opalem Glas für die EFFI-SRING für die industrielle Bildverarbeitung und Qualitätskontrolle


EFFILUX bietet verschiedene Arten von austauschbaren Diffusoren an, um je nach Art des zu prüfenden Objekts den richtigen Kompromiss zwischen Leistung und Homogenität zu finden.

Siehe optisches Zubehör Diffusoren.


Referenzcode: EFFI-SRING-100-ZZZZ-WW-...


- Zusätzliche Optionen -

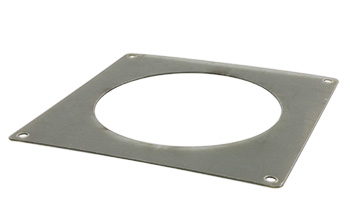

> Option: Polarisationsfilter

>Das optische Zubehör Polarisationsfilter eliminiert die Blendung durch die Beleuchtung der zu kontrollierenden Teile. Die Kamera kann dann das Teil ohne störende Glanzeffekte analysieren.

Referenzcode: EFFI-SRING-100-ZZZZ-WW-POL

POL: Polarisationsfilter-Zubehör
Für den Polarisationsfilter fügen Sie -POL an den Referenzcode an.
Es ist möglich, nur das Zubehör zu erwerben, siehe Referenzcode hier
Info-LogoDer klassische Polarisationsfilter ist nicht für die Verwendung im Dauerbetrieb und/oder mit blauen LEDs geeignet.
Bitte beachten Sie, dass die EFFI-Ring mit dem Polarisationsfilter-Zubehör der Schutzart IP50 entspricht. Für die polarisierte Version mit IP65 wählen Sie die Option -POL-IP (Polarisationsfilter direkt auf einen transparenten Diffusor geklebt).

Bild einer Kamera, die von einer Standard-Effi-RING für die industrielle Bildverarbeitung und Qualitätskontrolle beleuchtet wird Bild einer Kamera, die von einer Effi-RING mit Polarisationsfilter für die industrielle Bildverarbeitung und Qualitätskontrolle beleuchtet wird

> Option: Diffusionsfolie + Polarisationsfilter

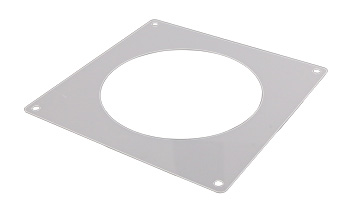

Bei stark reflektierenden Objekten ist es möglich, eine Diffusionsfolie und einen Polarisationsfilter zu kombinieren:

Referenzcode: EFFI-SRING-100-ZZZZ-WW-DIF-POL


Die Zeichnung und das Gewicht der Produkte finden Sie auf der Seite Technische Dokumente.

- Flexibilität: EFFI-SRING / EFFI-SDOME -

Die EFFI-SRing hat die Besonderheit, dass sie leicht in eine EFFI-SDome umgebaut werden kann.

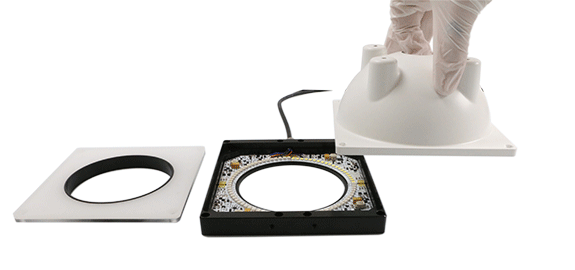

Kleine Animation zur Veranschaulichung des Umbaus einer SRing in eine SDome und umgekehrt

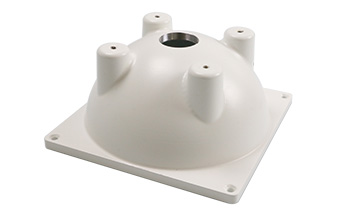

Der Referenzcode nur für das Domzubehör ist:
Referenzcode: EFFO-SDOME-DOME-100

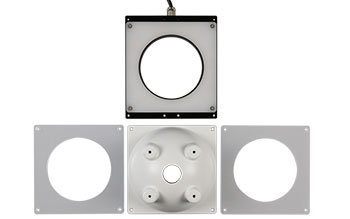

- Wählen Sie Ihr Kit-

EFFI-Flex-LG mit Standardanschluss

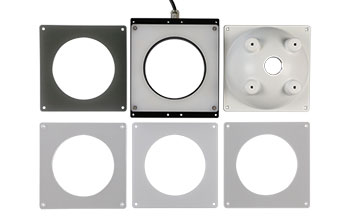

EFFI-SRING-SDOME-100-ZZZZ-KIT


Inhalt: 1x EFFI-SRING-100-ZZZZ-OP (Produkt), 1x EFFO-SRING-SD-100 (halbdiffus), 1x EFFO-SRING-TR-100 (transparent), 1x EFFO-SRING-POL-100 (Polarisationsfilter), 1x EFFO-SRING-DIF-100 (Diffusionsfolie), 1x EFFO-SDOME-DOME-100 (Dom)

EFFI-Flex-LG mit Standardanschluss

EFFI-SRING-SDOME-100-ZZZZ- ESSENTIAL-KIT

Inhalt: 1x EFFI-SRING-100-ZZZZ-OP (Produkt), 1x EFFO-SRING-SD-100 (halbdiffus), 1x EFFO-SRING-TR-100 (transparent), 1x EFFO-SDOME-DOME-100 (Dom)


EFFI-Flex-LG mit Standardanschluss

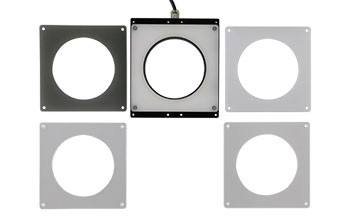

EFFI-SRING-100-ZZZZ-KIT


Inhalt: 1x EFFI-SRING-100-ZZZZ-OP (Produkt), 1x EFFO-SRING-SD-100 (halbdiffus), 1x EFFO-SRING-TR-100 (transparent), 1x EFFO-SRING-POL-100 (Polarisationsfilter), 1x EFFO-SRING-DIF-100 (Diffusionsfolie)


- AutoStrobe-Version (Standard) -

> Anschluss

Die EFFI-SRING benötigt eine 24-V-DC-Eingangsspannung über einen 8-poligen M12-Stecker. Beachten Sie, dass jeder Trigger-Pin jedes Segments entweder mit dem 24-V-DC-Signal für den Dauerbetrieb oder mit einem PNP-Trigger-Signal für den Overdrive-Stroboskopbetrieb angeschlossen werden muss.



Eigenschaften des 8-poligen M12-Steckers für die Stromversorgung der EFFI-SRING für die industrielle Bildverarbeitung und Qualitätskontrolle.
Pinnummer Bezeichnung Kabelfarbe
1 Wahlmodus (PNP oder NPN) Orange
2 +24 V braun
3 TRIG Nr. 1 Grün
4 TRIG Nr. 2 Gelb
5 TRIG Nr. 3 schwarz
6 TRIG Nr. 4 Violett
7 GND blau
8 k.A. Rot

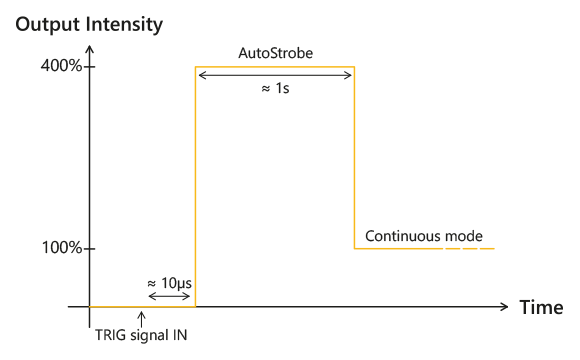

> AutoStrobe-Betrieb

Grafische Darstellung der Lichtintensität der EFFI-Ring in Abhängigkeit von DIM

Gefahr-LogoAutoStrobe-Modus: Halten Sie eine Einschaltdauer von weniger als 15 % ein.

- Zusätzliche Optionen -

> Option: Dauerversion

Grafische Darstellung der Lichtintensität der EFFI-Ring in Abhängigkeit von STROBE

Info-LogoFür Dauerversion fügen Sie -CW an. Nützlich für den Dauerbetrieb, wenn AutoStrobe am Anfang des Blitzes unterdrückt werden muss.

Referenzcode: EFFI-SRING-100-ZZZZ-WW-CW

- Optisches Zubehör -

- Elektronisches Zubehör -

4-Kanal-Schalter zur Versorgung der verschiedenen Kanäle der EFFI-SRING

4-Kanal-Schalter

- Auf Anfrage erhältlich -

Kundenspezifische Elektronik


Für alle anderen Anfragen kontaktieren Sie bitte EFFILUX.

- Video -

- Ähnliche Produkte -

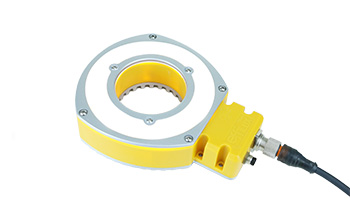

EFFI-RING leistungsstarke Ringleuchte mit einstellbarem Strahl.
