EFFI-Sharp ist ein LED-Projektor, der sehr starke und fokussierte Strahlen erzeugt. Er projiziert Formen wie Kreise oder Quadrate (oder kundenspezifische Formen) zur Beleuchtung von Objekten mit kleinem oder großem Abstand von 20 mm bis 2 m.

Die FocusLight-Version ermöglicht die Fokussierung des Lichtstrahls für kleine Arbeitsabstände und bietet eine sehr intensive Beleuchtung.

Die Power-Version erzeugt einen 2,5 Mal stärkeren Lichtstrahl als EFFI-Sharp. Die Eigenschaften von EFFI-Sharp Power ermöglichen die Beleuchtung von Objekten mit großem Arbeitsabstand.

FocusLight Power umfasst die Funktionen von EFFI-Sharp FocusLight und EFFI-Sharp Power.

Für Hochgeschwindigkeitsvideos geeignet


EFFI-sharp – Sehr leistungsstarker, homogener und fokussierter LED-Projektor für kleine und große Abstände für die industrielle Bildverarbeitung und Qualitätskontrolle.

- Erstellen Sie Ihren Referenzcode -

EFFI-SHARP

- - - -
Elektrische Version Optische Linse Erhältliche Wellenlängen (nm) Maske
Erhältliche Optionen Beachten Sie die nachstehenden detaillierten Informationen einen spezifischen Referenzcode (mit Optionen, kundenspezifischer Ausführung, ...).

- Produktinformationen -

- POWER-Version und Objektive -

> Objektive und Arbeitsabstand

EFFI-Sharp
EFFI-Sharp PWR
POWER-Version
EFFI-Sharp FL
FocusLight-Version für fokussiertere Beleuchtung
XX: Objektiv Typischer Arbeitsabstand Beleuchtungsstärke Typischer Arbeitsabstand Beleuchtungsstärke Typischer Arbeitsabstand Beleuchtungsstärke
Nahfeld (NF) 100 - 800 mm 100.000 Lux bis 100 mm 100 - 800 mm 250.000 Lux bis 100 mm 40 - 70 mm 1.000.000 Lux bis 50 mm
Mittelfeld (MF) 400 - 1600 mm 5000 Lux bis 500 mm 400 - 1600 mm 12.500 Lux bis 500 mm 80 - 120 mm 300.000 Lux bis 100 mm
Fernfeld (FF) 500 - 1800 mm 650 Lux bis 2000 mm 500 - 1800 mm 1500 Lux bis 2000 mm 150 - 300 mm 150.000 Lux bis 180 mm
CM
Zum Einstellen eines C-Mount-Objektivs.

Referenzcodes:
Standard: EFFI-SHARP-XX...
Leistung: EFFI-SHARP-PWR-XX...
FocusLight: EFFI-SHARP-FL-XX...

> Wahl der C-Mount-Objektive für EFFI-SHARP-CM

Die EFFI-Sharp ist für die Verwendung mit einem C-Mount-Projektionsobjektiv (M25.4) vorgesehen. Dieses Objektiv ist nicht im Lieferumfang des Projektors enthalten. EFFILUX bietet eine große Auswahl an Objektiven an, weitere Informationen finden Sie auf unserer Seite Objektive. Schauen Sie in der Dokumentation nach, um die Größe des projizierten Musters in Abhängigkeit vom gewählten Objektiv zu ermitteln.

Info-LogoUm Verzerrungen zu vermeiden, empfiehlt EFFILUX die Verwendung eines 1"-Sensor-Objektivs für Masken mit rechteckigen Mustern, wie z. B. Punktwolken.




EFFO-KW-6-F1.8-1"-HR-CM EFFO-KW-8-F1.4-1"-HR-CM EFFO-RC-12.5-F1.8-1"-LR-CM EFFO-KW-16-F1.4-1"-HR-CM EFFO-VS-25-F1.4-1"-LR-CM EFFO-KW-35-F1.4-1"-HR-CM EFFO-RC-50-F1.4-1"-LR-CM EFFO-KW-75-F1.8-1''-HR-CM
Brennweite 6 mm 8 mm 12,5 mm 16 mm 25 mm 35 mm 50 mm 75 mm
Blendenöffnung F1.8 F1.4 F1.8 F1.4 F1.4 F1.4 F1.4 F1.8
Blickwinkel (HxV) 96,8°x79,4° 79,4°x63° 55,5° 44,3°x33,6° 16,1°x19,0° 20,9°x15,8° 14,4° 9,7°x7,3°
Filterhalter x M55 P=0,75 M40.5 P=0,5 M35.5 P=0,5 M27 P=0,5 M35.5 P=0,5 M46 P=0,75 M46 P=0,75

- Erhältliche Wellenlängen -

Farbe
UV
Blau Grün Rot IR Weiß
(T°= 5500 K ± 500 K)
ZZZ: Wellenlänge (nm) 365 405 465 525 625 850 000

Referenzcodes:
Standard: EFFI-SHARP-XX-ZZZ...
Leistung: EFFI-SHARP-PWR-XX-ZZZ...
FocusLight: EFFI-SHARP-FL-XX-ZZZ...

- Maske -

Maske Darstellung der EFFI-Sharp-Projektion der Form eines Quadrats mit abgerundeten Ecken. Darstellung der EFFI-Sharp-Projektion der Form eines Kreises. Darstellung der EFFI-Sharp-Projektion der Form eines Halbmondes.
M: Formnummer 1 2 3
Maskenabmessungen 9x9 mm Ø15,1 mm R = 9,5 mm

Referenzcodes:
Standard: EFFI-SHARP-XX-ZZZ-M
Power: EFFI-SHARP-PWR-XX-ZZZ-M
FocusLight: EFFI-SHARP-FL-XX-ZZZ-M

M: 1, 2 oder 3
Für kundenspezifische Formen kontaktieren Sie uns bitte.


- Zusätzliche Optionen -

> Option: Polarisationsfilter

Mit dem Polarisationsfilter-Zubehör ist es möglich, die Blendung des Werkstücks zu beseitigen, was die Aufnahme eines für die Anwendung geeigneten Bildes ohne Hotspot erleichtert.


Referenzcodes:
Standard: EFFI-SHARP-XX-ZZZ-M-POL
Power: EFFI-SHARP-PWR-XX-ZZZ-M-POL
FocusLight: EFFI-SHARP-FL-XX-ZZZ-M-POL

POL: Polarisationsfilter-Zubehör
Für den Polarisationsfilter fügen Sie -POL an den Referenzcode an

Bild einer Kamera, die von einer Standard-Effi-FD für die industrielle Bildverarbeitung und Qualitätskontrolle beleuchtet wird Bild einer Kamera, die von einer Effi-FD mit Polarisationsfilter für die industrielle Bildverarbeitung und Qualitätskontrolle beleuchtet wird

> Option: Pure UV

In Verbindung mit der 365-nm-EFFI-Sharp ist die PureUV-Technologie ein innovatives System, das den Fluoreszenzeffekt erheblich verbessert und gleichzeitig Blendungen beseitigt und den Kontrast erhöht.


Referenzcodes:
Standard: EFFI-SHARP-XX-ZZZ-M-PUV
Power: EFFI-SHARP-PWR-XX-ZZZ-M-PUV
FocusLight: EFFI-SHARP-FL-XX-ZZZ-M-PUV
Für Sharp Pure UV fügen Sie -PUV an den Referenzcode an.


ohne mit

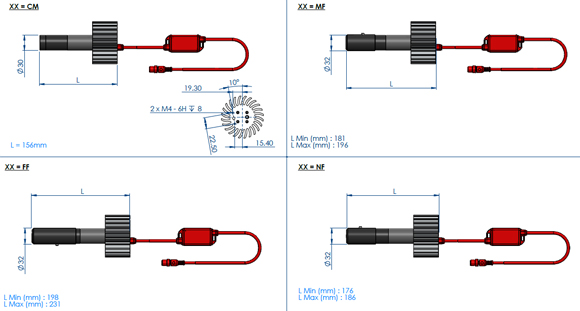

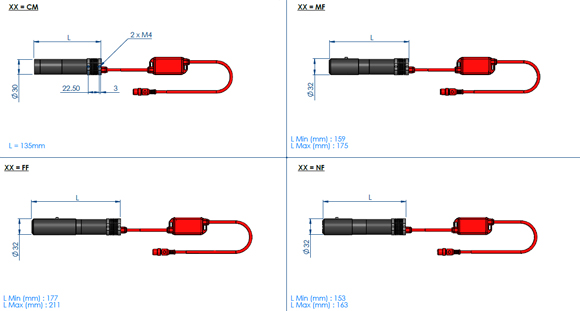

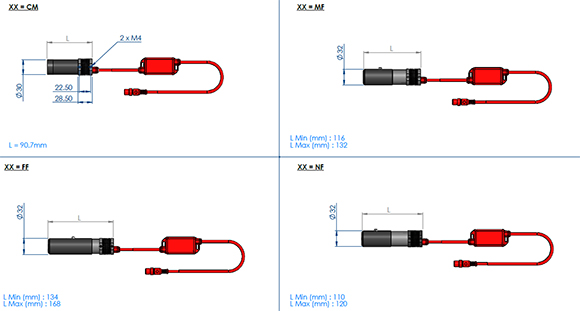

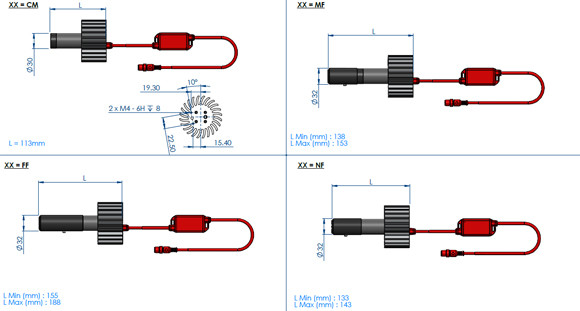

Die Zeichnung und das Gewicht der Produkte finden Sie auf der Seite Technische Dokumente.

- EFFI-Sharp -


EFFI-Sharp EFFI-Sharp PWR EFFI-Sharp FL
CM NF MF FF CM NF MF FF NF MF FF
Produktlänge
Je nach Fokus
Min. 110 mm 116 mm 132 mm 144 mm 149 mm 166 mm 163 mm 168 mm 185 mm
Max. 120 mm 132 mm 166 mm 154 mm 165 mm 200 mm 173 mm 173 mm 219 mm
Produkt

Info-LogoBei der Standardversion: Vier M4x0,7-Bohrungen können zur Befestigung des Produkts verwendet werden.
Bei der POWER-Version: Zwei M4x0,7-Bohrungen und eine M6x1-Bohrung können zur Befestigung des Produkts verwendet werden.
Die Installation von EFFI-Sharp ist dank des Effilux-Befestigungszubehörs einfach.

- Anschlüsse (Standardversion) -


Der EFFI-Sharp und der EFFI-Sharp Power werden über einen 5-poligen M12-Stecker direkt mit 24 V DC versorgt. Achtung, der AIC-Pin muss angeschlossen sein.

Eigenschaften des 5-poligen M12-Steckers zur Stromversorgung der Effi-Sharp für die industrielle Bildverarbeitung und Qualitätskontrolle.
Pinnummer Bezeichnung Kabelfarbe
1 +24 V braun
2 k.A. weiß
3 GND blau
4 AIC: Analoge Intensitätssteuerung schwarz
5 k.A. grau

- AIC-Steuerung -


Diagramm zur Darstellung des von einer Effi-BL erzeugten Lichts in Abhängigkeit von dem von einem DIM-Pin empfangenen Strom – Zum Einsatz in der industriellen Bildverarbeitung und Qualitätskontrolle.

Der EFFI-Sharp wird über eine 24-V-DC-Quelle versorgt.
Mit Hilfe des AIC-Pins kann die Lichtintensität linear eingestellt werden:
• 0 V – Voll EIN
• 5 V-24 V – AUS


- Option: -STR-Version

Eigenschaften des 3-poligen M18-Steckers zur Stromversorgung der Effi-Sharp für die industrielle Bildverarbeitung und Qualitätskontrolle.

Standardversion: M12-Stecker – AIC (siehe vorherigen Abschnitt)
-STR-Expertenversion: M8-Stecker – Direkte Steuerung

Bitte beachten Sie das Datenblatt für diese spezielle Betriebsart.

Gefahr-LogoIm Expertenmodus werden die LEDs unter Spannung gesetzt, es gibt keinen Schutz. Der in der Dokumentation definierte Maximalstrom für eine bestimmte Frequenz und Impulszeit darf nicht überschritten werden.

Referenzcodes:
Standard: EFFI-SHARP-XX-ZZZ-M-STR
Power: EFFI-SHARP-PWR-XX-ZZZ-M-STR
FocusLight: EFFI-SHARP-FL-XX-ZZZ-M-STR

Info-LogoDie EFFI-Sharp-Version -STR kann mit einem Blitzcontroller betrieben werden. Siehe das Blitzcontroller-Zubehör EFFI-IPSC4.

- Optisches Zubehör -

- Befestigungslösungen für Leuchten und Kameras -

- Elektronisches Zubehör -

- Kundenspezifische Ausführung -

Maßgeschneiderte Maske

Wellenlänge


Für alle anderen Anfragen kontaktieren Sie bitte EFFILUX.
