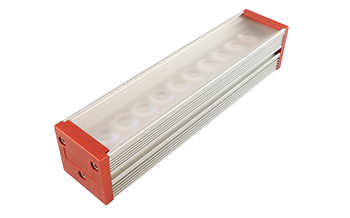

EFFI-Flex lichtbalke mit einstellbaren Linsen.

EFFI-Flex-LED-Leisten sind mit Hochleistungs-LEDs ausgestattet, die mehrere Lösungen in einer einzigen Leuchte bieten, indem sie verschiedene Objektiveinstellungspositionen bieten.



Es ist farblich anpassbar, kompakt und dank seines Profils bequem zu befestigen. Dank seiner mehr oder weniger diffusen und polarisierenden Fenster bietet EFFI-Flex eine gerichtete, streifende oder diffuse Beleuchtung, die für eine Vielzahl von Anwendungen in den Bereichen Bildverarbeitung, Robotik, Logistik usw. geeignet ist.

  • Flexibilität bei der Wahl des Diffusors und des Abstrahlwinkels (von 90 ° bis 10 °), um den richtigen Kompromiss zwischen Leistung, beleuchteter Fläche und Homogenität zu finden.
  • Eingebauter Treiber mit Auto-Strobe -Funktion, die die Leistung im Overdrive-Modus im Vergleich zum Dauermodus automatisch um 300% erhöht.
  • Robustes Design für komplexe Umgebungsanwendungen.

Datenblatt
Betriebsanleitung
genereller Plan
Produktkonfigurator EN

- Technische Daten -


- Länge von EFFI-FLEX -

XXX : number of LED 1 3 5 10 15 in 5 LED increment
Optical length Standard version (every 2 cm) 20mm 60mm 100mm 200mm 300mm Max 2900mm (145 LED)*
Version 1 LED / 2 positions (every 4 cm) - - 200mm 400mm 600mm Max 2900mm (70 LED)*

* For standard lead time. Ask EFFILUX for longer sizes (up to 6m).

Bezeichnung: EFFI-FLEX-XXX...

For the 1 LED / 2 version, add -L2 (Length x 2) before the number of LEDs

Different sizes of EFFI-Flex depending on the number of LEDs.

- Verfügbare Wellenlängen -

> Einfarbige Version

Farbe
UV*

Blau

Grün

Rot

IR
Weiß
(T°= 5500K ± 500K)
ZZZ: Wellenlänge (nm) 365 405 465 525 625 850 000

* Für die UV 365-Wellenlänge: Keine Linse (nicht kompatibel) und PMMA-Scheibe für UV-Strahlung behandelt.

Bezeichnung: EFFI-FLEX-XXX-ZZZ...

Jede andere Wellenlänge ist auf Anfrage erhältlich.
Zum Beispiel: 385mm, 660 nm, 740 nm, 940 nm, ...

Beispiel für Effi-Flex mit UV-Wellenlänge

> Option: Multispektrale Version

Zweifarbiger EFFI-Flex:
Der Treiber wird aus 10 LEDs in den EFFI-Flex integriert,
ansonsten wird der Treiber ausgelagert.
Bezeichnung: EFFI-FLEX-XXX-ZZZ-ZZZ...
Beispiel: EFFI-FLEX-XXX-465-525...


Diagramm der Verteilung von LEDs auf einem Bicolour EFFI-Flex - Wird für die Bildverarbeitung und Qualitätskontrolle verwendet.

EFFI-Flex Tricolore:
Der Treiber wird über 9 LEDs in den EFFI-Flex integriert,
ansonsten wird der Treiber ausgelagert.
-Wenn RGB
Bezeichnung: EFFI-FLEX-XXX-RGB...

-Wenn WUI (Weiß-UV-IR):
Bezeichnung: EFFI-FLEX-XXX-WUI...

Diagramm zur Verteilung der LEDs auf einem Tricolor EFFI-Flex - Wird für die Bildverarbeitung und Qualitätskontrolle verwendet.

Effilux bietet ein 3-Wege 3-Wege-Potentiometer zur unabhängigen Steuerung jeder Farbe.

Produktübersicht EFFI-Flex Tricolor oder Bicolor - Dient zur Bildverarbeitung und Qualitätskontrolle.

> Option: Hyperspektrale Version

EFFI-FLEX Hyperspektral:
Vis-NIR-Breitband-Hyperspektral-LED-Leiste, die aus einer einzigen Quelle mit
kontinuierlichem Spektrum erstellt wurde.
Bezeichnung: EFFI-FLEX-HSI-XXXX-WW-PP (XXXX: Optische Länge)



Weitere Informationen zu Effilux Multi-und Hyperspektral-Technologien und
möglichen Spektren finden Sie auf dieser Seite .


Spektrum der von CCS erstellten HSI-LED

> Option: SWIR-Version



Der EFFI-Flex und der EFFI-Flex Compact sind auch in der SWIR-Reihe von Effilux erhältlich.
Verfügbare Wellenlänge: 980nm, 1050nm, 1150nm, 1200nm, 1300nm, 1450nm, 1550nm, 1650nm.

Wenden Sie sich an Effilux , um weitere Informationen zu erhalten.

- Fenster -

TR: transparent
SD: Semi-Sendungen
OP: opalen
Vorstellung der verschiedenen auf Effi-Flex erhältlichen transparenten, semidiffusen und opalinen Glasarten für die Bildverarbeitung und Qualitätskontrolle


EFFILUX bietet verschiedene Arten von Wechselglas an, um je nach Art des zu kontrollierenden Objekts den richtigen Kompromiss zwischen Leistung und Homogenität zu finden.

Siehe optisches Zubehör Glas.

Bezeichnung: EFFI-FLEX-XXX-ZZZ-WW...

Wenn nicht anders angegeben, Standard-Halbdiffusionsglas(SD)

- Abstrahlwinkel entsprechend der Position des Objektivs -


Vorstellung der verschiedenen Objektive der Effi-Flex

EFFI-Flex bietet 4 Linsenkonfigurationen, die manuell angepasst werden können, um den Übertragungswinkel zu ändern.

Position P0 P1 P2 P3
Winkel
Darstellung des 90 ° Abstrahlwinkels eines Effi-Flex ohne Linse
90°: sans lentille
Darstellung des 45 ° Abstrahlwinkels eines Effi-Flex, der mit einer Linse in Position 1 ausgestattet ist
45°
Darstellung des Abstrahlwinkels von 25 ° eines Effi-Flex, der mit einer Linse in Position 2 ausgestattet ist
25°
Darstellung des Abstrahlwinkels von 10 ° eines Effi-Flex, der mit einer in Position 3 platzierten Linse ausgestattet ist
10°

Bezeichnung: EFFI-FLEX-XXX-ZZZ-WW-PP

Wenn nicht angegeben, wird standardmäßig P2 verwendet

- Zusätzliche Option -

> Option: Polarisator

Mit dem optischen Zubehör Polarizer können Sie Blendungen entfernen, die durch die Beleuchtung der zu kontrollierenden Teile verursacht werden. Die Kamera kann dann das Teil analysieren, ohne von Glanzeffekten gestört zu werden.


Bezeichnung: EFFI-FLEX-XXX-ZZZ-WW-PP-POL
POL: Polarisator Zubehör

Wenn Polarisator, fügen Sie -POL in der Bezeichnung hinzu
Möglichkeit, das Zubehör alleine zu bestellen, siehe Bezeichnung hier

Der Standardpolarisator ist nicht für die kontinuierliche Verwendung von blauem oder weißem Licht geeignet. Für diese Anwendungen ist die Verwendung eines hochbeständigen Polarisators erforderlich.Verfügbar bis EFFI-Flex-45.
Wenn ein hochbeständiger Polarisator verwendet wird, fügen Sie -POL-HDY in der Bezeichnung.

Vision of a camera lit by a standard Effi-FD for industrial vision and quality control Vision of a camera lit by an Effi-FD equipped with a Polarizer for industrial vision and quality control

> Option: Linescan

Dank des optischen Zubehörs Linescan kann die EFFI-Flex-LED-Leiste in eine lineare Beleuchtung oder schwache Beleuchtung : EFFI-Flex-Linescan.


Bezeichnung: EFFI-FLEX-XXX-ZZZ-TR-P3-LS
LS: Linescan-Zubehör

Wenn Sie Flex-Linescan verwenden, fügen Sie -LS in der Bezeichnung hinzu
Möglichkeit, das Zubehör alleine zu bestellen, siehe Bezeichnung hier

Vision einer Kamera, die von einem Standard-Effi-Flex für die Bildverarbeitung und Qualitätskontrolle beleuchtet wird Vision einer mit Effi-Flex beleuchteten Kamera, die mit einem Linescan zur Bildverarbeitung und Qualitätskontrolle ausgestattet ist

> Option: Zylinderlinse

Bezeichnung: EFFI-FLEX-XXX-ZZZ-TR-P1-LS-CYL
CYL: Zubehör für externe Zylinderlinsen

Bei zylindrischem Flex fügen Sie -CYL in der Bezeichnung hinzu.
Typische Konfiguration: EFFI-FLEX-XXX-ZZZ-TR-P1-LS-CYL.

Vorstellung eines zylindrischen EFFI-flex, realisiert von Effilux für die industrielle Vision und die Qualitätskontrolle

> Option: Pure UV

Die PureUV-Technologie von EFFILUX für 365-nm-EFFI-Flex unterdrückt unerwünschte Reflexionen und bietet den bestmöglichen Kontrast für Fluoreszenzanwendungen. Weitere Informationen zu den UV- und PureUV-Lösungen von Effilux finden Sie auf dieser Seite.


Bezeichnung: EFFI-FLEX-XXX-365-TR-P0-PUV
Wenn Sie Flex PureUV verwenden, fügen Sie -PUV in der Bezeichnung hinzu.

sans avec

- CAD -

> Genereller Plan



Genereller Plan
Generischer EFFI-Flex-Plan, damit Kunden die Abmessungen der gesamten Leiste haben können
Optical Length
Standard version Lop= 20mm x Number of LEDs
L2 Version (1 LED / 2 positions) Lop= 40mm x Number of LEDs

> Datei STEP

Version 1 LED 3 LED 5 LED 10 LED 15 LED 20 LED 25 LED 30 LED ...
Länge (mm)
Standard version
...
Länge (mm)
L2 Version (1 LED / 2 positions)
- - ...

You can find the drawing and the weight of the products in the technical doc page.

- EFFI-FLEX mechanische Versionen -


Dichtung "Working" Körper Wasserkühlung möglich
(für hohe Leistung)
Glatte Wände
(Anti-Staub)
Agri-Food-Version verfügbar (FOOD-Option)
Standardversion
EFFI-FLEX
Kompakte Version
EFFI-FLEX-CPT
Edelstahlausführung
EFFI-FLEX-IP69K

The EFFI-FLEX is fitted with a T-NUT M6 groove on the back and a NUT M6 groove on the side. Effilux offers compatible fixing accessories.


Zeigt die verschiedenen EFFI-Flex (EFFI-Flex / EFFI-Flex-CPT / EFFI-Flex-IP69K)

- Auto-Strobe-Version (Standard) -

> Steckverbinder

Der EFFI-Flex wird über einen M12 - 4-poligen Stecker direkt mit 24V Gleichstrom versorgt. Achtung, der Auslösestift muss angeschlossen sein.

Anschlüsse Pin Effi-Flex für industrielle Bildverarbeitung und Qualitätskontrolle
Zahlenstift Bezeichnung Kabelfarbe
1 +24V Braun
2 n.a. Weiß
3 GND Blau
4 TRIGGER PNP [Trigger bei steigender Flanke] für Auto-Strobe
Licht an, wenn VPNP > 3V DC
Max 24V DC
Schwarz

> So funktioniert der Auto-Strobe

Grafische Darstellung der Ausgangsintensitätskurve des Effi-Flex-Auto-Strobe-Treiber-Overdrives
Effi-flex ELS Stroboskopbeleuchtung LED-Leiste mit hoher Leistung, direkt oder streifend oder Hintergrundbeleuchtung für industrielle Sicht und Qualitätskontrolle

> Option: NPN-Verbindung

Auf Anfrage kann Effilux den Pin 2 des M12-Steckverbinders für die Verwendung in NPN [Trigger bei fallender Flanke] für die Auto-Strobe verdrahten.
In diesem Fall leuchtet, wenn VNPN

Bezeichnung : EFFI-FLEX-[...] - NPN

- Option: Dimmbare Version (ELS)


Das Standardprodukt (Auto-Strobe) ist nicht dimmbar. EFFILUX bietet eine alternative elektronische Konfiguration, die für den Dauereinsatz und lineare Anwendungen geeignet ist. Mit dieser Version können Sie die Lichtintensität des Produkts entsprechend dem Eingangssignal (DIM) einstellen: ELS-Modus

> Steckverbinder

Der EFFI-Flex wird über einen M12 - 4-poligen Stecker direkt mit 24V Gleichstrom versorgt.

Anschlüsse Pin Effi-Flex für industrielle Bildverarbeitung und Qualitätskontrolle
Zahlenstift Bezeichnung Kabelfarbe
1 +24V Braun
2 n.a. Weiß
3 GND Blau
4 AIC: Analoge Intensitätsregelung
Max 24V DC
Schwarz

> So funktioniert AIC


Grafische Darstellung der Ausgangsintensitätskurve des Effi-Flex-Auto-Strobe-Treiber-Overdrives
Effi-flex ELS Stroboskopbeleuchtung LED-Leiste mit hoher Leistung, direkt oder streifend oder Hintergrundbeleuchtung für industrielle Sicht und Qualitätskontrolle

Steuerung der Ausgangsintensität entsprechend dem AIC-Eingangssignal

Effi-flex ELS Stroboskopbeleuchtung LED-Leiste mit hoher Leistung, direkt oder streifend oder Hintergrundbeleuchtung für industrielle Sicht und Qualitätskontrolle

Bezeichnung: EFFI-FLEX-[...]*-ELS-VVV-UUU
VVV: Ausgangsstrom (100%), Standard 350.

Es sind auch leistungsstärkere Versionen erhältlich, die eine spezielle Kühlung erfordern. Wenden Siesich an Effilux, um weitere Informationen zu erhalten.

UUU: DIM-Regelbereich (24V, 10 V oder 5 V)
Version ELS-IN: Inverse Version (maximale Intensität zu DIM = 0V)

- Reaktionszeit -


Bezeichnung Time (built-in driver)
Rise time ( TM ) 8µs
Response rise time ( TRM ) 5µs
Fall time ( TD ) 5µs
Response fall time ( TRD ) 5µs



- Auf Anfrage -

Custom cap

Other positions of connector

multispectral RGBW


Für alle anderen Anfragen wenden Sie sich bitte an EFFILUX.
