EFFI-BHD Backlight de petites dimensions

effi-bhd petit backlight rétro-éclairage à led pour la vision industrielle et le contrôle qualité

- Description -

EFFI-BHD / BHDS * est un backlight à LED conçu pour l'inspection d'objets de petites tailles (vis, écrous, aiguilles...). Ce système d'éclairage est homogène à 85% et facilement intégrable grâce à son épaisseur fine et à sa fixation sur le côté.

* Disponible pour la France, l'Allemagne et la Suisse

- Applications -

  • Contrôle qualité par rétro-éclairage


Schéma fonctionnement d'une application d'un Effi-BHD pour la vision industrielle et le contrôle qualité

- Références -

BHDS

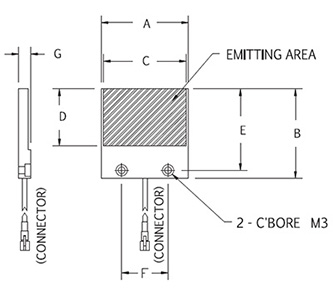

Schéma présentant les divers composants et leurs dimensions d'un Effi-BHDS utilisé pour la vision industrielle et le contrôle qualité

BHD

Schéma présentant les divers composants et leurs dimensions d'un Effi-BHD utilisé pour la vision industrielle et le contrôle qualité


> BHDS

Référence A (mm) B (mm) C (mm) D (mm) G (mm) Couleur (X) Tension / Puissance Intensité CAO Fiche technique
EFFI-BHDS-00-25X36-1-X 38.5 43.5 36.5 25 5.3
24V / 0.36W
24V / 0.48W
15mA
20mA
logo STEP logo Drawing product
EFFI-BHDS-00-31X58-1-X 60 43.5 58 31 5.3 24V / 0.72W 20mA logo STEP logo Drawing product
EFFI-BHDS-00-070-1-X 98.5 84.5 70 70 5.3 24V / 2.16W 30mA logo STEP logo Drawing product

logo infoRemplacez X dans la référence par la couleur souhaitée : ● R / ● G / ● B / W


> BHD

Référence A (mm) B (mm) C (mm) D (mm) E (mm) Couleur (X) Tension / Puissance Intensité CAO Fiche technique
EFFI-BHD-00-070-1-X 98.5 91.5 68.5 70 5.3 24V / 2.88W 120mA logo STEP logo Drawing product
EFFI-BHD-00-100-1-X 128.5 121.5 100 100 5.3
24V / 4.32W
24V / 3.84W
180mA
160mA
logo STEP logo Drawing product

logo infoRemplacez X dans la référence par la couleur souhaitée : ● R / ● G / ● B / W
