EFFI-IDT éclairage tunnel de type indirect

effi-idt éclairage à led tunnel de type indirect pour la vision industrielle  et le contrôle qualité

- Description -

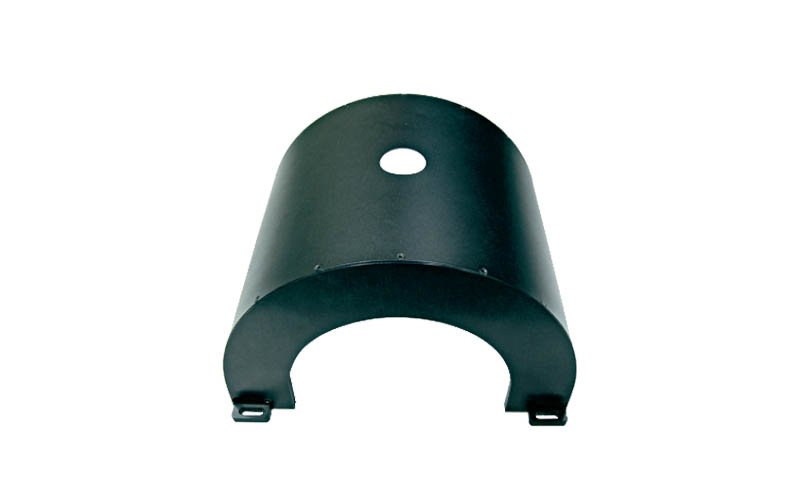

EFFI-IDT3 * est un éclairage de type dôme en forme de tunnel. Son avantage par rapport au dôme classique est le fait de présenter une forme cylindrique ouverte de chaque côté.

Ce système d'éclairage est idéal pour s'affranchir des zones d'ombres et des tâches lumineuses sur des pièces cylindriques réfléchissantes.

* Disponible pour la France, l'Allemagne et la Suisse


Notice
Schéma expliquant  le fonctionnement de la réflexion des rayons lumineux sur les parois de l'Effi-IDT afin d'éclairer de manière optimale l'objet

- Références -

IDT3

Schéma représentant les dimensions de l'Effi-IDT3 pour la vision industrielle et le contrôle qualité


> IDT3

Référence A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) Couleur (X) Tension / Puissance Intensité CAO Fiche technique
EFFI-IDT3-00-120-1-X 148.0 133.0 25.0 133.6 75.0 61.3 44.0 91.5 122.5
24V / 8.64W
24V / 7.68W
360mA
320mA
EFFI-IDT3-00-150-1-X 177.8 163.0 25.0 163.8 103.9 76.3 74.0 106.5 152.5
24V / 10.80W
24V / 9.60W
450mA
400mA
EFFI-IDT3-00-200-1-X 227.2 163.0 25.0 213.2 105.0 101.3 124.0 131.5 202.5
24V / 10.80W
24V / 9.60W
450mA
400mA
EFFI-IDT3-00-120-1-RGB 148.0 133.0 25.0 133.6 75.0 61.3 44.0 91.5 122.5 24V / 4.80W
24V / 3.84W
24V / 3.84W
200mA
160mA
160mA
EFFI-IDT3-00-150-1-RGB 177.8 163.0 25.0 163.8 103.9 76.3 74.0 106.5 152.5 24V / 6.00W
24V / 4.80W
24v/ 4.80W
250mA
200mA
200mA
EFFI-IDT3-00-200-1-RGB 227.2 163.0 25.0 213.2 105.0 101.3 124.0 131.5 202.5 24V / 6.00W
24V / 4.80W
24V / 4.80W
250mA
200mA
200mA


logo infoRemplacez X dans la référence par la couleur souhaitée : ● R / ● G / ● B / ○ W
