EFFI-IDS dôme à éclairage indirect

effi-ids dôme à éclairage à led indirect pour la vision indutrielle et le contrôle qualité

- Description -

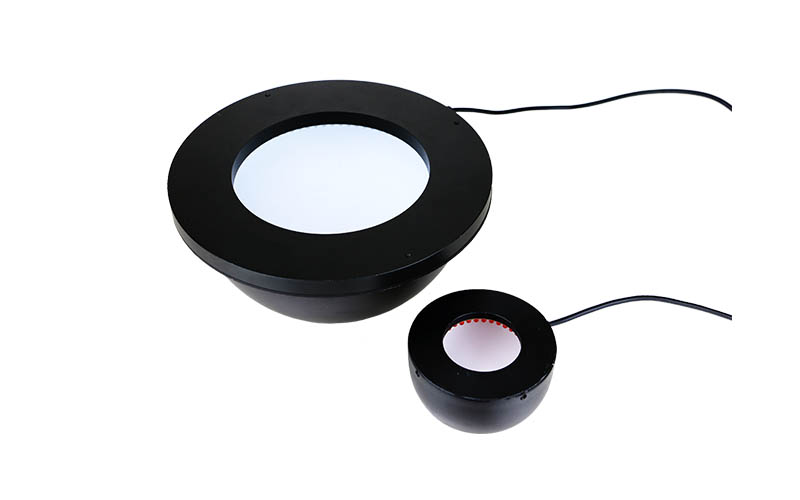

EFFI-IDS* est un éclairage de type dôme. Ce système va être optimal pour l'inspection de puces, d'objets circulaires ou cylindriques, de soudures, etc.

Avec sa lumière multi-directionnelle et indirecte, il supprime les "reflets" de lumière ou des ombres que l'on peut observer sur les pièces réfléchissantes.

* Disponible pour la France, l'Allemagne et la Suisse

- Applications -

  • Inspection de pièces métalliques
  • Inspection de surfaces planes
  • Inspection de pièces réfléchissantes

Notice


Schéma expliquant le fonctionnement de la réflexion des rayons lumineux sur les parois de l'Effi-IDQ afin d'éclairer de manière optimale l'objet.

- Références -



Référence A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Couleur (X) Tension / Puissance Intensité CAO Fiche technique
EFFI-IDS5-00-050-1-X 68.0 10.0 60.0 33.8 53.0 37.4 9.0

IR850
24V / 5.83W
24V / 7.56W
24V / 1.54W
243mA
315mA
64mA
EFFI-IDS5-00-070-1-X 95.0 20.0 85.0 44.5 78.0 61.0 9.0

IR850
24V / 9.07W
24V / 11.76W
24V / 2.304W
378mA
490mA
96mA
EFFI-IDS5-00-100-1-X 118.0 25.0 110.0 56.8 103.0 85.4 9.0

IR850
24V / 12.96W
24V / 16.8W
24V / 3.84W
540mA
700mA
160mA
EFFI-IDS5-00-150-1-X 185.0 40.0 172.0 89.8 165.0 138.0 12.0

IR850
24V / 21.6W
24V / 22.32W
24V / 24W
900mA
930mA
1000mA
EFFI-IDS5-00-200-1-X 232.0 50.0 222.0 112.8 212.0 193.0 12.0

IR850
24V / 31.92W
24V / 33.12W
24V / 30W
1330mA
1380mA
1250mA
EFFI-IDS5-00-250-1-X 284.0 50.0 272.0 139.4 261.6 240.0 12.0

IR850
24V / 36.0W
24V / 38.4W
24V / 36.0W
1500mA
150mA
1500mA
EFFI-IDS4-00-360-X-X 381.0 36.5 369.0 189.0 360.0 300.0 12.0
24V / 37.2W
24V / 37.2W
1550mA
1550mA
EFFI-IDS4-00-150-1-RGB 185.0 40.0 172.0 89.8 165.0 113.0 12.0
24V / 7.2W
24V / 6.72W
24V / 6.72W
300mA
280mA
280mA
EFFI-IDS4-00-200-1-RGB 232.0 50.0 222.0 112.8 212.0 160.0 12.0
24V / 6.72W
24V / 6.72W
24V / 6.72W
280mA
280mA
280mA

logo infoRemplacez X dans la référence par la couleur souhaitée : ● R / ● G / ● B / ○ W
