EFFI-LBRX Mini barre de LED

effi-lbrx éclairage mini barre de led haute puissance direct ou rasant pour la vision industrielle et le contrôle qualité

- Description -

EFFI-LBRX * est un éclairage très compact, de petite taille, facile à intégrer dans des applications où les contraintes mécaniques deviennent vite gênantes.

Ces systèmes peuvent être montés avec plusieurs angles d'inclinaison pour éclairer différentes zones.

* Disponible pour la France, l'Allemagne et la Suisse

- Applications -

  • Éclairage général
  • Inspection de labels
  • Inspection de caractères
  • Reconnaissance de codes


Schéma fonctionnement d'une application d'un Effi-LBRX pour la vision industrielle et le contrôle qualité.

- Références -

3 rangées de LED

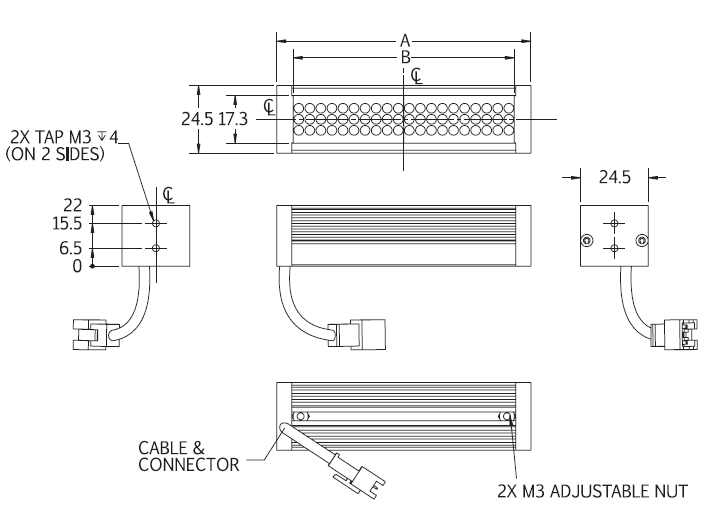

Schéma représentant les dimensions des composants d'un Effi-LBRX en version 3 rangées de LED pour la vision industrielle et le contrôle qualité.

6 rangées de LED

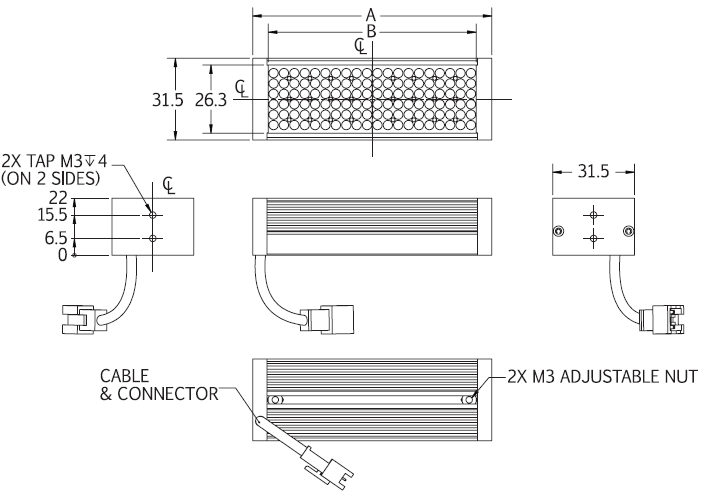

Schéma représentant les dimensions des composants d'un Effi-LBRX en version 6 rangées de LED pour la vision industrielle et le contrôle qualité.


> 3 rangées de LED

Référence A (mm) B (mm) Couleur Tension / Puissance Intensité CAO Fiche technique
EFFI-LBRX-00-040-3-X 52.0 40.0

IR850
24V / 0.79W
24V / 1.01W
33mA
42mA
EFFI-LBRX-00-080-3-X 92.0 80.0

IR850
24V / 1.58W
24V / 2.02W
66mA
84mA
EFFI-LBRX-00-120-3-X 132.0 120.0

IR850
24V / 2.38W
24V / 3.02W
99mA
126mA
EFFI-LBRX-00-160-3-X 172.0 160.0

IR850
24V / 3.17W
24V / 4.03W
132mA
168mA
EFFI-LBRX-00-200-3-X 212.0 200.0

IR850
24V / 3.96W
24V / 5.04W
165mA
210mA

logo infoRemplacez X dans la référence par la couleur souhaitée : ● R / ● G / ● B / ○ W


> 6 rangées de LED

Référence A(mm) B (mm) Couleur Tension / Puissance Intensité CAO Fiche technique
EFFI-LBRX-00-040-6-X 52.0 40.0

IR850
24V / 1.87W
24V / 1.73W
78mA
72mA
EFFI-LBRX-00-080-6-X 92.0 80.0

IR850
24V / 3.74W
24V / 3.46W
156mA
144mA
EFFI-LBRX-00-120-6-X 132.0 120.0

IR850
24V / 5.62W
24V / 5.18W
234mA
216mA
EFFI-LBRX-00-160-6-X 172.0 160.0

IR850
24V / 7.49W
24V / 6.91W
312mA
288mA
EFFI-LBRX-00-200-6-X 212.0 200.0

IR850
24V / 9.36W
24V / 8.64W
390mA
360mA

logo infoRemplacez X dans la référence par la couleur souhaitée : ● R / ● G / ● B / ○ W
