EFFI-LBRQ Multiples barres de LED rectangulaires

effi-lbrq éclairage mini barre de led haute puissance direct ou rasant pour la vision industrielle et le contrôle qualité

- Description -

EFFI-LBRQ * est un éclairage polyvalent.

Chaque barre peut être inclinée différemment et offrir plusieurs angles d'inclinaison permettant ainsi d'éclairer différentes zones.

* Disponible pour la France, l'Allemagne et la Suisse

- Applications -

  • Éclairage général
  • Inspection de plomb
  • Inspection de caractères
  • Reconnaissance de codes

Notice

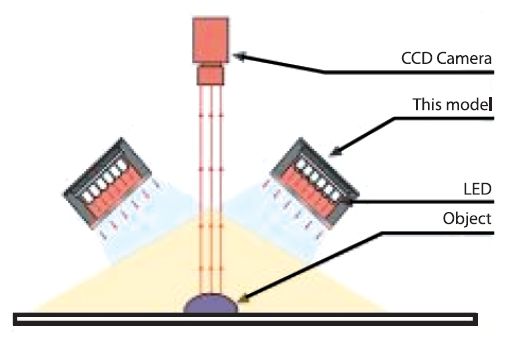

Schéma fonctionnement d'une application d'un Effi-LBRQ pour la vision industrielle et le contrôle qualité.

- Références -

3 rangées de LED

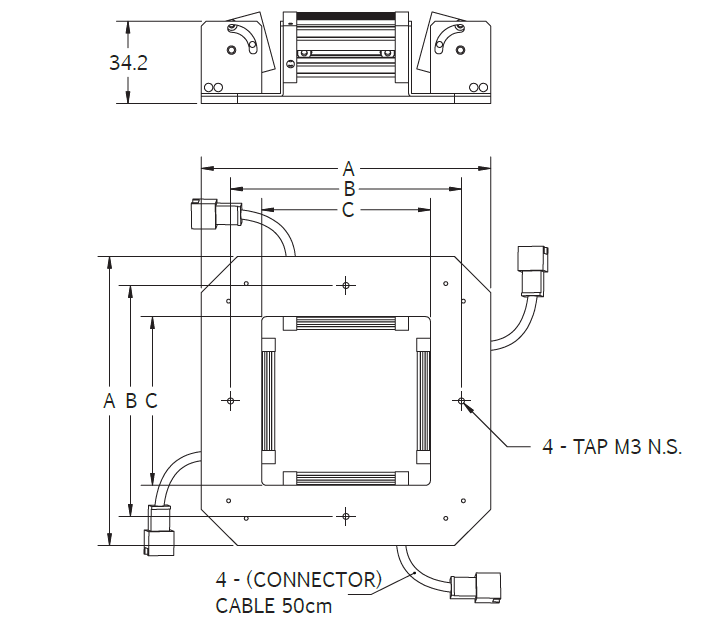

Schéma représentant les dimensions des composants d'un Effi-LBRQ en version 3 rangées de LED pour la vision industrielle et le contrôle qualité.

6 rangées de LED

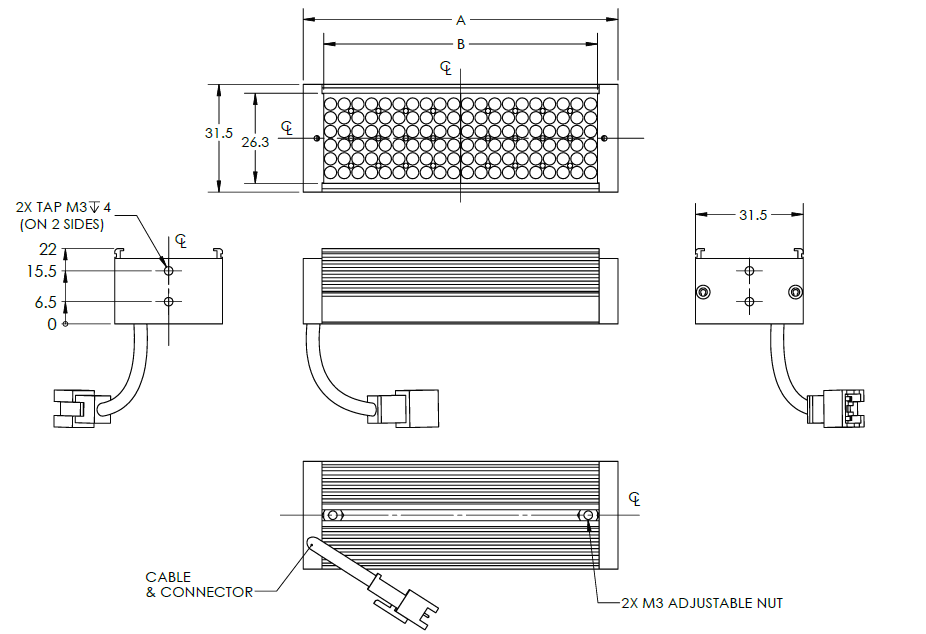

Schéma représentant les dimensions des composants d'un Effi-LBRQ en version 6 rangées de LED pour la vision industrielle et le contrôle qualité.


> 3 rangées de LED

Référence A (mm) B (mm) C (mm) Couleur Tension / Puissance Intensité CAO Fiche technique
EFFI-LBRQ-00-040-3-X 120.0 95.8 70.0

IR850
24V / 3.17W
24V / 4.03W
24V / 4.32W
24V / 4.80W
132mA
168mA
180mA
200mA
EFFI-LBRQ-00-080-3-X 160.0 135.8 110.0

IR850
24V / 6.34W
24V / 8.06W
24V / 8.64W
24V / 9.60W
264mA
336mA
360mA
400mA
EFFI-LBRQ-00-120-3-X 200.0 175.8 150.0

IR850
24V / 9.50W
24V / 12.10W
24V / 12.96W
24V / 14.40W
396mA
504mA
540mA
600mA
EFFI-LBRQ-00-160-3-X 240.0 215.8 190.0

IR850
24V / 12.67W
24V / 16.13W
24V / 17.28W
24V / 19.20W
528mA
672mA
720mA
800mA
EFFI-LBRQ-00-200-3-X 280.0 255.8 230.0

IR850
24V / 15.84W
24V / 20.16W
24V / 21.60W
24V / 24.00W
660mA
840mA
900mA
1000mA

logo infoRemplacez X dans la référence par la couleur souhaitée : ● R / ● G / ● B / ○ W


> 6 rangées de LED

Référence A (mm) B (mm) C (mm) Couleur Tension / Puissance Intensité CAO Fiche technique
EFFI-LBRQ-00-040-6-X 120.0 95.8 70.0

IR850
24V / 7.49W
24V / 6.91W
24V / 6.91W
24V / 9.22W
312mA
288mA
288mA
384mA
EFFI-LBRQ-00-080-6-X 160.0 135.8 110.0

IR850
24V / 14.98W
24V / 13.82W
24V / 13.82W
24V / 18.43W
624mA
576mA
576mA
768mA
EFFI-LBRQ-00-120-6-X 200.0 175.8 150.0

IR850
24V / 22.46W
24V / 20.74W
24V / 20.74W
24V / 27.65W
936mA
864mA
864mA
1152mA
EFFI-LBRQ-00-160-6-X 240.0 215.8 190.0

IR850
24V / 29.95W
24V / 27.65W
24V / 27.65W
24V / 36.86W
1248mA
1152mA
1152mA
1536mA
EFFI-LBRQ-00-200-6-X 280.0 255.8 230.0

IR850
24V / 37.44W
24V / 34.56W
24V / 34.56W
24V / 46.08W
1560mA
1440mA
1440mA
1920mA

logo infoRemplacez X dans la référence par la couleur souhaitée : ● R / ● G / ● B / ○ W
