EFFI-HPD éclairage annulaire/angulaire diffus

effi-hpd éclairage annulaire angulaire à led diffus pour applications en vision industrielle et contrôle qualité

- Description -

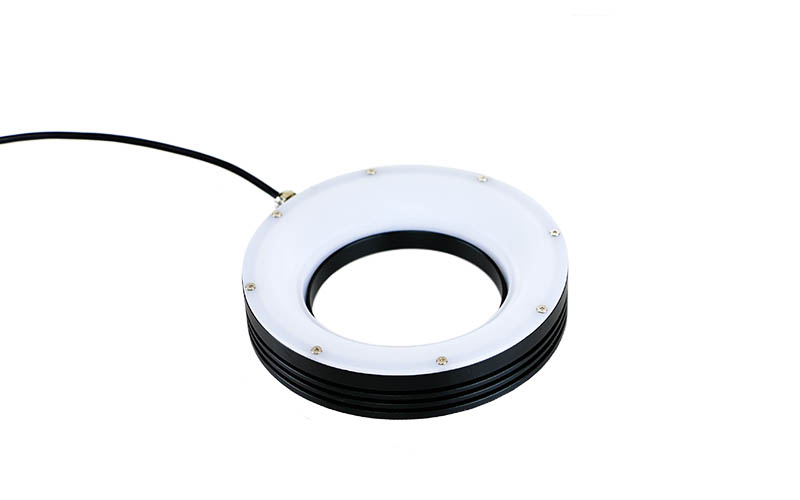

EFFI-HPD * est un éclairage très puissant et très diffus. C'est un annulaire s'utilisant à différentes distances de travail de part sa forte puissance. C'est un système très compact, facile à intégrer.

* Disponible pour la France, l'Allemagne et la Suisse

- Applications -

  • Contrôle de surfaces brillantes
  • Contrôle d'emballages alimentaires
  • Contrôle de films plastiques

Notice

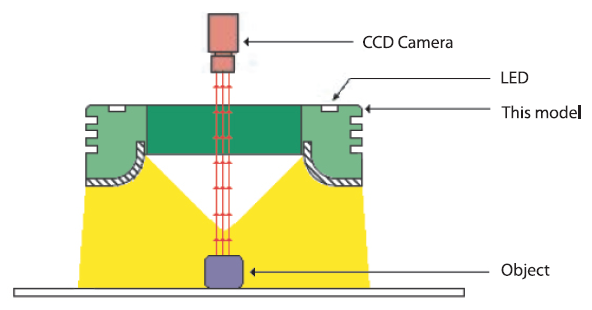

Schéma fonctionnement d'une application d'un Effi-HPD pour la vision industrielle et le contrôle qualité

- Références -

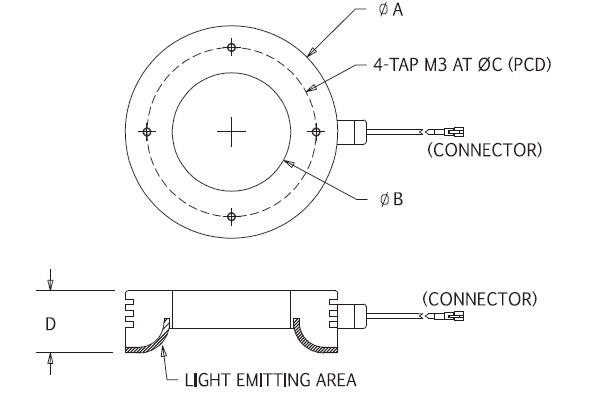

HPD

Schéma représentant les dimensions de l'EFFI-HPD 1.

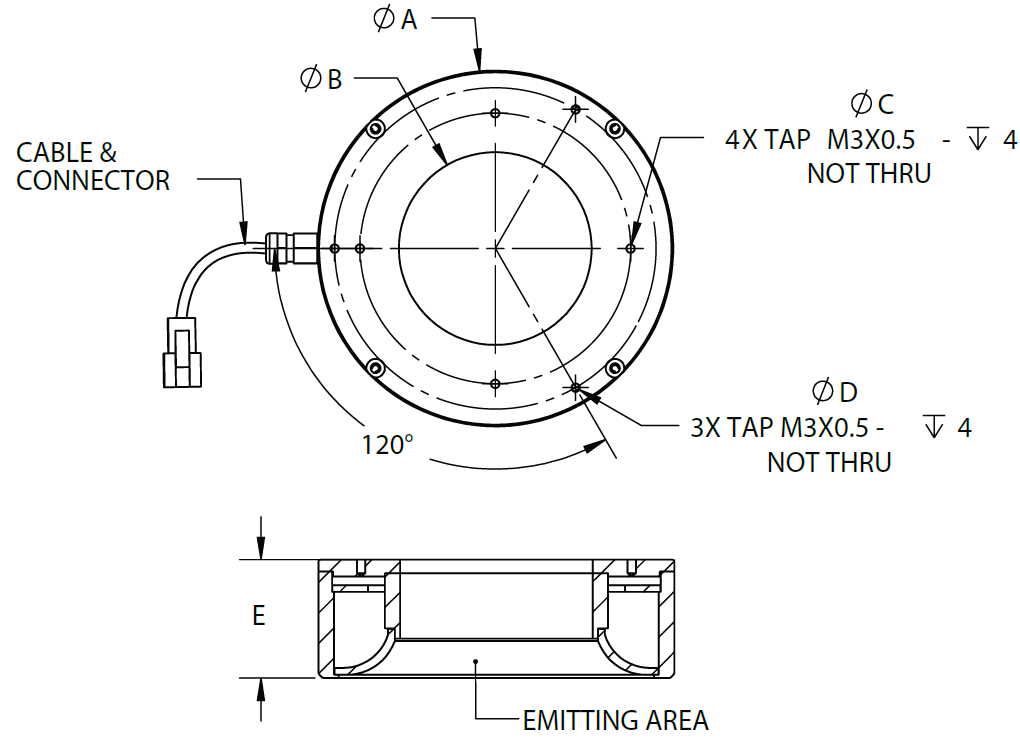

HPD 2

Schéma représentant les dimensions de l'EFFI-HPD 2

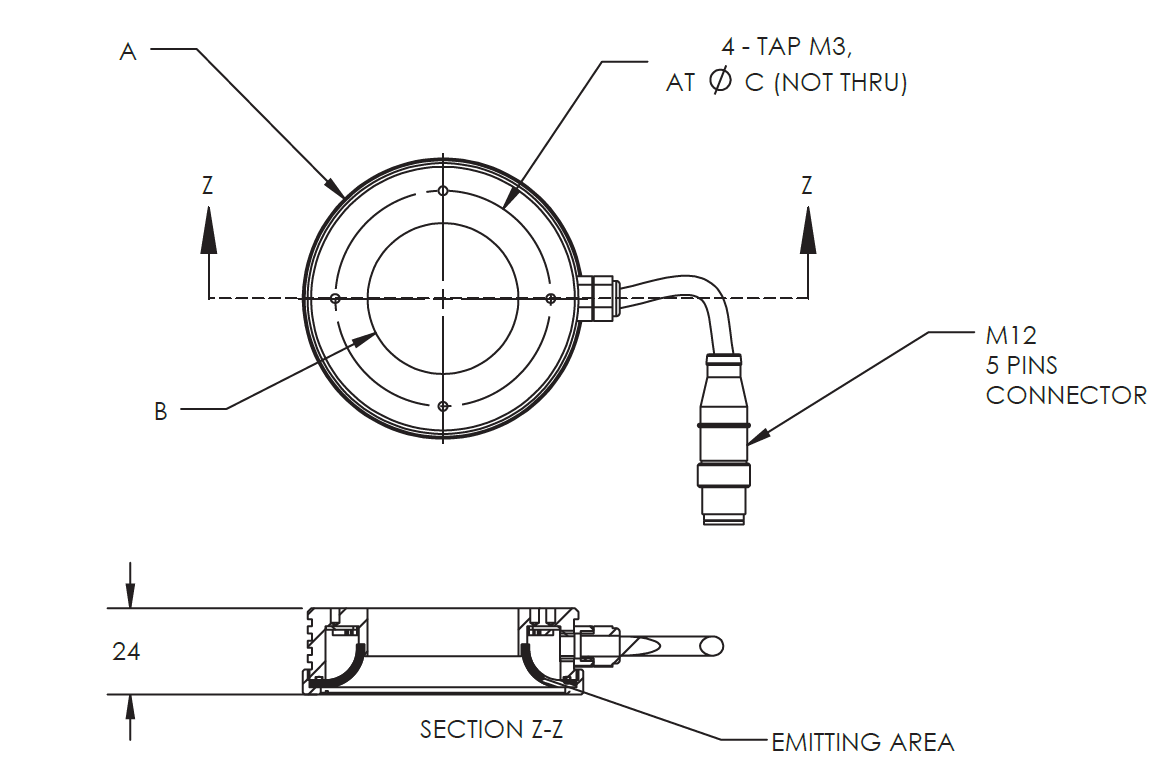

HPDP

Schéma représentant les dimensions de l'EFFI-HPDP

> HPD

Référence A (mm) B (mm) C (mm) D (mm) Couleur (X) Tension / Puissance Intensité CAO Fiche technique
EFFI-HPD-00-170-1-X 176.6 111 150 29.6 24V / 7.68W 150mA
EFFI-HPD-00-240-1-X 245 158.5 200 38 24V / 3.60W 320mA

logo infoRemplacez X dans la référence par la couleur souhaitée : ● R / ● G / ● B / ○ W


> HPD 2

Référence A (mm) B (mm) C (mm) D (mm) E (mm) Couleur (X) Tension / Puissance Intensité CAO Fiche technique
EFFI-HPD2-00-050-1-X 56.0 15.5 25.0 35.0 35.0
24V / 2.88W
24V / 2.88W
120mA
120mA
EFFI-HPD2-00-80-1-X 81.0 34.2 54.0 56.0 35.0
24V / 4.30W
24V / 4.30W
165mA
182mA
EFFI-HPD2-00-100-1-X 105.2 57.0 80.0 95.0 35.0 24V / 6.50W
24V / 6.50W
270mA
270mA
EFFI-HPD2-00-130-1-X 131.5 84.0 106.0 95.0 35.0
24V / 8.60W
24V / 8.60W
360mA
360mA

logo infoRemplacez X dans la référence par la couleur souhaitée : ● R / ● G / ● B / ○ W


> HPDP

Référence A (mm) B (mm) C (mm) Couleur (X) Tension / Puissance Intensité CAO Fiche technique
EFFI-HPDP-00-070-1-X 78.0 42.0 60.0
24V / 1.80W
24V / 2.16W
75mA
90mA
EFFI-HPDP-00-110-2-X 116.4 68.0 90.0
24V / 3.96W
24V / 4.37W
165mA
182mA

logo infoRemplacez X dans la référence par la couleur souhaitée : ● R / ● G / ● B / ○ W
