EFFI-BHS Backlight de petites dimensions

effi-bhs mini backlight rétro-iluminación con led por la visión artificial et le contrôle qualité

- Descripción -

EFFI-BHS por * LED con luz de fondo está diseñado inspección de objetos pequeños (tornillos, tuercas , pernos ...). Es un sistema de Iluminación alto rendimiento : mayor de luminancia , uniformidad al 85 %. Se fácilmente integrado gracias a su pequeño tamaño y su apego a un lado

* Disponible por la Francia, Alemania y Suiza

- Aplicaciones -

  • Control de calidad
  • Reconocimiento de formas
  • Medida del tamaño

- Referencias -

BHS4

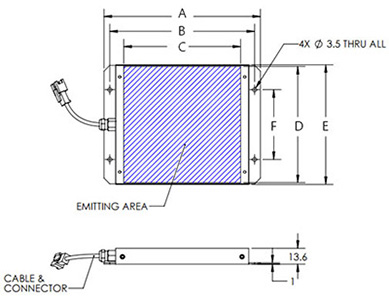

Diagrama que muestra los diversos componentes y sus dimensiones de un Effi-BHS4 utilizado para visión artificial y control de calidad


> BHS4

Referencia A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) Color (X) Tension / Potencia Intensidad CAD Datasheet
EFFI-BHS4-00-025-X 59.0 49.0 25.0 28.0 25.0 17.0


24V / 1.44W
24V / 0.576W
24V / 0.432W
24V / 3.12W
60mA
24mA
18mA
130mA
logo STEP logo Drawing product
EFFI-BHS4-00-030-X 64.0 54.0 30.0 33.0 30.0 22.0


24V / 1.44W
24V / 0.576W
24V / 0.432W
24V / 3.12W
60mA
24mA
18mA
130mA
logo STEP logo Drawing product
EFFI-BHS4-00-050-X 84.0 74.0 50.0 53.0 50.0 30.0

24V / 2.304W
24V / 1.728W
24V / 2.304W
96mA
72mA
96mA
logo STEP logo Drawing product
EFFI-BHS4-00-60-X 94.0 84.0 60.0 63.0 60.0 40.0

24V / 2.304W
24V / 1.728W
24V / 2.304W
96mA
72mA
96mA
logo STEP logo Drawing product
EFFI-BHS4-00-75-X 109.0 99.0 75.0 78.0 75.0 38.5

24V / 5.184W
24V / 3.888W
24V / 5.184W
216mA
162mA
216mA
logo STEP logo Drawing product
EFFI-BHS4-00-90-X 124.0 114.0 90.0 93.0 90.0 70.0

24V / 5.184W
24V / 3.888W
24V / 5.184W
216mA
162mA
216mA
logo STEP logo Drawing product
EFFI-BHS4-00-100-X 134.0 124.0 100.0 103.0 100.0 60.0

24V / 9.216W
24V / 6.912W
24V / 9.216W
384mA
288mA
216mA
logo STEP logo Drawing product
EFFI-BHS4-00-120-X 154.0 144.0 120.0 123.0 120.0 100.0

24V / 9.216W
24V / 6.912W
24V / 9.216W
384mA
288mA
384mA
logo STEP logo Drawing product

logo info Farbe : ● R / ● G / ● B / W / ● IR850
