EFFI-IDT iluminación tunnel tipo indirecto

effi-idt iluminación con led tunnel de type indirecto por la vision indutrielle et le contrôle qualité

- Descripción -

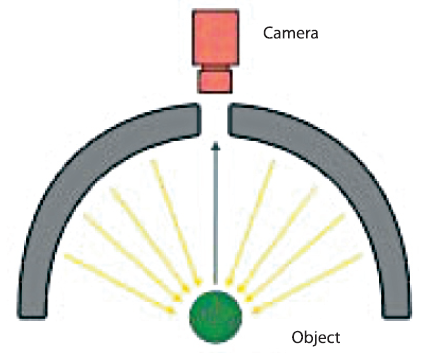

EFFI - IDT * Versión nuevo producto EFFI - IDT , Es Una Iluminación tipo domo en forma de túnel . Su ventaja sobre domo convencional es el hecho de presentar un forma cilíndrica abierta a cada lado .

Esta es la gran sistema por Iluminación s libre de las zonas sombra y luz manchas en piezas cilíndricas reflectantes.

* Disponible por la Francia, Alemania y Suiza


Instruccion

- Referencias -

IDT3

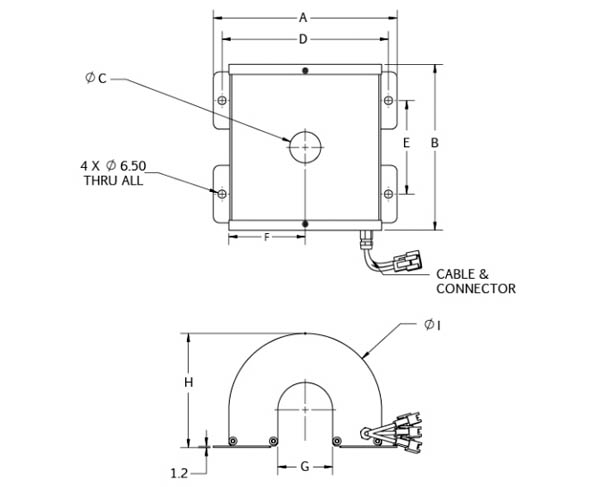

Diagrama que muestra las dimensiones del Effi-IDT3 para visión artificial y control de calidad


> IDT3

Referencia A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) H (mm) I (mm) Color (X) Tension / Potencia Intensidad CAD Datasheet
EFFI-IDT3-00-120-1-X 148.0 133.0 25.0 133.6 75.0 61.3 44.0 91.5 122.5
24V / 8.64W
24V / 7.68W
360mA
320mA
EFFI-IDT3-00-150-1-X 177.8 163.0 25.0 163.8 103.9 76.3 74.0 106.5 152.5
24V / 10.80W
24V / 9.60W
450mA
400mA
EFFI-IDT3-00-200-1-X 227.2 163.0 25.0 213.2 105.0 101.3 124.0 131.5 202.5
24V / 10.80W
24V / 9.60W
450mA
400mA
EFFI-IDT3-00-120-1-RGB 148.0 133.0 25.0 133.6 75.0 61.3 44.0 91.5 122.5 24V / 4.80W
24V / 3.84W
24V / 3.84W
200mA
160mA
160mA
EFFI-IDT3-00-150-1-RGB 177.8 163.0 25.0 163.8 103.9 76.3 74.0 106.5 152.5 24V / 6.00W
24V / 4.80W
24v/ 4.80W
250mA
200mA
200mA
EFFI-IDT3-00-200-1-RGB 227.2 163.0 25.0 213.2 105.0 101.3 124.0 131.5 202.5 24V / 6.00W
24V / 4.80W
24V / 4.80W
250mA
200mA
200mA


logo infoReemplace X en el número de pieza con el color deseado: ● R / ● G / ● B / ○ W
