EFFI-IDS domo con iluminación indirecto

- Descripción -

EFFI-IDS4 *, anciennement connu sous le nom EFFI-IDS3 es una iluminación de type domo. Ce système va être optimal por l'inspection de puces, d'objets circulaires ou cylindriques, de soudures, etc.

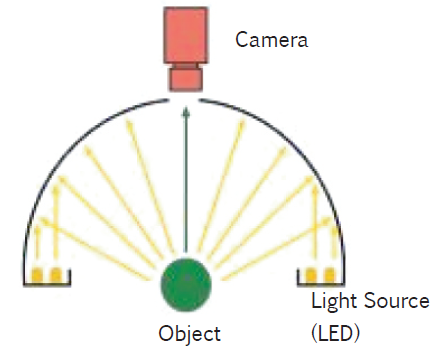

Avec sa lumière multi-directionnelle et indirecte, il supprime les "reflets" de lumière ou des ombres que l'on peut observer sur les pièces réfléchissantes.

* Disponible por la Francia, Alemania y Suiza

- Aplicaciones -

  • Inspección partes metálicas
  • inspección de superficies planas
  • Inspección de piezas reflectantes

Instruccion


effi-ids domo à iluminación con led indirecto por la vision indutrielle et le contrôle qualité

- Referencias -

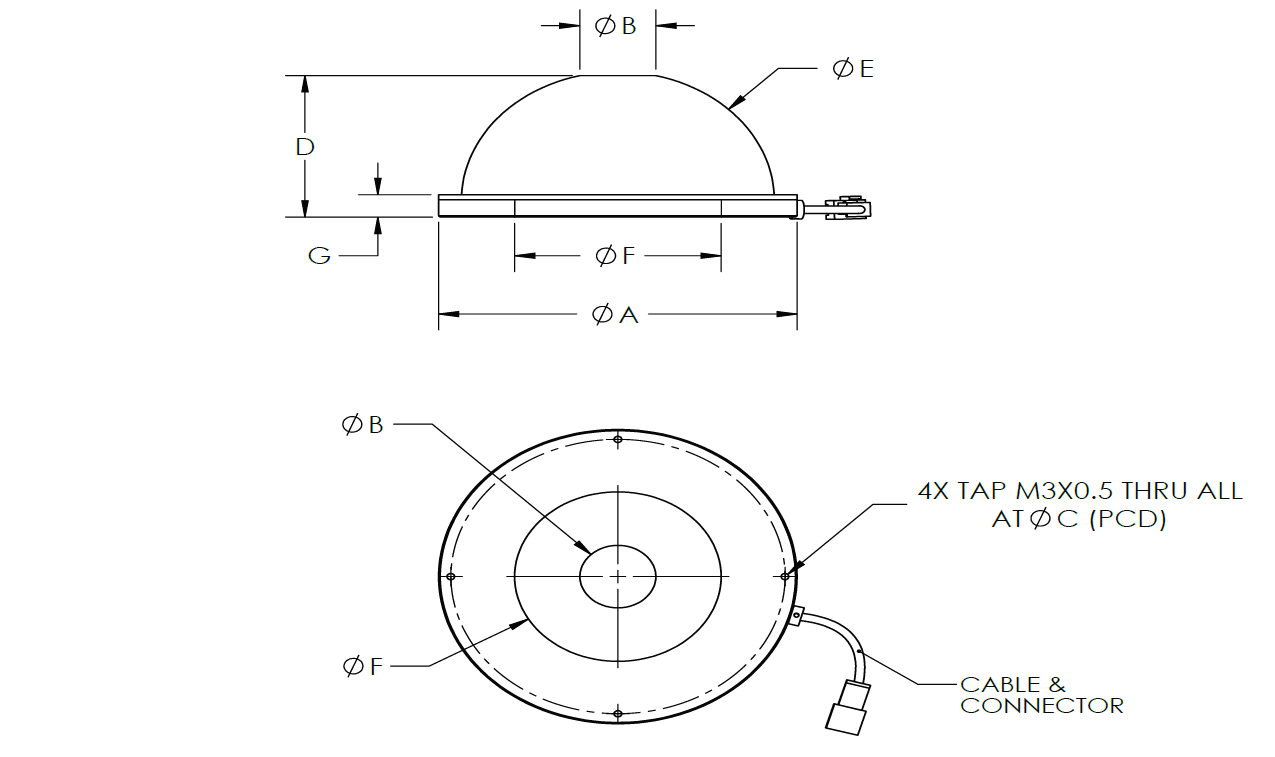

Referencia A (mm) B (mm) C (mm) D (mm) E (mm) F (mm) G (mm) Color (X) Tension / Potencia Intensidad CAD Datasheet
EFFI-IDS5-00-050-1-X 68.0 10.0 60.0 33.8 53.0 37.4 9.0

IR850
24V / 5.83W
24V / 7.56W
24V / 1.54W
243mA
315mA
64mA
EFFI-IDS5-00-070-1-X 95.0 20.0 85.0 44.5 78.0 61.0 9.0

IR850
24V / 9.07W
24V / 11.76W
24V / 2.304W
378mA
490mA
96mA
EFFI-IDS5-00-100-1-X 118.0 25.0 110.0 56.8 103.0 85.4 9.0

IR850
24V / 12.96W
24V / 16.8W
24V / 3.84W
540mA
700mA
160mA
EFFI-IDS5-00-150-1-X 185.0 40.0 172.0 89.8 165.0 138.0 12.0

IR850
24V / 21.6W
24V / 22.32W
24V / 24W
900mA
930mA
1000mA
EFFI-IDS5-00-200-1-X 232.0 50.0 222.0 112.8 212.0 193.0 12.0

IR850
24V / 31.92W
24V / 33.12W
24V / 30W
1330mA
1380mA
1250mA
EFFI-IDS5-00-250-1-X 284.0 50.0 272.0 139.4 261.6 240.0 12.0

IR850
24V / 36.0W
24V / 38.4W
24V / 36.0W
1500mA
150mA
1500mA
EFFI-IDS4-00-360-X-X 381.0 36.5 369.0 189.0 360.0 300.0 12.0
24V / 37.2W
24V / 37.2W
1550mA
1550mA
EFFI-IDS4-00-150-1-RGB 185.0 40.0 172.0 89.8 165.0 113.0 12.0
24V / 7.2W
24V / 6.72W
24V / 6.72W
300mA
280mA
280mA
EFFI-IDS4-00-200-1-RGB 232.0 50.0 222.0 112.8 212.0 160.0 12.0
24V / 6.72W
24V / 6.72W
24V / 6.72W
280mA
280mA
280mA

logo infoReemplace X en el número de pieza con el color deseado: ● R / ● G / ● B / ○ W
