EFFI-RLSW Ringbeleuchtung

effi-rlsw – LED-Ringleuchte für die industrielle Bildverarbeitung und Qualitätskontrolle

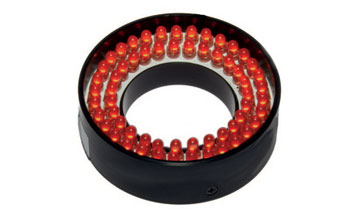

Die EFFI-RLSW ist eine Ringleuchte mit zwei bis drei LED-Reihen, die in einem flachen Winkel ausgerichtet sind. Sie ist platzsparend und lässt sich leicht in verschiedene Arten von Maschinen integrieren (Roboter, Produktionslinien, Spezialmaschinen, Förderer usw.).

- Anwendungen -

  • Etiketteninspektion
  • Inspektion flacher Oberflächen
  • Inspektion von Teilen aller Art (Stahl, Gusseisen, Kunststoff, Holz ...)
Funktionsschema einer EFFI-RLSW für die industrielle Bildverarbeitung und Qualitätskontrolle.

- Bezeichnung -

EFFI-RLSW-00-30-Z: 20°

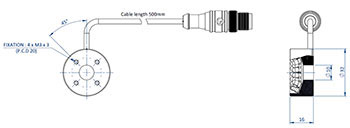

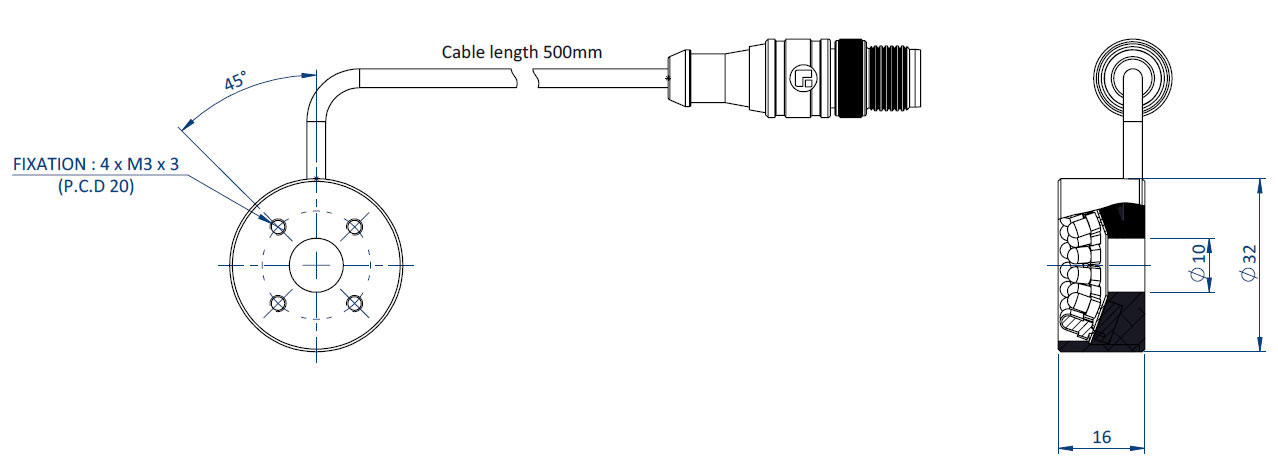

Schematische Darstellung der Abmessungen der Komponenten einer Effi-RLSW-00-30 für die industrielle Bildverarbeitung und Qualitätskontrolle.

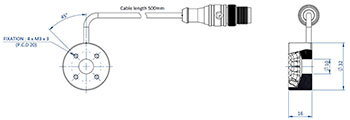

EFFI-RLSW-00-40-Z: 25°

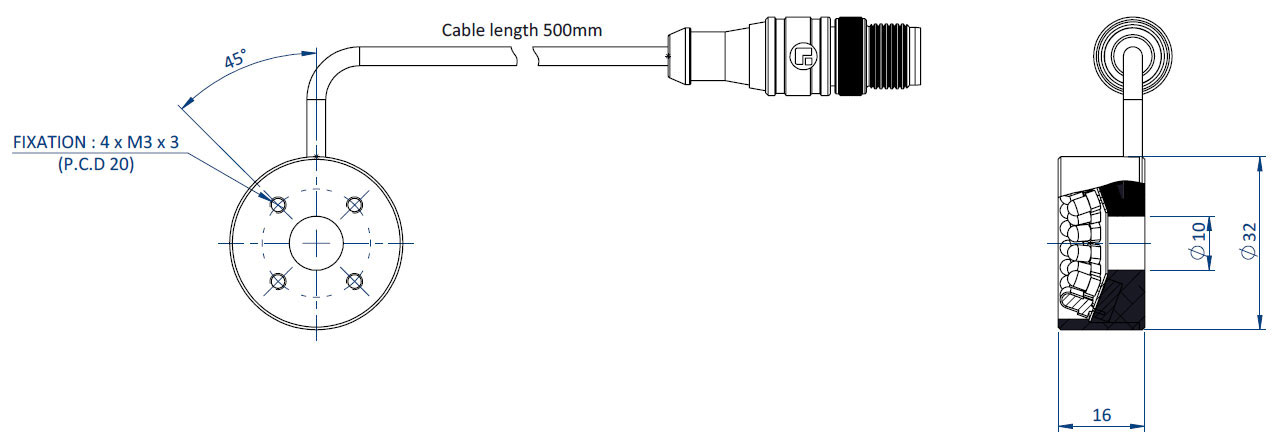

Schematische Darstellung der Abmessungen der Komponenten einer Effi-RLSW-00-40 für die industrielle Bildverarbeitung und Qualitätskontrolle.
EFFI-RLSW-00-50-Z: 15°

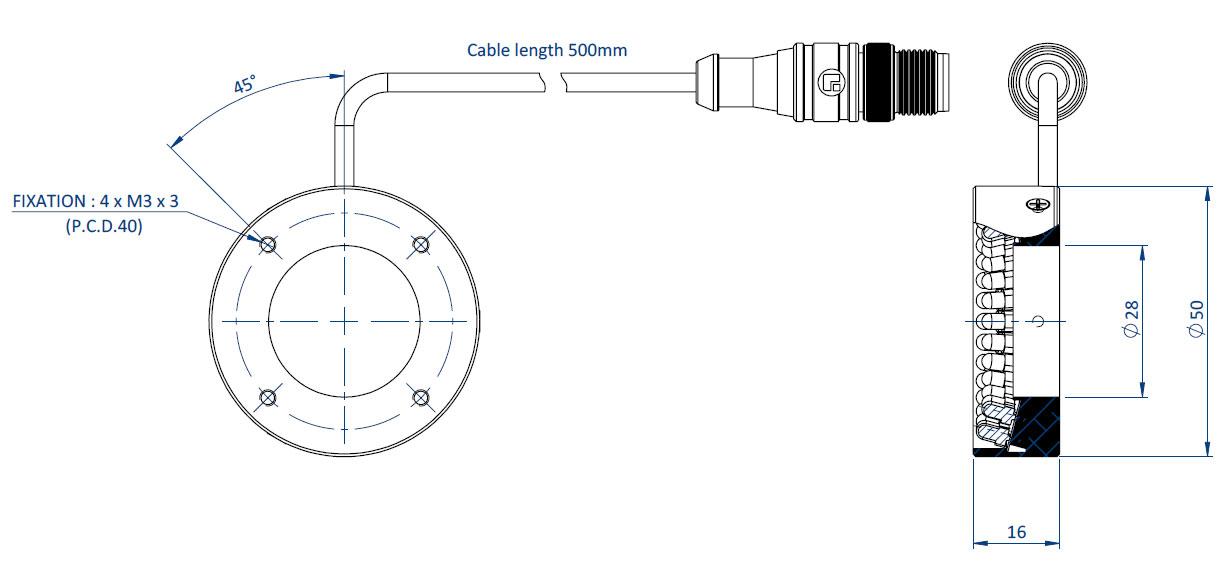

Schematische Darstellung der Abmessungen der Komponenten einer Effi-RLSW-00-50 für die industrielle Bildverarbeitung und Qualitätskontrolle.

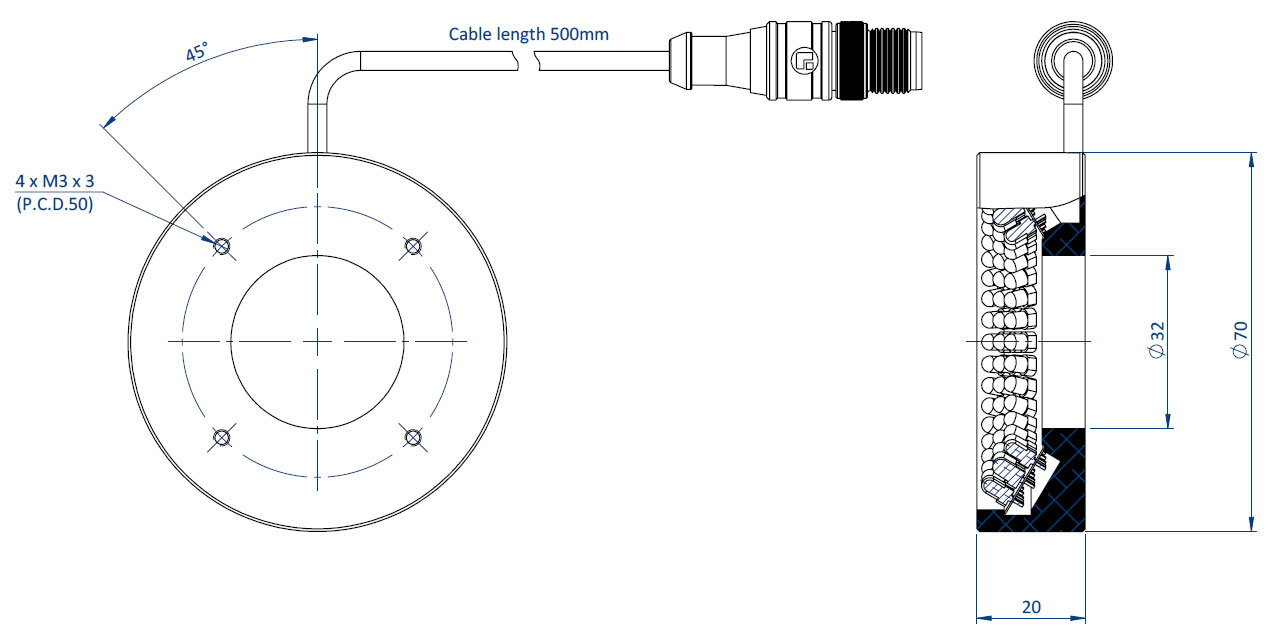

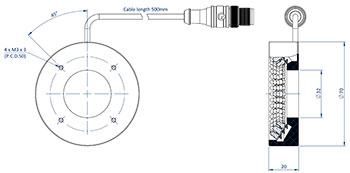

EFFI-RLSW-00-70-Z: 31°
Schematische Darstellung der Abmessungen der Komponenten einer Effi-RLSW-00-70 für die industrielle Bildverarbeitung und Qualitätskontrolle.

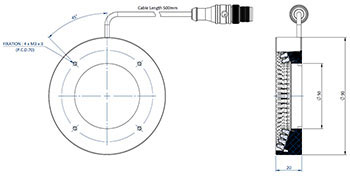

EFFI-RLSW-00-90-Z: 19°

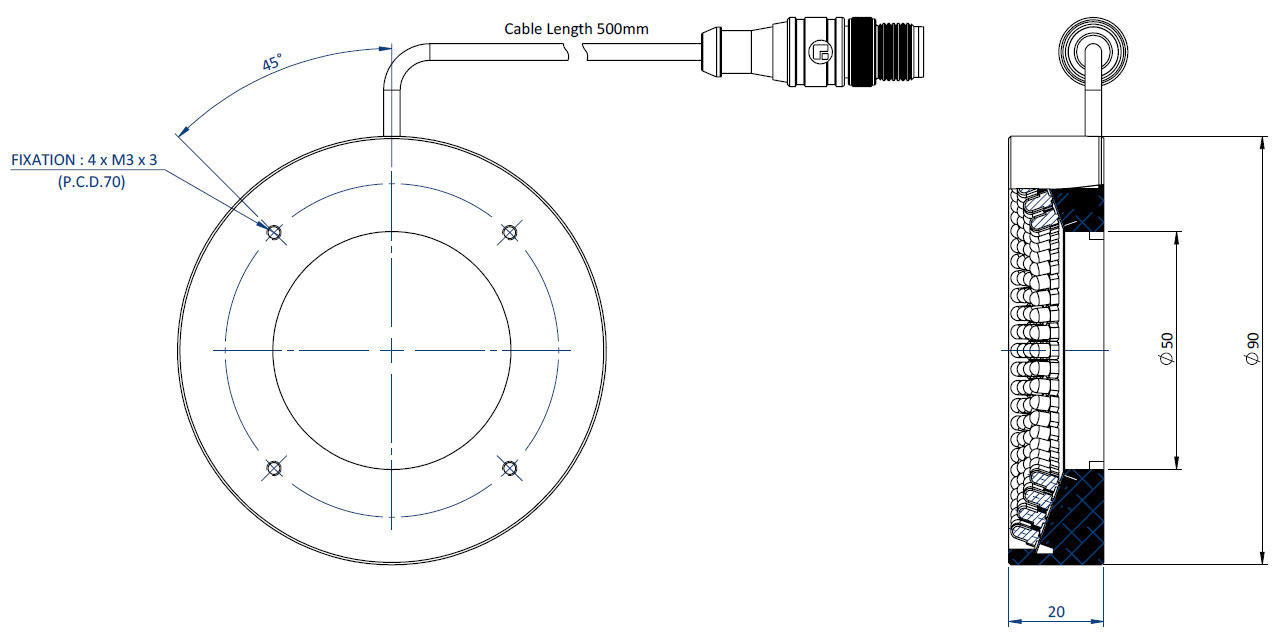

Schematische Darstellung der Abmessungen der Komponenten einer Effi-RLSW-00-90 für die industrielle Bildverarbeitung und Qualitätskontrolle.


Referenzcode
Farbe (Z)
Leistung
Eingang
CAD
Datenblatt
EFFI-RLSW-00-030-Z 1,6 W 60 mA
2,6 W 100 mA
EFFI-RLSW-00-040-Z 2,2 W 80 mA
3,2 W 130 mA
EFFI-RLSW-00-050-Z 3,1 W 120 mA
4,7 W 180 mA
EFFI-RLSW-00-070-Z 5,8 W 230 mA
7,8 W 300 mA
EFFI-RLSW-00-090-Z 11 W 420 mA
13 W 500 mA

Info-LogoErsetzen Sie das Z in dem Referenzcode durch die gewünschte Farbe: ( ● R / ● G / ● B / ○ W / ● IR)


- Erhältliche Wellenlängen -


Farbe Blau Grün Rot IR Weiß
(T°= 5500 K)
Wellenlänge (nm) (Typ.) 470 525 630 940 000

- Zubehör -


Diffusor
EFFO-RLSW-OP-00-030
EFFO-RLSW-OP-00-040
EFFO-RLSW-OP-00-050
EFFO-RLSW-OP-00-070
EFFO-RLSW-OP-00-090
Polarisationsfilter
EFFO-RLSW-POL-00-030
EFFO-RLSW-POL-00-040
EFFO-RLSW-POL-00-050
EFFO-RLSW-POL-00-070
EFFO-RLSW-POL-00-090
Halterungszubehör
EFFM-RLSW-00-030
EFFM-RLSW-00-040
EFFM-RLSW-00-050
EFFM-RLSW-00-070
EFFM-RLSW-00-090

Sie können die Installationsanweisungen für Zubehörteile hier einsehen.

- Anschlüsse -


Die EFFI-RLSW wird über einen 4-poligen M12-Stecker an die Versorgung angeschlossen.

Der Anschluss der EFFI-RLSQ erfolgt über einen 4-poligen M12-Stecker.

Pinnummer Kabelfarbe Bezeichnung
1 braun +24 V
2 weiß k.A.
3 blau GND
4 schwarz k.A.
