EFFI-RLSQ Ringbeleuchtung

effi-rlsq – LED-Ringleuchte für die industrielle Bildverarbeitung und Qualitätskontrolle

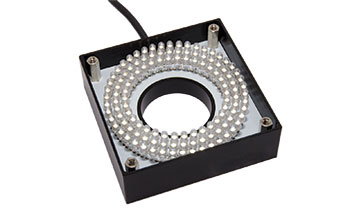

Die EFFI-RLSQ ist eine Ringleuchte mit zwei bis drei LED-Reihen. Sie ist platzsparend und lässt sich leicht in verschiedene Arten von industriellen Bildverarbeitungssystemen integrieren (Roboter, Produktionslinien, Spezialmaschinen, Förderer usw.).

- Anwendungen -

  • Etiketteninspektion
  • Inspektion flacher Oberflächen
  • Inspektion von Teilen aller Art (Stahl, Gusseisen, Kunststoff, Holz ...)
Funktionsschema einer EFFI-RLSQ für die industrielle Bildverarbeitung und Qualitätskontrolle.

- Bezeichnung -

EFFI-RLSQ-00-50-Z

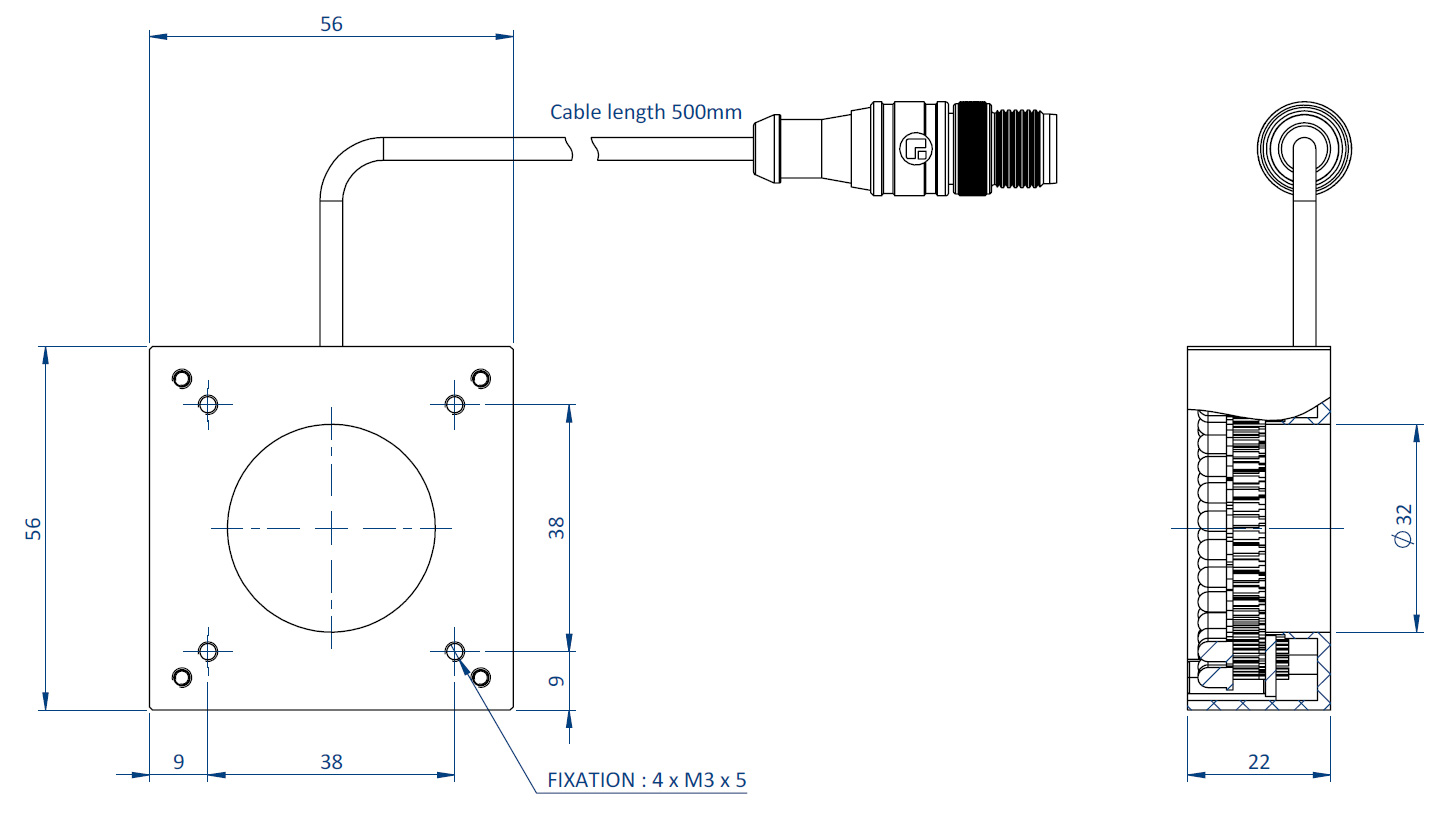

Schematische Darstellung der Abmessungen der Komponenten einer Effi-RLSQ-00-50 für die industrielle Bildverarbeitung und Qualitätskontrolle.
EFFI-RLSQ-00-70-Z

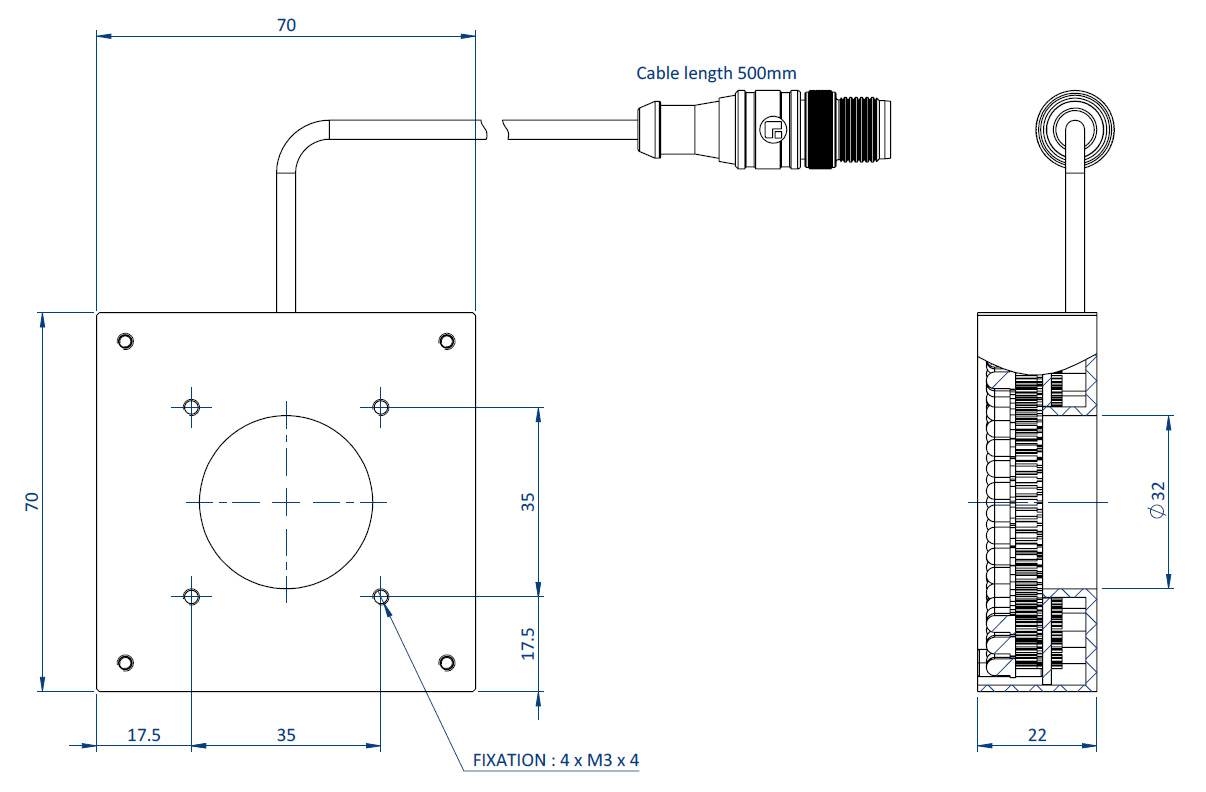

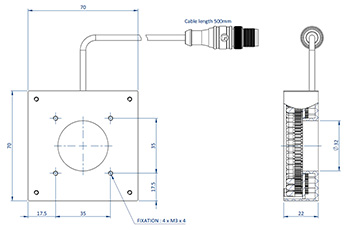

Schematische Darstellung der Abmessungen der Komponenten einer Effi-RLSQ-00-70 für die industrielle Bildverarbeitung und Qualitätskontrolle.


Referenzcode
Farbe (Z)
Leistung
Eingang
CAD
Datenblatt
EFFI-RLSQ-00-050-Z 3,1 W 120 mA
5,6 W 220 mA
EFFI-RLSQ-00-070-Z 6,1 W 240 mA
11 W 400 mA

Info-LogoErsetzen Sie das Z in dem Referenzcode durch die gewünschte Farbe: ( ● R / ● G / ● B / ○ W / ● IR)


- Wellenlängen -


Farbe Blau Grün Rot IR Weiß
(T°= 5500 K)
Wellenlänge (nm) (Typ.) 470 525 630 940 000

- Zubehör -


Diffusor
EFFO-RLSQ-OP-00-050
EFFO-RLSQ-OP-00-070
Polarisationsfilter
EFFO-RLSQ-POL-00-050
EFFO-RLSQ-POL-00-070


- Anschlüsse -


Die EFFI-RLSQ wird über einen 4-poligen M12-Stecker an die Versorgung angeschlossen.

Der Anschluss der EFFI-RLSQ erfolgt über einen 4-poligen M12-Stecker.

Pinnummer Kabelfarbe Bezeichnung
1 braun +24 V
2 weiß k.A.
3 blau GND
4 schwarz k.A.
