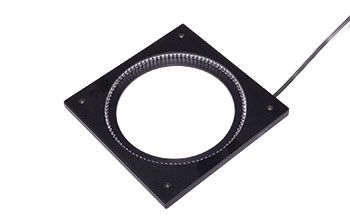

EFFI-RLLA Ringbeleuchtung

EFFI-RLLA ist eine außeraxiale Flachwinkel-Ringleuchte, die für Bildverarbeitungssysteme zur Erkennung von Oberflächendefekten und für viele andere Inspektionszwecke nützlich ist.

EFFI-RLLA ist eine außeraxiale Flachwinkel-Ringleuchte, die für Bildverarbeitungssysteme zur Erkennung von Oberflächendefekten und für viele andere Inspektionszwecke nützlich ist.

- Anwendungen -

  • Inspektion von Gravuren und Kennzeichnungen
  • Glasinspektion
  • Inspektion von Teilen aller Art (Stahl, Gusseisen, Kunststoff, Holz ...)
Schema einer Anwendung einer Effi-RLLA für die industrielle Bildverarbeitung und Qualitätskontrolle.

- Bezeichnung -

EFFI-RLLA-90-045-Z

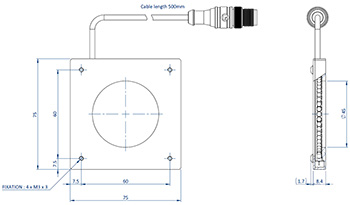

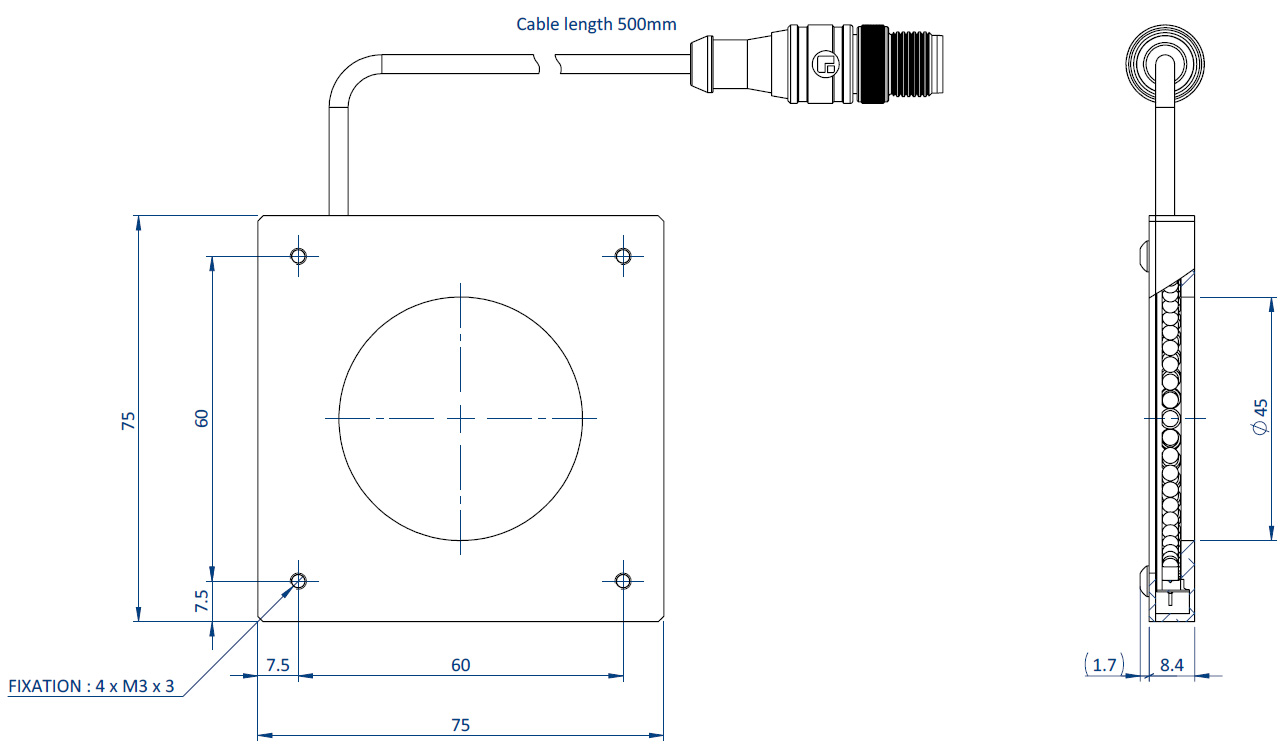

Schematische Darstellung der Abmessungen der Komponenten einer Effi-RLLA-90-045 für die industrielle Bildverarbeitung und Qualitätskontrolle.
EFFI-RLLA-90-060-Z

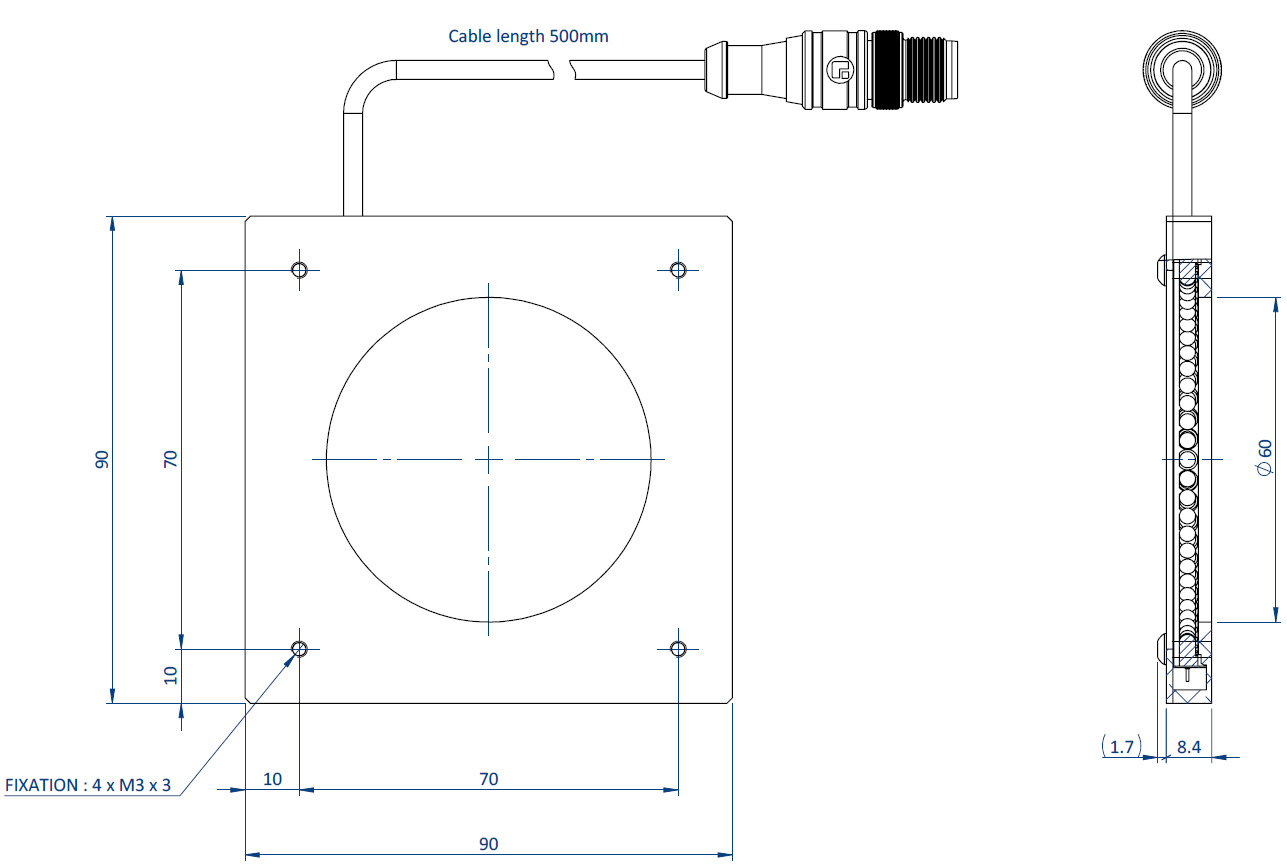

Schematische Darstellung der Abmessungen der Komponenten einer Effi-RLLA-90-060 für die industrielle Bildverarbeitung und Qualitätskontrolle.
EFFI-RLLA-90-100-Z

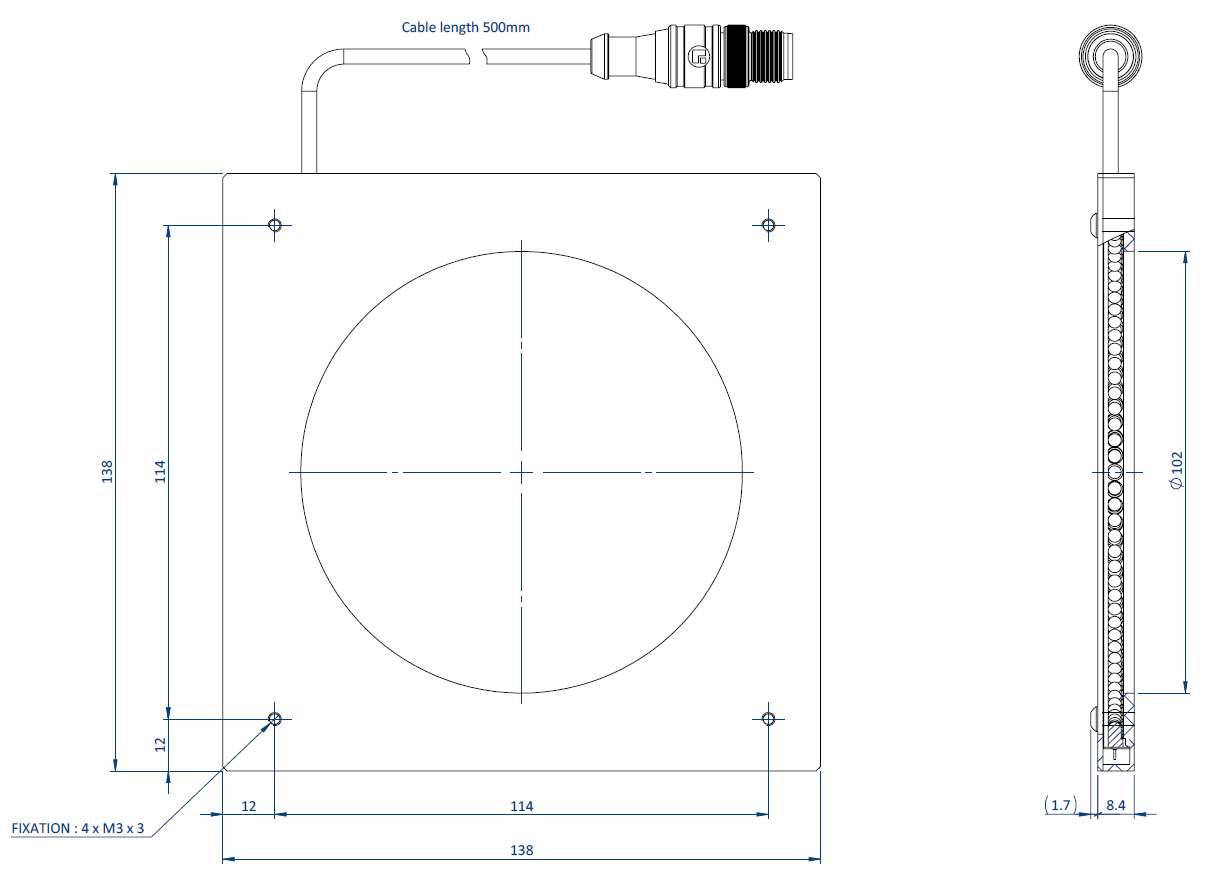

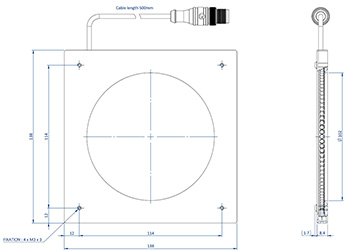

Schematische Darstellung der Abmessungen der Komponenten einer Effi-RLLA-90-100 für die industrielle Bildverarbeitung und Qualitätskontrolle.


Referenzcode
Farbe (Z)
Leistung
Eingang
CAD
Datenblatt
EFFI-RLLA-90-045-Z 2,6 W 100 mA
4,3 W 170 mA
EFFI-RLLA-90-060-Z 3,1 W 120 mA
5,2 W 200 mA
EFFI-RLLA-90-100-Z 5,1 W 200 mA
8,6 W 340 mA

Info-LogoErsetzen Sie das Z in dem Referenzcode durch die gewünschte Farbe: ( ● R / ● G / ● B / ○ W / ● IR)


- Erhältliche Wellenlängen -


Farbe Blau Grün Rot IR Weiß
(T°= 5500 K)
Wellenlänge (nm) (Typ.) 470 525 630 940 000

- Anschlüsse -


Die EFFI-RLLA wird über einen 4-poligen M12-Stecker an die Versorgung angeschlossen.

Der Anschluss der EFFI-RLLA erfolgt über einen 4-poligen M12-Stecker.

Pinnummer Kabelfarbe Bezeichnung
1 braun +24 V
2 weiß k.A.
3 blau GND
4 schwarz k.A.
