EFFI-SBHS Hintergrundbeleuchtung für Bildverarbeitungsanwendungen


EFFI-SBHS – Mini-Hintergrundbeleuchtung für die Bildverarbeitungsinspektion und Qualitätskontrolle.

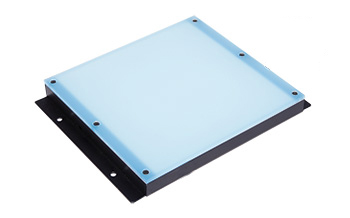

Die EFFI-SBHS ist eine LED-Hintergrundbeleuchtung für die Inspektion kleiner Objekte (Schrauben, Muttern, Nadeln ...). Sie ist eine leistungsstarke Beleuchtung mit: hoher Leuchtdichte, 85 % Homogenität. Dank ihrer geringen Größe und ihrer seitlichen Befestigung lässt sie sich in jedes industrielle Bildverarbeitungssystem einfach integrieren.

- Anwendungen -

  • Qualitätskontrolle
  • Mustererkennung
  • Größenmessung
Schema einer Anwendung einer Effi-SBHS für die industrielle Bildverarbeitung und Qualitätskontrolle

- Bezeichnung -

EFFI-SBHS-30-30-Z

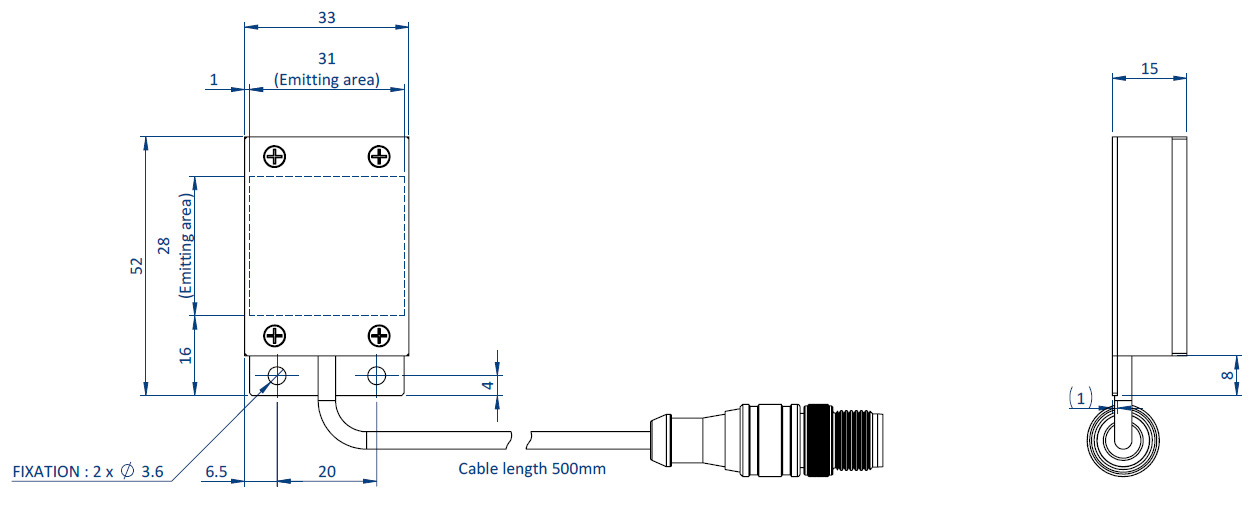

Schematische Darstellung der Abmessungen der Komponenten einer EFFI-SBHS-30-30 für die industrielle Bildverarbeitung und Qualitätskontrolle.
EFFI-SBHS-60-60-Z

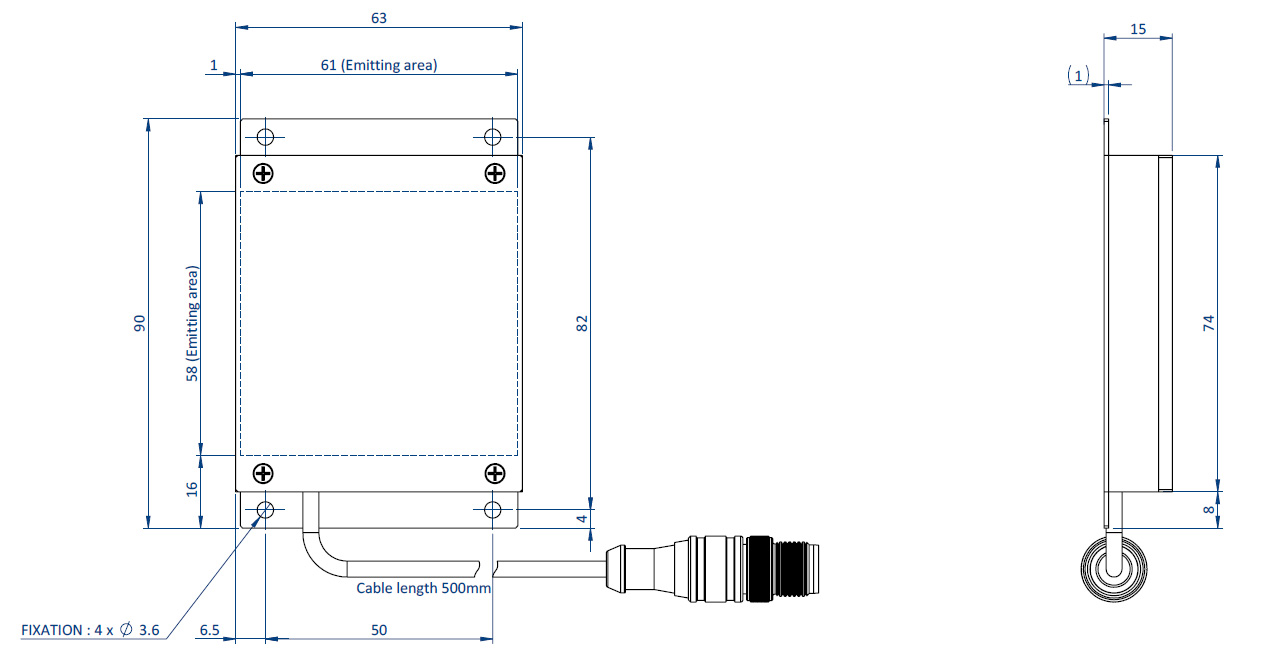

Schematische Darstellung der Abmessungen der Komponenten einer EFFI-SBHS-60-60 für die industrielle Bildverarbeitung und Qualitätskontrolle.
EFFI-SBHS-120-120-Z

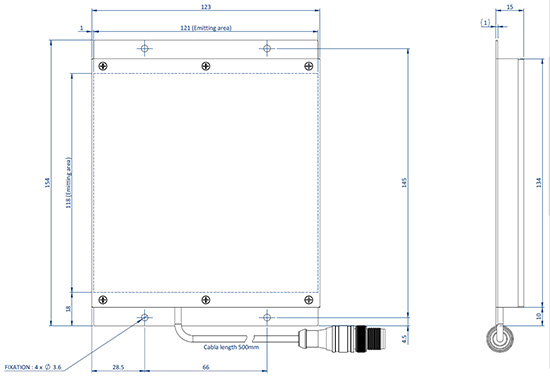

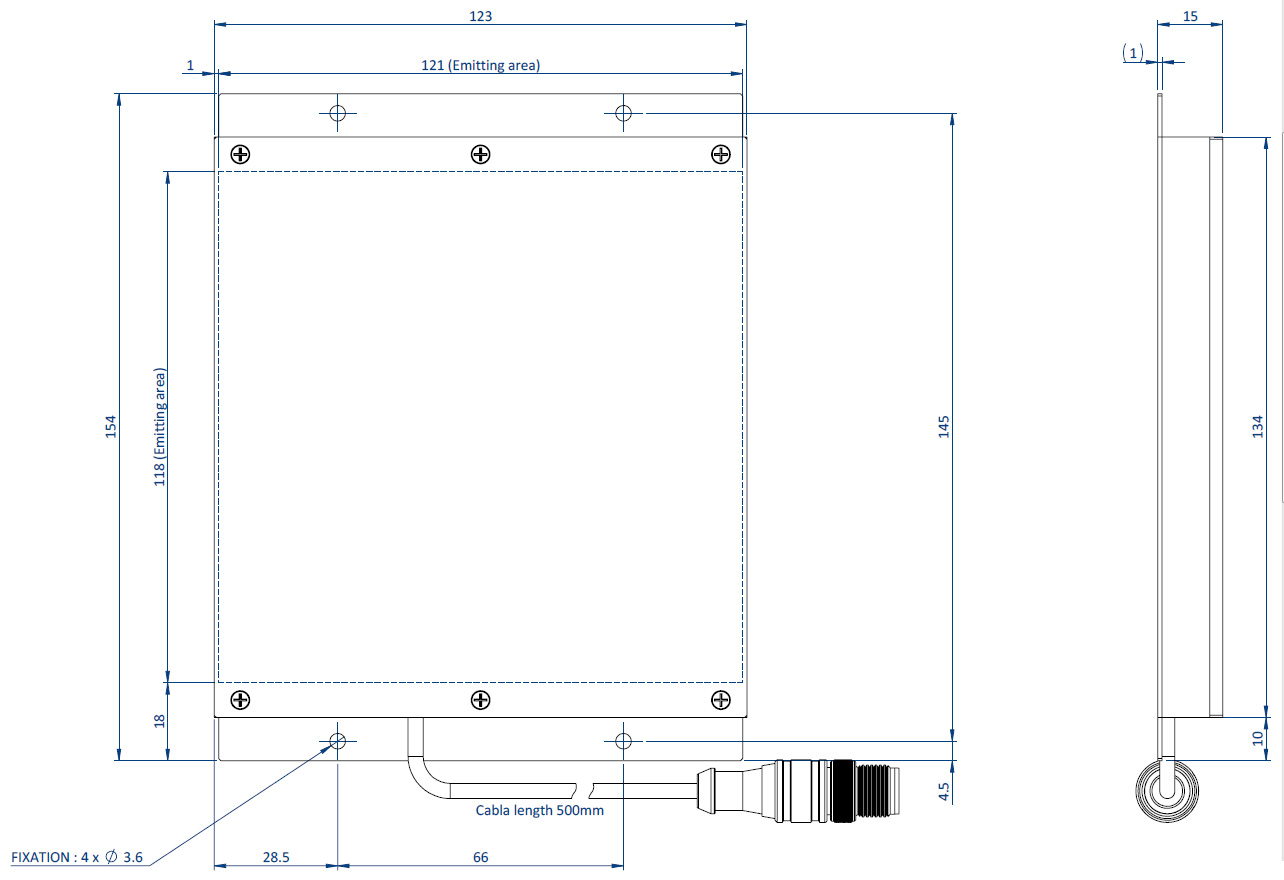

Schematische Darstellung der Abmessungen der Komponenten einer EFFI-SBHS-120-120 für die industrielle Bildverarbeitung und Qualitätskontrolle.
EFFI-SBHS-180-180-Z

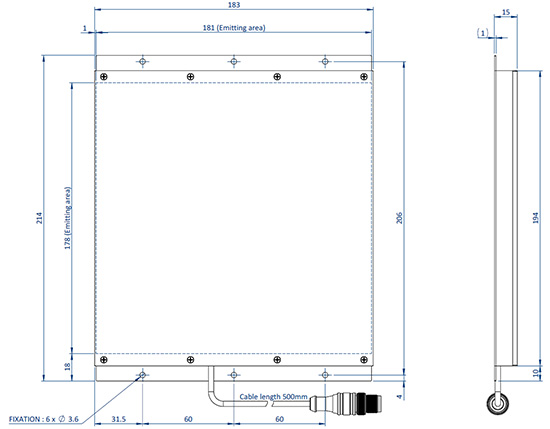

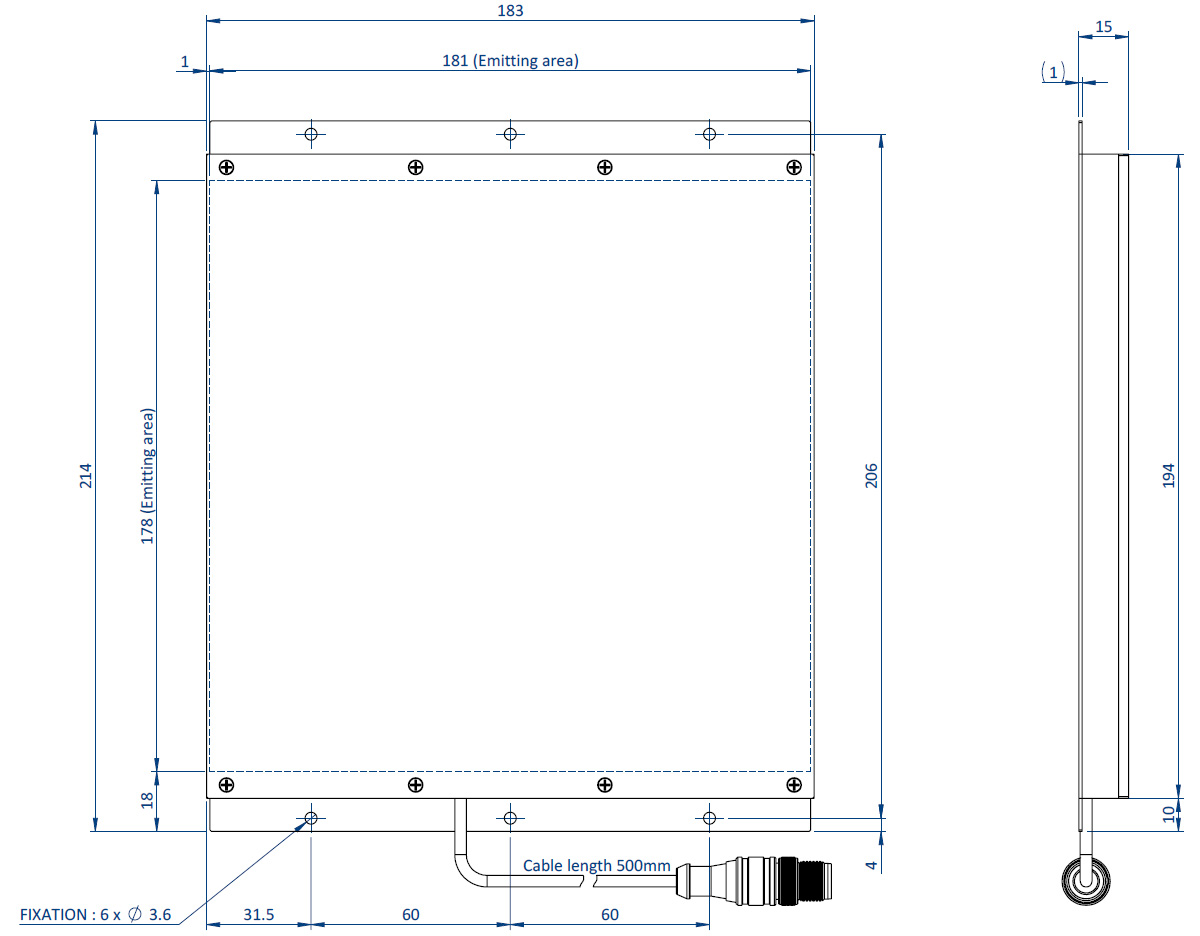

Schematische Darstellung der Abmessungen der Komponenten einer EFFI-SBHS-180-180 für die industrielle Bildverarbeitung und Qualitätskontrolle.


Referenzcode
Farbe (Z)
Leistung
Eingang
CAD
Datenblatt
EFFI-SBHS-30-30-Z 1,6 W 0,06 A
EFFI-SBHS-60-60-Z 6,1 W 0,24 A
EFFI-SBHS-120-120-Z 20 W 0,79 A
EFFI-SBHS-180-180-Z 44 W 1,74 A

Info-LogoErsetzen Sie das Z in dem Referenzcode durch die gewünschte Farbe: ( ● R / ● G / ● B / ○ W)


- Erhältliche Wellenlängen -


Farbe Blau Grün Rot Weiß
(T°= 5500 K)
Wellenlänge (nm) (Typ.) 470 525 630 000

- Anschlüsse -


Die EFFI-SBHS wird über einen 4-poligen M12-Stecker an die Versorgung angeschlossen.

Die EFFI-SBHS wird über einen 4-poligen M12-Stecker an die Versorgung angeschlossen

Pinnummer Kabelfarbe Bezeichnung
1 braun +24 V
2 weiß k.A.
3 blau GND
4 schwarz k.A.
