EFFI-LSBR Kleine Balkenleuchten

effi-lsbr – Mini-Balkenleuchten für die industrielle Bildverarbeitung und Qualitätskontrolle

EFFI-LSBR ist eine sehr kompakte Beleuchtung, die einfach in das Inspektionssystem integriert werden kann, um Herausforderungen zu lösen, die durch die Umgebung und konstruktive Beschränkungen verursacht werden.

Diese Leuchten können mit unterschiedlichen Neigungswinkeln montiert werden, um verschiedene Bereiche des Objekts zu beleuchten.

- Anwendungen -

  • Inspektion des äußeren Erscheinungsbildes
  • Etiketteninspektion
  • Zeichenerkennung
  • Codeerkennung

Funktionsschema einer EFFI-LSBR für die industrielle Bildverarbeitung und Qualitätskontrolle.

- Bezeichnung -

EFFI-LSBR-030-2-Z

Mini-Balkenleuchten.

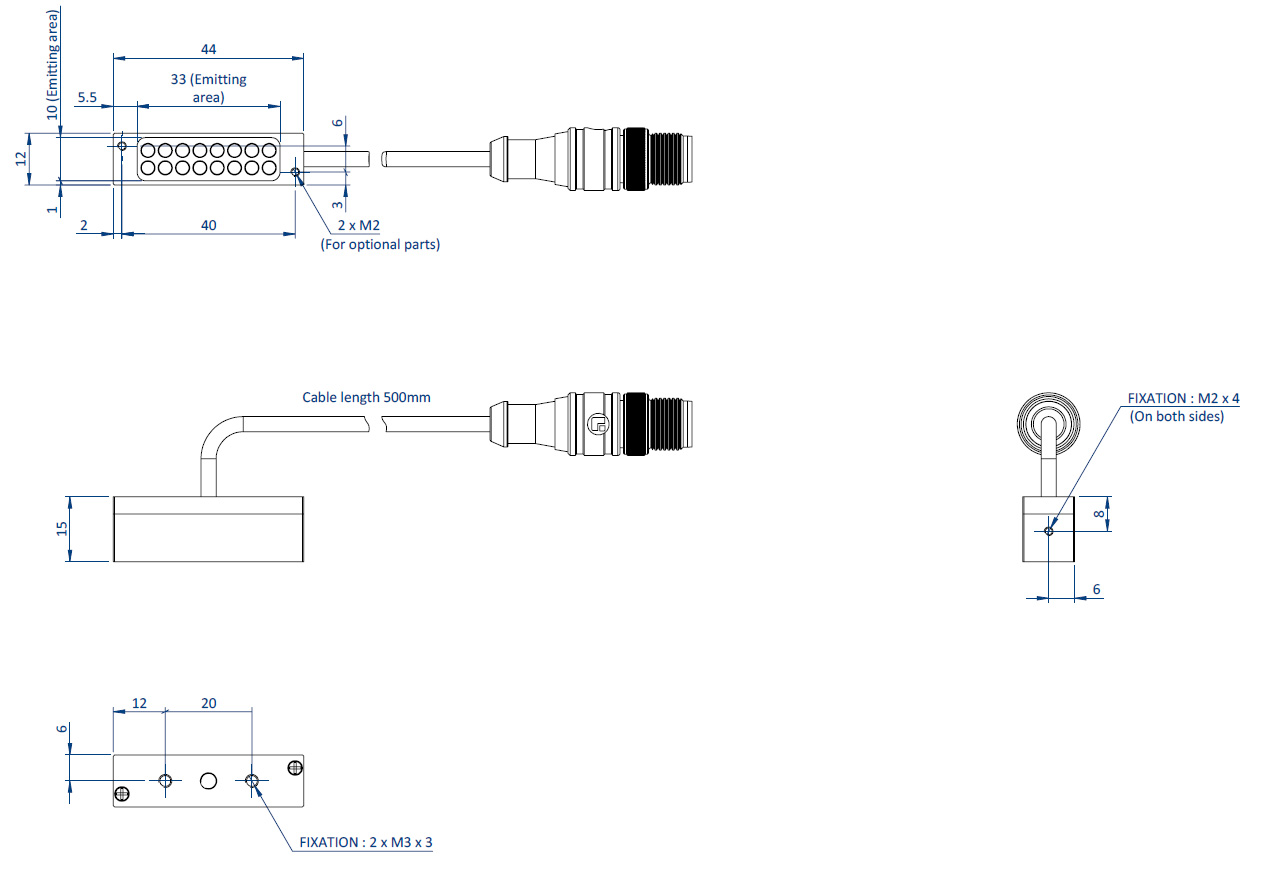

Schematische Darstellung der Abmessungen der Komponenten einer EFFI-LSBR-030-2 für die industrielle Bildverarbeitung und Qualitätskontrolle.
EFFI-LSBR-XXX-3-Z

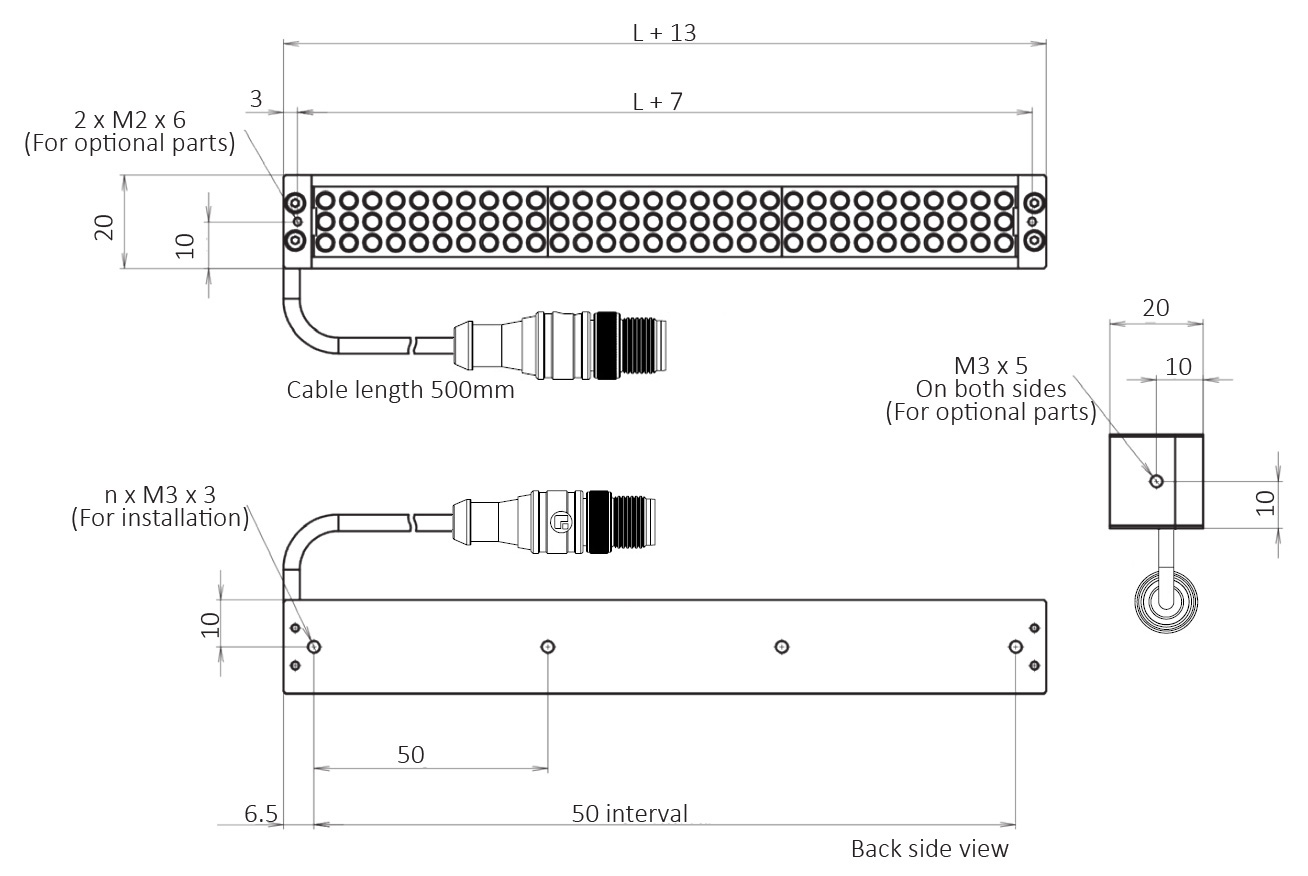

Schematische Darstellung der Abmessungen der Komponenten einer EFFI-LSBR-XXX-3 für die industrielle Bildverarbeitung und Qualitätskontrolle.
EFFI-LSBR-XXX-6-Z

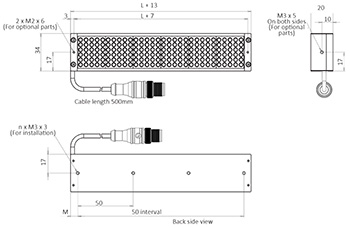

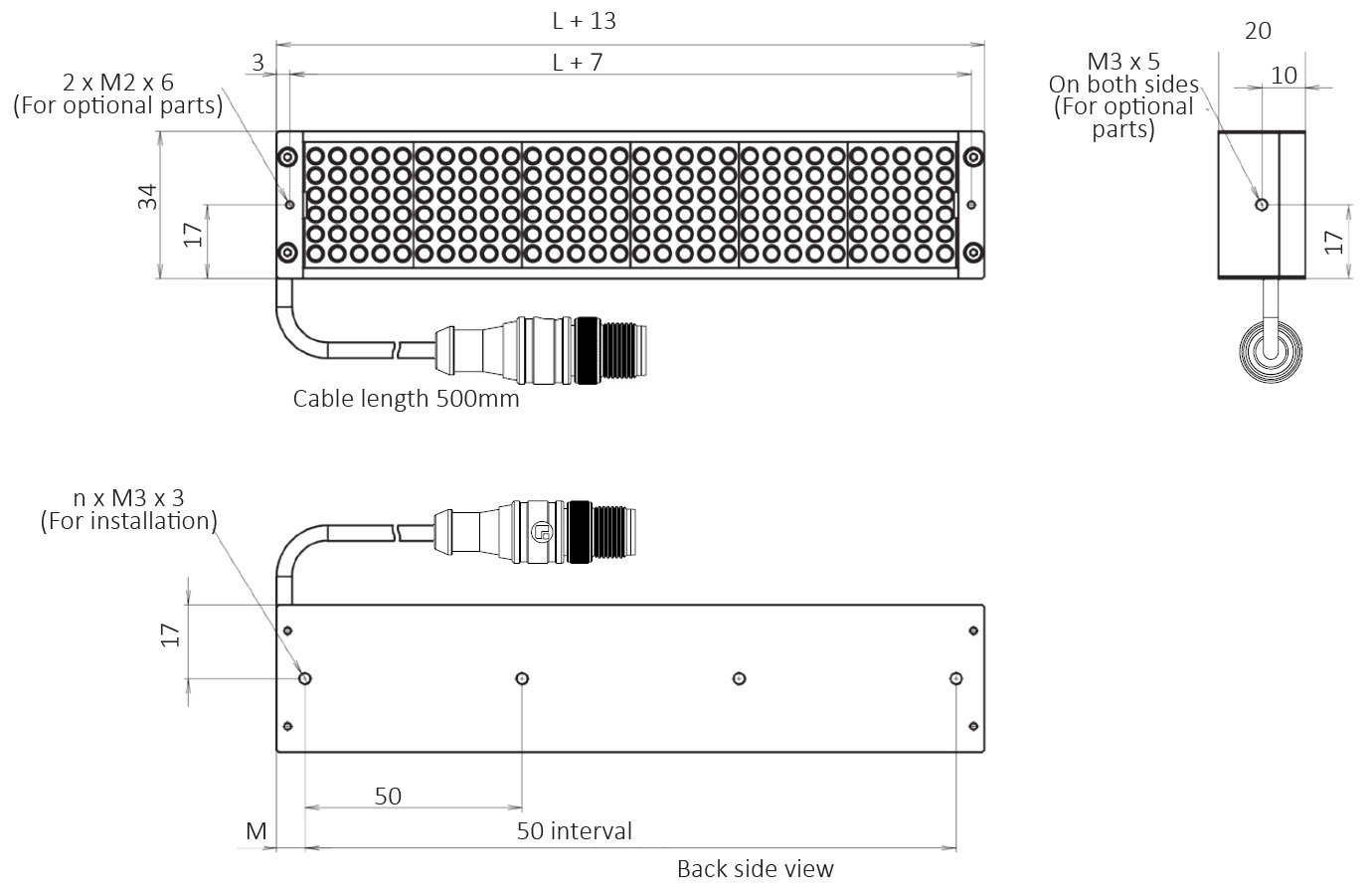

Schematische Darstellung der Abmessungen der Komponenten einer EFFI-LSBR-XXX-6 für die industrielle Bildverarbeitung und Qualitätskontrolle.


Referenzcode
Farbe (X)
Leistung
Eingang
CAD
Benutzerhandbuch
EFFI-LSBR-030-2-Z ● ● ● ● 1,3 W 50 mA
○ 2,1 W 80 mA
EFFI-LSBR-050-3-Z ● ● ● ● 1,6 W 60 mA
○ 2,6 W 100 mA
EFFI-LSBR-100-3-Z ● ● ● ● 3,1 W 120 mA
○ 5,2 W 200 mA
EFFI-LSBR-150-3-Z ● ● ● ● 4,6 W 180 mA
○ 7,8 W 300 mA
EFFI-LSBR-200-3-Z ● ● ● ● 6,1 W 240 mA
○ 11 W 400 mA
EFFI-LSBR-025-6-Z ● ● ● ● 1,6 W 60 mA
○ 2,1 W 80 mA
EFFI-LSBR-050-6-Z ● ● ● ● 3,1 W 120 mA
○ 4,1 W 160 mA
EFFI-LSBR-075-6-Z ● ● ● ● 4,6 W 180 mA
○ 6,1 W 240 mA
EFFI-LSBR-100-6-Z ● ● ● ● 6,1 W 240 mA
○ 8,1 W 320 mA
EFFI-LSBR-125-6-Z ● ● ● ● 7,6 W 300 mA
○ 11 W 400 mA
EFFI-LSBR-150-6-Z ● ● ● ● 9,1 W 360 mA
○ 13 W 480 mA
EFFI-LSBR-175-6-Z ● ● ● ● 11 W 420 mA
○ 15 W 560 mA
EFFI-LSBR-200-3-Z ● ● ● ● 6,1 W 240 mA
○ 11 W 400 mA
EFFI-LSBR-200-6-Z ● ● ● ● 13 W 480 mA
○ 17 W 640 mA
EFFI-LSBR-225-6-Z ● ● ● ● 14 W 540 mA
○ 19 W 720 mA
EFFI-LSBR-250-3-Z ● ● ● ● 7,6 W 300 mA
○ 13 W 500 mA
EFFI-LSBR-250-6-Z ● ● ● ● 16 W 600 mA
○ 21 W 800 mA
EFFI-LSBR-275-6-Z ● ● ● ● 17 W 660 mA
○ 23 W 880 mA
EFFI-LSBR-300-3-Z ● ● ● ● 9,1 W 360 mA
○ 16 W 600 mA
EFFI-LSBR-300-6-Z ● ● ● ● 19 W 720 mA
○ 25 W 960 mA
EFFI-LSBR-325-6-Z ● ● ● ● 20 W 780 mA
○ 27 W 1040 mA
EFFI-LSBR-350-3-Z ● ● ● ● 11 W 420 mA
○ 18 W 700 mA
EFFI-LSBR-350-6-Z ● ● ● ● 22 W 840 mA
○ 29 W 1120 mA
EFFI-LSBR-375-6-Z ● ● ● ● 23 W 900 mA
○ 31 W 1200 mA
EFFI-LSBR-400-3-Z ● ● ● ● 13 W 480 mA
○ 21 W 800 mA
EFFI-LSBR-400-6-Z ● ● ● ● 25 W 960 mA
○ 33 W 1300 mA
EFFI-LSBR-425-6-Z ● ● ● ● 26 W 1000 mA
○ 35 W 1360 mA
EFFI-LSBR-450-3-Z ● ● ● ● 14 W 540 mA
○ 24 W 900 mA
EFFI-LSBR-450-6-Z ● ● ● ● 28 W 1080 mA
○ 37 W 1440 mA
EFFI-LSBR-475-6-Z ● ● ● ● 29 W 1140 mA
○ 39 W 1520 mA
EFFI-LSBR-500-3-Z ● ● ● ● 16 W 600 mA
○ 26 W 1000 mA
EFFI-LSBR-500-6-Z ● ● ● ● 31 W 1200 mA
○ 41 W 1600 mA
EFFI-LSBR-550-3-Z ● ● ● ● 17 W 660 mA
○ 28 W 1100 mA
EFFI-LSBR-600-3-Z ● ● ● ● 19 W 720 mA
○ 31 W 1200 mA
EFFI-LSBR-650-3-Z ● ● ● ● 20 W 780 mA
○ 33 W 1300 mA
EFFI-LSBR-700-3-Z ● ● ● ● 22 W 840 mA
○ 36 W 1400 mA
EFFI-LSBR-750-3-Z ● ● ● ● 23 W 900 mA
○ 38 W 1500 mA
EFFI-LSBR-800-3-Z ● ● ● ● 25 W 960 mA
○ 41 W 1600 mA
EFFI-LSBR-850-3-Z ● ● ● ● 26 W 1000 mA
○ 43 W 1700 mA
EFFI-LSBR-900-3-Z ● ● ● ● 28 W 1100 mA
○ 46 W 1800 mA
EFFI-LSBR-950-3-Z ● ● ● ● 31 W 11400 mA
○ 48 W 1900 mA
EFFI-LSBR-1000-3-Z ● ● ● ● 31 W 1200 mA
○ 51 W 2000 mA

Info-LogoErsetzen Sie das Z in dem Referenzcode durch die gewünschte Farbe: ( ● R / ● G / ● B / ○ W / ● IR)


- Erhältliche Wellenlängen -


Farbe ● Blau ● Grün ● Rot ● IR ○ Weiß
(T°= 5500 K)
Wellenlänge (nm) (Typ.) 470 525 630 940 000

- Anschlüsse -


Die EFFI-LSBR wird über einen 4-poligen M12-Stecker an die Versorgung angeschlossen.

Der Anschluss der EFFI-LSBR erfolgt über einen 4-poligen M12-Stecker.

Pinnummer Kabelfarbe Bezeichnung
1 braun +24 V
2 weiß k.A.
3 blau GND
4 schwarz k.A.

- Zubehör -


Diffusor
EFFO-LSBR-OP-030-2
EFFO-LSBR-OP-XXX-3
EFFO-LSBR-OP-XXX-6
Polarisationsfilter
EFFO-LSBR-POL-030-2
EFFO-LSBR-POL-XXX-3
EFFO-LSBR-POL-XXX-6
