EFFI-COAX Koaxialbeleuchtung

EFFI-coax – LED-Koaxialleuchte für die industrielle Bildverarbeitung und Qualitätskontrolle.

EFFI-COAX ist eine Reihe von koaxialen LED-Leuchten in verschiedenen Größen, die üblicherweise zur Beleuchtung von reflektierenden Oberflächen verwendet werden.

- Anwendungen -

  • Oberflächeninspektion
  • Texturinspektion
  • Inspektion von reflektierenden Objekten (Metall, Glas usw.)
Funktionsschema einer EFFI-COAX für die industrielle Bildverarbeitung und Qualitätskontrolle.

- Zeichnung -

EFFI-COAX-030-Z

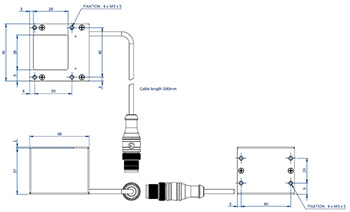

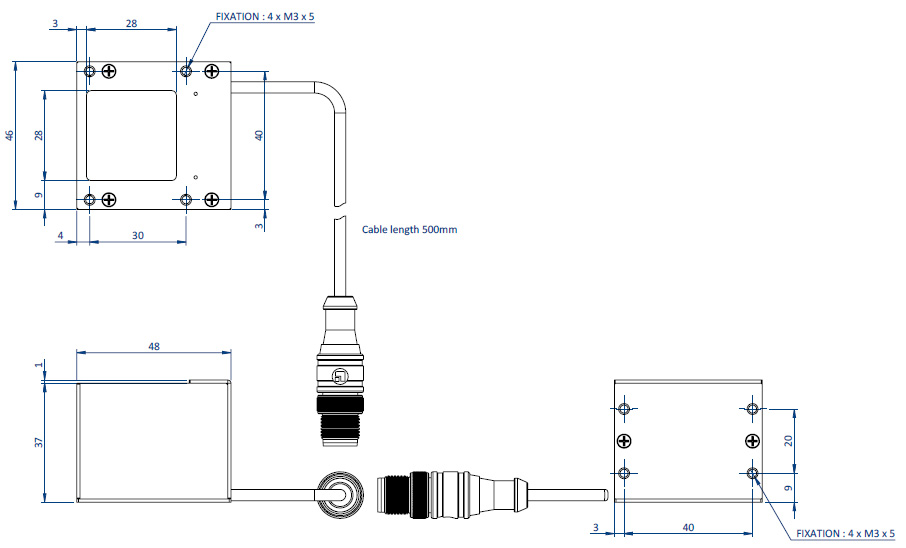

Schematische Darstellung der Abmessungen der Komponenten einer EFFI-COAX-030 für die industrielle Bildverarbeitung und Qualitätskontrolle.

EFFI-COAX-050-Z

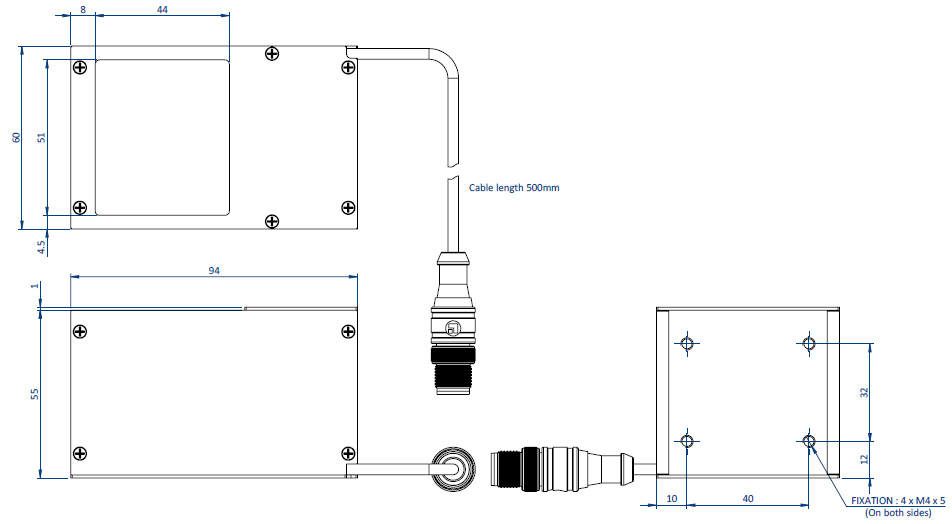

Schematische Darstellung der Abmessungen der Komponenten einer EFFI-COAX-050 für die industrielle Bildverarbeitung und Qualitätskontrolle.

EFFI-COAX-070-Z

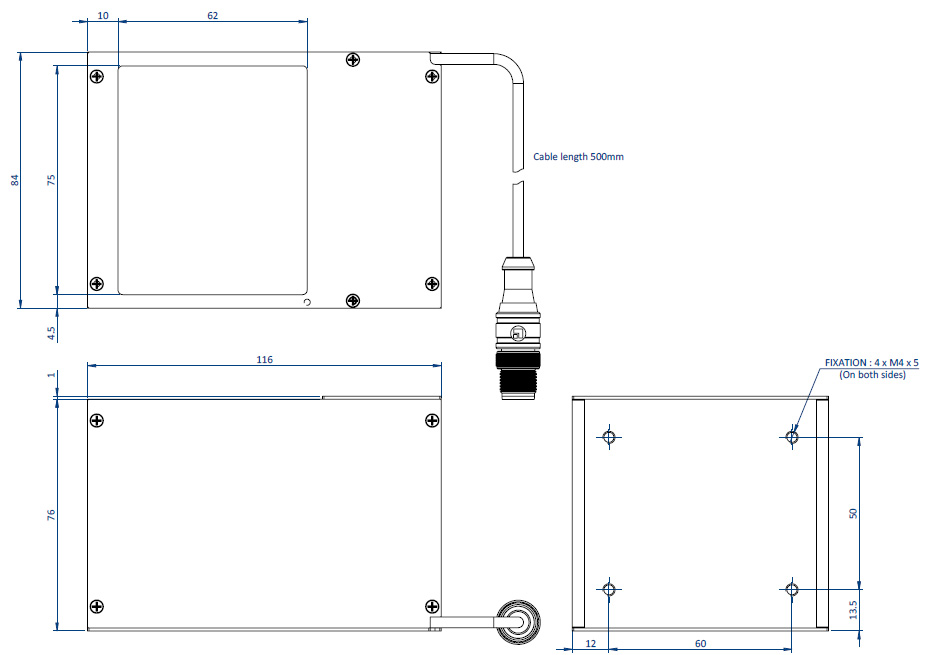

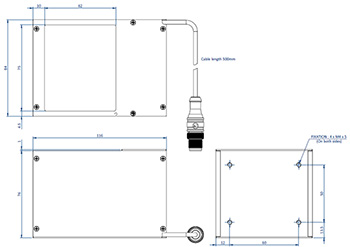

Schematische Darstellung der Abmessungen der Komponenten einer EFFI-COAX-070 für die industrielle Bildverarbeitung und Qualitätskontrolle.

EFFI-COAX-100-Z

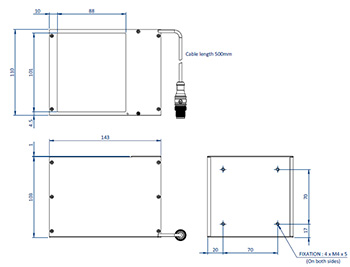

Schematische Darstellung der Abmessungen der Komponenten einer EFFI-COAX-100 für die industrielle Bildverarbeitung und Qualitätskontrolle.


Referenzcode
Farbe (Z)
Leistung
Eingang
CAD
Datenblatt
EFFI-COAX-030-Z 3,2 W 130 mA
5,3 W 210 mA
EFFI-COAX-050-Z 9,1 W 380 mA
13 W 540 mA
EFFI-COAX-070-Z 13 W 480 mA
21 W 800 mA
EFFI-COAX-100-Z 22 W 840 mA
36 W 1.400 mA

Info-LogoErsetzen Sie das Z in dem Referenzcode durch die gewünschte Farbe: ( ● R / ● G / ● B / ○ W / ● IR)


- Erhältliche Wellenlängen -


Farbe Blau Grün Rot IR Weiß
(T°= 5500 K ± 500 K)
Wellenlänge (nm) 470 525 630 940 000

- Anschlüsse -


Die EFFI-COAX wird über einen 4-poligen M12-Stecker an die Versorgung angeschlossen.

Der Anschluss der EFFI-RLSQ erfolgt über einen 4-poligen M12-Stecker.

Pinnummer Kabelfarbe Zeichnung
1 braun +24 V
2 weiß k.A.
3 blau GND
4 schwarz k.A.
