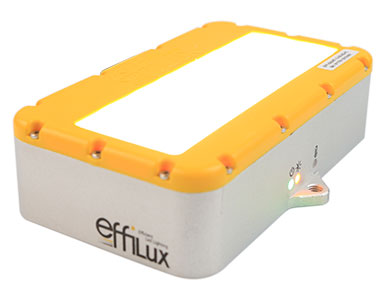

EFFI-Smart Stableuchte mit 2 LED-Reihen .

EFFI-Smart dual-row waterproof LED bar lighting for industrial vision and quality control.

Die EFFI-Smart ist so wie eine Stableuchte mit 2 LED-Reihen. Alle Wellenlänge sind verfügbar und 3 Konfigurationen (2 Reihen von 3, 12 oder 36 LEDs) sind möglich. Das ist die leistungstärkste Lösung von EFFILUXs Portfolio (2x stärker als die EFFI-Flex).

Das Produkt ist IP67 und man kann es selber öffnen um die Linsen an verschiedene Positionen einzustellen (mehrere Austrittswinkeln). Verschiedene Diffusoren können auch eingesetzt werden.

Die EFFI-Smart ist also die genaue Kombination zwischen Optik, Elektronik und LED um Leistung und Flexibilität zu erhalten
- Robust
- Wasserdicht (IP67)
- Flexibel
- Verkettbar : Man kann mehrere Produkte in Serie anschliessen (I/O-Stecker)
- Auto-Strobe
- Schnelle Anstiegszeit (10 μs)

Beleuchtung geeignet für High-speed Video


Datenblatt
Betriebsanleitung
genereller Plan

- Technische Daten -

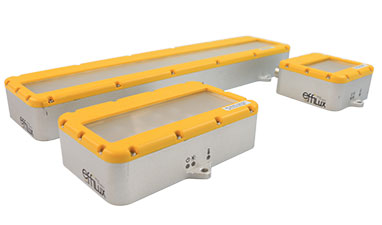

- Available sizes -


WW : number of LED 6 12 36
Configuration 2 rows of 3 LED 2 rows of 6 LED 2 rows of 18 LED

Part number : EFFI-SMART-WW...

EFFI-Smart dual-row waterproof LED bar lighting for industrial vision and quality control.

- Wellenlänge -


Couleur UV Blau Grün Rot IR Weiss
(T°= 5500K ± 500K)
XXX : Wellenlänge (nm) 405 465 525 625 850 000

Bezeichnung : EFFI-SMART-WW-XXX...

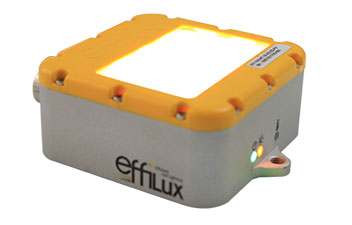

Example of EFFI-Smart with a wavelength of 525nm to illuminate in green for industrial vision and quality control.

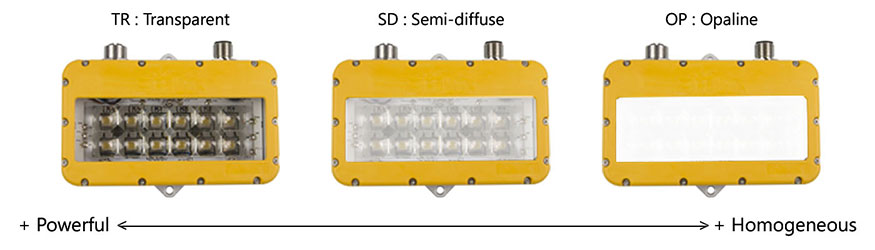

- Diffusoren -



EFFILUX bietet mehrere Diffusoren an um den richtigen Kompromiss zwischen Leistung und Hoogenität zu finden.


TR : Transparent
SD : Semi-diffuse
OP : Opaline


Bezeichnung : EFFI-SMART-WW-XXX-YY...

Wenn nichts geschrieben ist, wird den "Semi-Diffuse"-Diffusor eingesetzt. (SD)

- Austrittswinkel abhängig von der Position der Linsen -

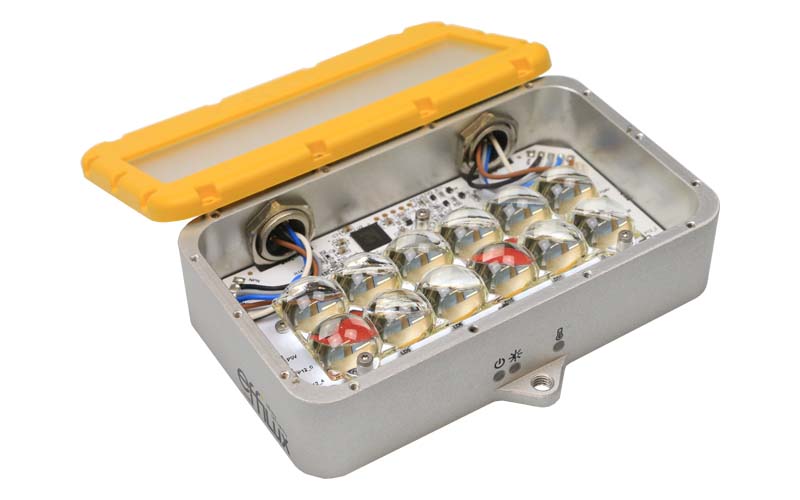

Man kann die Linsen der EFFI-Smart in 4 verschiedene Positionen einstellen um den Austrittswinkel zu ändern..


ZZ : position P0* P1 P2 P3
Austrittswinkel
90° : ohne Linsen

45°

25°

10°

Bezeichnung : EFFI-SMART-WW-XXX-YY-ZZ

Wenn nichts geschrieben ist, werden die Linsen in die Position P1 eingesetzt.


- Additional options -

> Option: Polarizer

The optical accessory Polarizer eliminates glare caused by the lighting on parts to control. The camera can then analyze the part, without being disturbed by the glow effects.

Vision of a camera illuminated by a standard EFFI-Smart for machine vision and quality control. Vision of a camera illuminated by an EFFI-Flex equipped with a Polarizer for machine vision and quality control.
Presentation of an Effi-Smart equipped with a polarizer for industrial vision and quality control

Part number : EFFI-SMART-WW-XXX-YY-ZZ-POL
POL : polarizer accessory

If polarizer, add -POL in the part number
Possibility to buy only the accessory, see part number here

The standard polarizer is not suitable for continuous mode use of blue or white light. For these applications, the use of the high durability polarizer is necessary. If high durability polarizer, add -POL-HDY in the reference.

- CAD -

> Datei STEP

  6 LED

12 LED

36 LED

You can find the drawing and the weight of the products in the technical doc page.

- EFFI-Smart mechanical versions -


Sealing "Openable" body Chainable product Available sizes Food Version
Standard version
EFFI-SMART
6LED / 12LED / 36LED

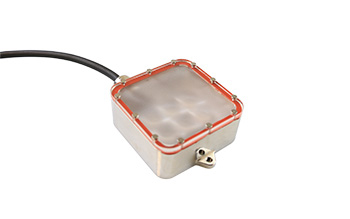

Stainless steel version
EFFI-SMART-IP69K
6LED / 12LED

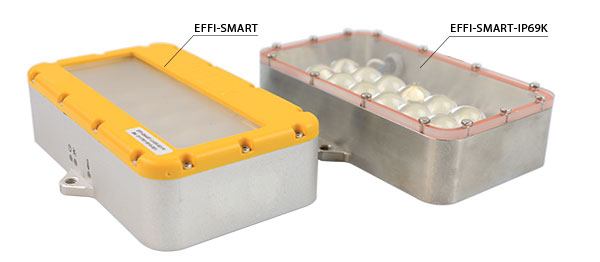

Show the different EFFI-Smart (EFFI-SMART / EFFI-SMART-IP69K)

Tapped holes for M4 screws can be used to fix the device thanks to a Smart adapter for sizes 6 and 12 LEDs (2 holes) and 2 SMART adapters for size 36 LED (4 holes).

- Connectivity -


The EFFI-Smart is supplied directly at 24V DC via an M12 - 5 pin male. It is easily chainable thanks to its M12 connector - 5 pins female output. Consumption of 15W for the 6 LED version, 30W for the 12 LED version and 80W for the 36 LED version.

Pin Number
Designation
Cable color
1 +24V Brown
2 TRIGGER NPN [falling edge trigger] for Auto-Strobe
Max 24V DC
White
3 GND Blue
4 TRIGGER PNP [rising edge trigger] for Auto-Strobe
Max 24V DC
Black
5 AIC : Analog intensity control
Max 24V DC
Grey

PLEASE NOTE: EFFI-Smart has several operating modes, please refer to the specific paragraph for each mode.

- Modes -

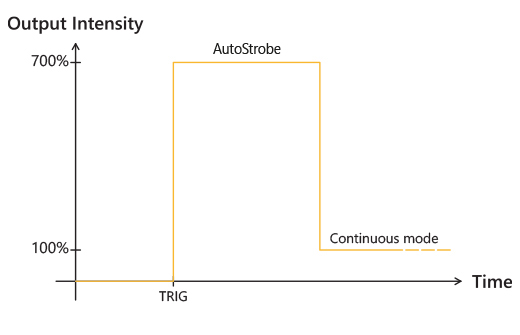

> Auto-Strobe PNP

PNP: Strobe-Steuerung wird bei steigender Flanke ausgelöst.

Hinweis: Beachten Sie für den Strobe-Modus ein Tastverhältnis (DC) von weniger als 0,25.

Contact arrangement
Pin 1:
Braun
Pin 2:
Weiß
Pin 3:
Blau
Pin 4:
Schwarz
Pin 5:
Grau
+24V
N.A
GND
> 3Vdc
max 24Vdc
N.A

> Auto-Strobe NPN

NPN: Strobe-Steuerung wird bei fallender Flanke ausgelöst.

Hinweis: Beachten Sie für den Strobe-Modus ein Tastverhältnis (DC) von weniger als 0,25.

Contact arrangement
Pin 1:
Braun
Pin 2:
Weiß
Pin 3:
Blau
Pin 4:
Schwarz
Pin 5:
Grau
+24V
NPN trigger (<1.5V DC)
GND
N.A
N.A

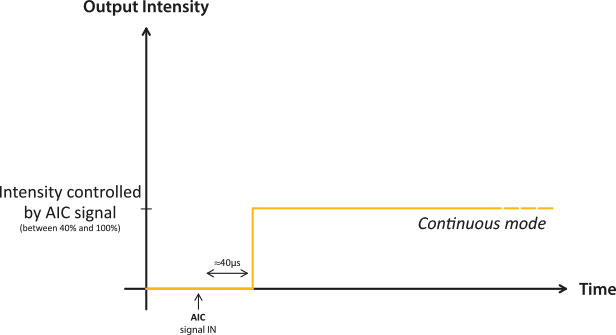

> AIC

Contact arrangement
Pin 1:
Brown
Pin 2:
White
Pin 3:
Blue
Pin 4:
Black
Pin 5:
Grey
+24V
Not connected ()
GND
Not connected ()

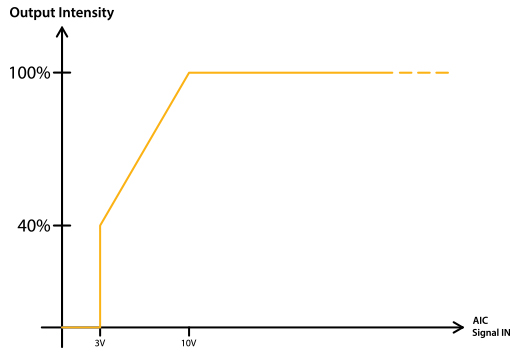

AIC: 0-24V See scheme

Analog intensity control

LED OFF: 0-3V
LED ON: 3V (40%) - 10V (100%)
LED ON: 10-24V (100%)

> TEST

Die LEDs sind mit Imax(700%) versorgt bis der Temperatur-Schutzmodus aktiviert ist.
Bitte nicht mit einem externen Trigger arbeiten.

Stromverbrauch des Signals : 4mA
Bitte das Produkt nicht anfassen ! WARM!

Contact arrangement
Pin 1:
Braun
Pin 2:
Weiß
Pin 3:
Blau
Pin 4:
Schwarz
Pin 5:
Grau
+24V
> 3Vdc
max 24Vdc
(or N.A)
GND
> 3Vdc
max 24Vdc
> 3Vdc
max 24Vdc

- Optical accessories -

- Mechanical accessories -

- Electronic accessories -

- Custom -

Custom electronics

IR polarizer


For all other inquiries contact EFFILUX.
