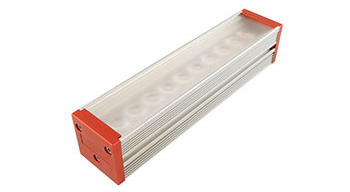

EFFI-Flex Barre de LED à faisceau réglable.

Les barres de LED EFFI-Flex sont équipées de LED de haute puissance, offre de multiples solutions en un seul éclairage en proposant différentes positions de réglage de la lentille.

Elle est adaptable en couleur, compact et pratique à fixer grâce à son profilé. Grâce à ses vitres plus ou moins diffusants et polariseur, EFFI-Flex offre un éclairage directif, rasant ou diffus adapté à un grand nombre d'applications de vision industrielle, robotique, logistique, …

  • Flexibilité dans le choix du diffuseur et de l’angle d’émission (de 90° à 10°) pour trouver le bon compromis entre puissance, zone éclairée et homogénéité.
  • Driver intégré avec fonction Auto-Strobe qui augmente automatiquement la puissance de 300% en Mode overdrive, comparé au mode continu.
  • Design robuste pour des applications à environments complexes.

Fiche Technique
Notice
Plan Général
Configurateur Produit

- Construire sa référence -

EFFI-Flex

- - - -
Nombre de LED Longueur d'onde (nm) Type de vitre Position lentille

Options disponibles



Pour toute référence avec options ou sur-mesure, se référer aux onglets de spécifications techniques correspondants pour plus de détails.

- Spécifications techniques -


- Longueur de l’EFFI-FLEX -

XXX : nombre de LED 1 3 5 10 15 Par pas de 5 LED
Longueur optique Version standard (tous les 2 cm) 20mm 60mm 100mm 200mm 300mm Max 2900mm (145 LED)*
Version 1 LED / 2 positions (tous les 4 cm) - - 200mm 400mm 600mm Max 2900mm (70 LED)*

*Pour un délai standard. Demandez à EFFILUX pour des tailles plus longues (jusqu'à 6m).

Référence : EFFI-FLEX-XXX...

Pour la version 1 LED / 2, ajouter -L2 (Longueur x 2) avant le nombre de LED

Différentes tailles d'Effi-Flex en fonction du nombre de LED

- Longueurs d'onde disponibles -

> Version Monochromatique

Couleur
UV*

Bleu

Vert

Rouge

IR
Blanc
(T°= 5500K ± 500K)
ZZZ : longueur d'onde (nm) 365 405 465 525 625 850 000

* Pour la longueur d'onde UV 365 : pas de lentille (non compatible) et vitre en PMMA traitée pour l'UV.

Référence : EFFI-FLEX-XXX-ZZZ...

Toute autre longueur d’onde disponible sur demande.
Par exemple : 385mm, 660nm, 740nm, 940nm, ...

Exemple de Effi-Flex avec une longueur d'onde UV

> Option : Version Multispectrale

EFFI-Flex bicolore :
Le driver est intégré dans l'EFFI-Flex à partir de 10 LED,
sinon le driver est externalisé.
Référence : EFFI-FLEX-XXX-ZZZ-ZZZ...
Exemple : EFFI-FLEX-XXX-465-525...


Schéma explicatif de la répartition des LED sur un EFFI-Flex Bicolore - Utilisé pour la vision industrielle et le contrôle qualité.

EFFI-Flex Tricolore :
Le driver est intégré dans l'EFFI-Flex à partir du EFFI-Flex-9,
pour les tailles plus petites (3 et 6), le driver est externe.
-Si RGB:
Référence : EFFI-FLEX-XXX-RGB...

-Si WUI (Blanc-UV-IR):
Référence : EFFI-FLEX-XXX-WUI...

Schéma explicatif de la répartition des LED sur un EFFI-Flex Tricolore - Utilisé pour la vision industrielle et le contrôle qualité.

Effilux propose un potentiomètre à 3 voies pour contrôler indépendamment chaque couleur.

Product Overview EFFI-Flex Tricolor or Bicolour - Used for machine vision and quality control.

> Option : Version Hyperspectrale

EFFI-FLEX Hyperspectral :
Barre de LED hyperspectrale à large bande VIS-NIR créée à partir d'une source unique à spectre continu.
Référence : EFFI-FLEX-HSI-XXXX-WW-PP (XXXX: longueur optique)



Pour plus d’informations sur les technologies multi et hyperspectrales d’Effilux et les spectres possibles,
vous référer à cette page.


> Option : Version SWIR



L’EFFI-Flex ainsi que l’EFFI-Flex Compact sont également disponibles dans la gamme SWIR d’Effilux.
Longueurs d'onde disponibles : 980nm, 1050nm, 1150nm, 1200nm, 1300nm, 1450nm, 1550nm, 1650nm.

Contacter Effilux pour plus d’informations.

- Vitres -

TR : Transparente
SD : Semi-diffuse
OP : Opaline
Présentation des différents types de vitres Transparente/Semi-Diffuse/Opaline disponibles sur l'Effi-Flex pour la vision industrielle et le contrôle qualité


EFFILUX propose différents types de vitres interchangeables pour trouver le bon compromis entre puissance et homogénéité selon la nature de l'objet à contrôler.

Voir accessoire optique vitre

Référence : EFFI-FLEX-XXX-ZZZ-WW...

Si non précisé, vitre semi-diffuse par défaut (SD)

- Angle d'émission en fonction de la position de la lentille -


Présentation des différentes lentilles disponibles sur l'Effi-Flex

EFFI-Flex propose 4 configurations de lentille, réglables manuellement pour modifier l'angle d'émission.

Position P0 P1 P2 P3
Angle
Présentation de l'angle d'émission à 90° d'un Effi-Flex sans lentille
90° : sans lentille
Présentation de l'angle d'émission à 45° d'un Effi-Flex équipé d'une lentille placée en position 1
45°
Présentation de l'angle d'émission à 25° d'un Effi-Flex équipé d'une lentille placée en position 2
25°
Présentation de l'angle d'émission à 10° d'un Effi-Flex équipé d'une lentille placée en position 3
10°

Référence : EFFI-FLEX-XXX-ZZZ-WW-PP

Si non précisé, position P2 par défaut

- Options supplémentaires -

> Option : Polariseur

L'accessoire optique Polariseur permet de supprimer les reflets engendrés par l’éclairage sur les pièces à contrôler. La caméra peut alors analyser la pièce, sans être perturbée par les effets de brillance.


Référence : EFFI-FLEX-XXX-ZZZ-WW-PP-POL
POL : accessoire polariseur

Si polariseur, ajouter -POL dans la référence
Possibilité de commander l'accessoire seul, voir référence ici

Le polariseur classique n’est pas adapté pour une utilisation en mode continu d’un éclairage bleu ou blanc. Pour ces applications là, l’utilisation du polariseur haute durabilité nécéssaire. Disponible jusqu’à l’EFFI-Flex-45.
Si polariseur haute durabilité, ajouter -POL-HDY dans la référence.

Vision d'une caméra éclairée par un Effi-FD standard pour la vision industrielle et le contrôle qualité Vision d'une caméra éclairée par un Effi-FD équipé d'un Polariseur pour la vision industrielle et le contrôle qualité

> Option : Linescan

Grâce à son accessoire optique Linescan, la barre de LED EFFI-Flex est transformable en un éclairage linéaire ou un éclairage rasant : EFFI-Flex-Linescan.


Référence : EFFI-FLEX-XXX-ZZZ-TR-P3-LS
LS : accessoire linescan

Si Flex-linescan, ajouter -LS dans la référence
Possibilité de commander l'accessoire seul, voir référence ici

Vision d'une caméra éclairée par un Effi-Flex standard pour la vision industrielle et le contrôle qualité Vision d'une caméra éclairée par un Effi-Flex équipé d'un Linescan pour la vision industrielle et le contrôle qualité

> Option : Lentille cylindrique


Référence : EFFI-FLEX-XXX-ZZZ-TR-P1-LS-CYL
CYL : accessoire lentille cylindrique externe

Si Flex cylindrique, ajouter -CYL dans la référence.
Configuration classique : EFFI-FLEX-XXX-ZZZ-TR-P1-LS-CYL.

Présentation d'un EFFI-flex cylindrique, réalisé par Effilux pour la vision industrielle et le contrôle qualité

> Option : Pure UV

La technologie PureUV d’EFFILUX adapté au EFFI-Flex à 365nm permet de supprimer les reflets indésirables et apporter le meilleur contraste possible sur des applications de fluorescence. Pour plus d’information sur les solutions UV et PureUV d’Effilux, consultez cette page.


Référence : EFFI-FLEX-XXX-365-TR-P0-PUV
Si Flex PureUV, ajouter -PUV dans la référence.

sans avec

- CAO -

> Plan général



Plan Général
Plan générique de l'EFFI-Flex, pour que les clients puissent avoir les dimentions de la barre complete
Longueur optique
Version Standard Lop= 20mm x Nombre de LED
Version L2 (1 LED / 2 positions) Lop= 40mm x Nombre de LED

> Fichier STEP

Version 1 LED 3 LED 5 LED 10 LED 15 LED 20 LED 25 LED 30 LED ...
Longueur (mm)
Version standard
Jusqu'à 6m
Longueur (mm)
Version L2 (1 LED / 2 positions)
- - Jusqu'à 6m

Vous pouvez retrouver les plans et les poids des produits sur la page doc technique.

- Versions mécaniques EFFI-FLEX -


Etanchéité Corps « ouvrable » Refroidissement à eau possible
(Pour haute puissance)
Parois Lisses
(Anti-poussière)
Version agroalimentaire disponible
(Option FOOD)
Version Standard
EFFI-FLEX
Version Compacte
EFFI-FLEX-CPT
Version inox
EFFI-FLEX-IP69K

L'EFFI-FLEX est équipé d’une rainure T-NUT M6 au dos et d’une rainure NUT M6 sur le côté. Effilux propose des accessoires de fixation compatibles.


Montre les differents EFFI-Flex (EFFI-Flex/EFFI-Flex-CPT/EFFI-Flex-IP69K)

- Version Auto-Strobe (Standard) -

> Connectique

L'EFFI-Flex est alimenté directement en 24V DC via un connecteur M12 - 4 pins. Notez que la pins trigger doit être connectée soit au signal 24V DC pour le mode continu, soit à un signal de déclenchement PNP pour le mode strobe.

Branchements connectique Pin Effi-Flex pour la vision industrielle et le contrôle qualité
Numéro pins Désignation Couleur câble
1 +24V Marron
2 n.a. Blanc
3 GND Bleu
4 TRIGGER PNP [trigger sur front montant] pour Auto-Strobe
Eclairage allumé si VPNP > 3V DC
Max 24V DC
Noir

> Fonctionnement de l’Auto-Strobe

Représentation graphique de la courbe de l'intensité de sortie de l'Effi-Flex Auto-Strobe driver overdrive
Effi-flex ELS Strobe éclairage barre de led haute puissance direct ou rasant ou backlight pour la vision industrielle et le contrôle qualité

> Option : Branchement NPN

Sur demande, Effilux peut câbler la pin 2 du connecteur M12 pour une utilisation en NPN [trigger sur front descendant] pour l’Auto-Strobe.
Dans ce cas, Eclairage allumé si VNPN < 1.5V DC.

Référence : EFFI-FLEX-[...] - NPN

- Option : Version AIC (Mode ELS) -

Le produit standard (Auto-Strobe) n'étant pas dimmable, EFFILUX vous propose une configuration éléctronique alternative adaptée à un usage continu et à des applications linéaires. Cette version permet de régler l'intensité lumineuse du produit en fonction du signal d'entrée (DIM): l’option Mode ELS

> Connectique

L’EFFI-Flex est alimenté directement en 24V DC via un M12 – 4 pins.

Branchements connectique Pin Effi-Flex pour la vision industrielle et le contrôle qualité
Numéro pins Désignation Couleur câble
1 +24V Marron
2 n.a. Blanc
3 GND Bleu
4 AIC: Controle analogique de l’intensité
Max 24V DC
Noir

> Fonctionnement de l’AIC


Représentation graphique de la courbe de l'intensité de sortie de l'Effi-Flex Auto-Strobe driver overdrive
Effi-flex ELS Strobe éclairage barre de led haute puissance direct ou rasant ou backlight pour la vision industrielle et le contrôle qualité

Contrôle de l’intensité de sortie en fonction du signal AIC en entrée

Effi-flex ELS Strobe éclairage barre de led haute puissance direct ou rasant ou backlight pour la vision industrielle et le contrôle qualité

Référence : EFFI-FLEX-[...]-ELS-VVV-UUU
VVV : courant en sortie (100%), par défaut 350.

Des versions plus puissantes sont également disponibles, nécessitant un refroidissement particulier, contacter Effilux pour plus d’information.

UUU : plage de controle du DIM (5V, 10V ou 24V)
Version ELS-IN : Version inverse (max d’intensité à DIM = 0V)

- Temps de réponse -


Désignation Temps (μs)
Temps de montée ( TM ) 8µs
Réponse temps de montée ( TRM ) 5µs
Temps de descente ( TD ) 5µs
Réponse temps de descente ( TRD ) 5µs



- Accessoires optiques -

- Accessoires mécaniques -

- Accessoires électroniques -

- Sur demande -

Joue sur-mesure

Autres positions du connecteur

multispectral RGBW


Pour toutes autres demandes contacter EFFILUX.

- Vidéo -


- Vidéo -
