Mechanisches Zubehör Befestigungslösungen für Kameras

Befestigung zum Kombinieren von Kamera und LED-Beleuchtung für die industrielle Bildverarbeitung und Qualitätskontrolle.

EFFILUX bietet universelle Kamerabefestigungslösungen an, die es ermöglichen, unsere Leuchten mit den meisten Kameras auf dem Markt kombinieren.
Die Einzelteile der Sätze können separat erworben werden.

Kompatible Beleuchtung:

EFFI-FD EFFI-Ring EFFI-MDome EFFI-SDome


- Befestigungen -

Wählen Sie Ihre Kamera aus:  

Befestigungslösungen Referenzcode Materialien Satzbestandteile Kompatible Kameras Montagezeichnungen Übersichtszichnung

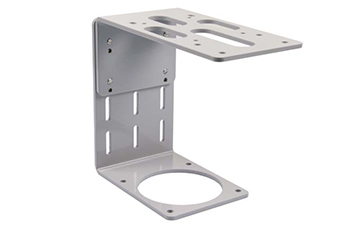

Montage von EFFMs aus Stahl, die mechanischen Belastungen standhalten und die Kombination von Kamera und LED-Beleuchtung ermöglichen | Nicht für korrosive Umgebungen geeignet. EFFM-1-HORI-STEEL Stahl: sehr widerstandsfähig
EFFM-1-0024-STEEL
EFFM-1-0025-STEEL
8x M4x6 CHC-Schrauben
4x M4x10 CHC-Schrauben
COGNEX – In-Sight 5000
COGNEX – In-Sight 7000
DATALOGIC – A30
DATALOGIC – T4x
MATROX – Iris GT
MATROX – GatorEye

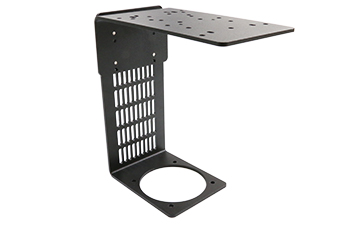

Montage von EFFMs aus Stahl, die mechanischen Belastungen standhalten und die Kombination von Kamera und LED-Beleuchtung ermöglichen | Nicht für korrosive Umgebungen geeignet. EFFM-1-HORI-STEEL-V2 Stahl: sehr widerstandsfähig
EFFM-1-0024-STEEL-V2
EFFM-1-0025-STEEL-V2
4x M4x6 CHC-Schrauben
4x M4x8 CHC-Schrauben
BALUFF – BVS
COGNEX – In-Sight D900
COGNEX – In-Sight 5000
COGNEX – In-Sight 7000
COGNEX – In-Sight 9000
DATALOGIC – A30
DATALOGIC – P1x
DATALOGIC – T4x
MATROX – GatorEye
MATROX – Iris GT
MATROX – Iris GTR
SICK – Inspector
SICK – Inspector P63x
SICK – Inspector P64x-P65x
ZEBRA – ZEBRA-AS-000447-XX

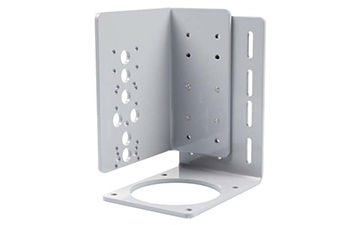

Montage von EFFMs aus Stahl, die mechanischen Belastungen standhalten und die Kombination von Kamera und LED-Beleuchtung ermöglichen | Nicht für korrosive Umgebungen geeignet. EFFM-1-VERT-STEEL Stahl: sehr widerstandsfähig
EFFM-1-0024-STEEL
EFFM-1-0026-STEEL
4x M4x6 CHC-Schrauben
4x M4x8 CHC-Schrauben
IDS – CP GIGE
IDS – CP USB3
BASLER – ACE 2
COGNEX – In-Sight Micro 2D 3D
DATALOGIC – PPT M1XX
DATALOGIC – PPT M2XX
DATALOGIC – PPT M3XX
SENSOPART – FA45

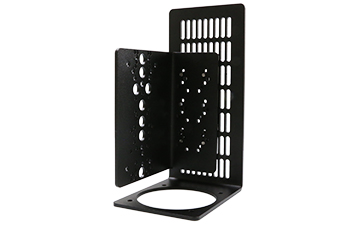

Montage von EFFMs aus Stahl, die mechanischen Belastungen standhalten und die Kombination von Kamera und LED-Beleuchtung ermöglichen | Nicht für korrosive Umgebungen geeignet. EFFM-1-VERT-STEEL-V2 Stahl: sehr widerstandsfähig
EFFM-1-0024-STEEL-V2
EFFM-1-0026-STEEL-V2
4x M4x6 CHC-Schrauben
4x M4x8 CHC-Schrauben
BASLER – ACE 2
BASLER – PILOT
BASLER – SCOUT
COGNEX – In-Sight 2000
COGNEX – In-Sight 8000
COGNEX – In-Sight Micro 2D 3D
DALSA – BOA
DALSA – BOA 2
DALSA – FALCONE 2
DALSA – FALCONE 4
DATALOGIC – MX-E
DATALOGIC – PPT M1XX
DATALOGIC – PPT M2XX
DATALOGIC – PPT M3XX
DAHENG IMAGING – MER2-630-18GM-P
IDS – CP GIGE
IDS – CP USB3
IDS – RIO & ROME
KEYENCE – CA
KEYENCE – CVX400-300
KEYENCE – HL08M
KEYENCE – IV2-G150MA
SENSOPART – FA45
SENSOPART – VISOR
SICK – MIDICAM
SICK – PICOCAM
Speziell für BAUMER entwickelte Kamerabefestigung EFFM-BAUMER Stahl: Sehr widerstandsfähig
Nicht für korrosive Umgebungen empfohlen.
2x Halterungen
8x M4x6 CHC-Schrauben
4x M4 Unterlegscheiben
4x M4x10 CHC-Schrauben
BAUMER – VERISENS

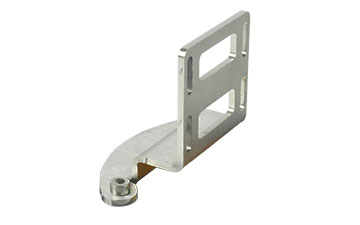

Speziell für COGNEX IS2800 entwickelte Kamerabefestigung EFFM-IS2800 Stahl: Sehr widerstandsfähig
Nicht für korrosive Umgebungen empfohlen.
2x Halterungen
2x M4x8 CHC-Schrauben
COGNEX – In-Sight 2800

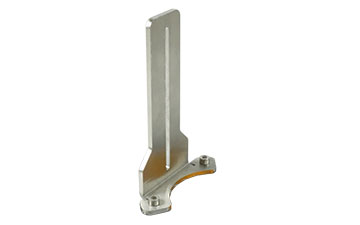

Speziell für SENSOPART VISOR entwickelte Kamerabefestigung EFFM-VISOR Stahl: Sehr widerstandsfähig
Nicht für korrosive Umgebungen empfohlen.
2x Halterungen
2x M4x8 CHC-Schrauben
SENSOPART – VISOR
